Сопоставление Свойств для IFC-экспорта

Файл > Взаимодействие > IFC > IFC-трансляторы

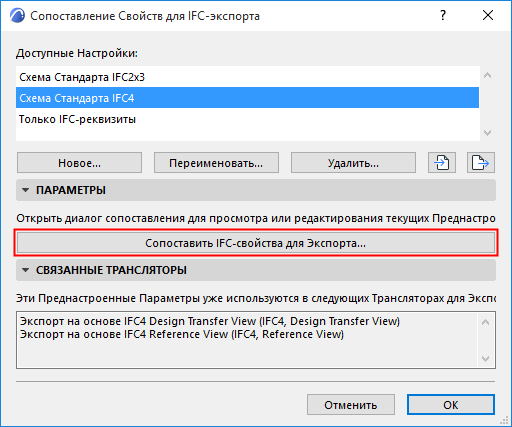

Выберите Транслятор для Экспорта и откройте преднастроенный набор Сопоставления Свойств.

В этом диалоге Преднастроенных Параметров можно нажать кнопку Сопоставления IFC-свойств для Экспорта, чтобы получить доступ к диалогу сопоставления определений.


Эти параметры сопоставления определяют назначение IFC-свойств экспортируемым элементам ARCHICAD.


Иерархический список IFC-определений

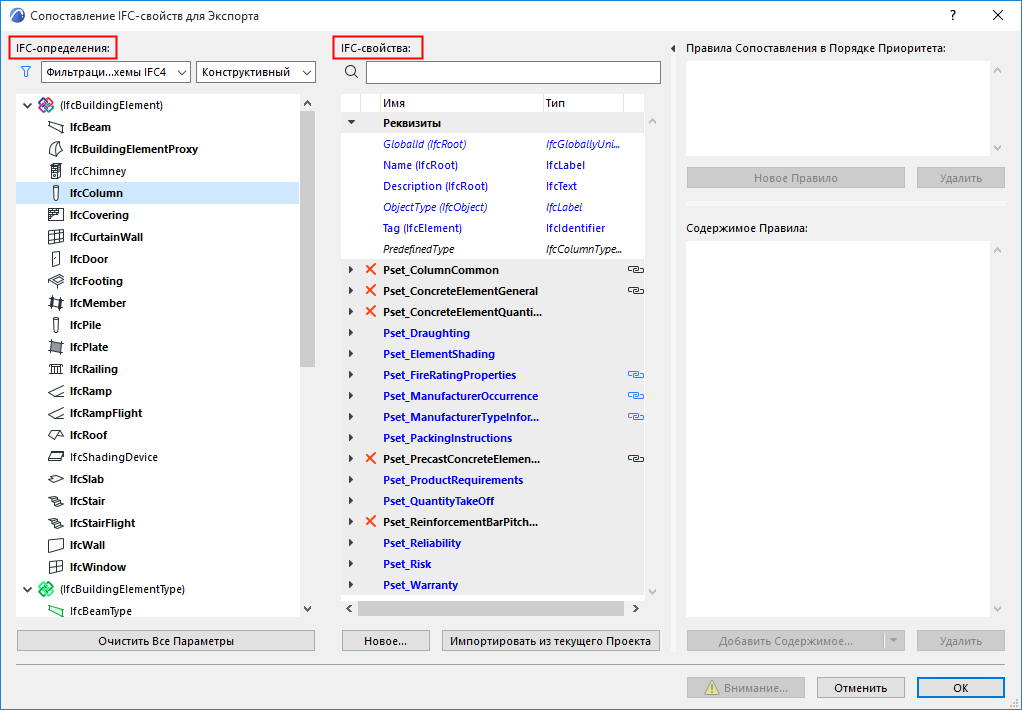

IFC-определения отображаются слева в виде иерархического списка.

Выпадающие списки позволяют отфильтровать список:

по Схеме (IFC2x3 или IFC4)

-Примечание: Доступные для сопоставления свойств родительские определения отображаются даже в тех случаях, когда они не относятся к выбранной в результате фильтрации Схеме.

по Домену (Конструктивный или MEP). Например, Конструктивный домен содержит элементы здания (IfcBuildingElement) типов (IfcBeam, IfcColumn и т.д.), а домен MEP - типы IfcDistribution.

по типам IFC-назначений, по IFC-типам Объектов или по IFC-типам Пространственных элементов (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey и IfcSpace).


Фильтрация IFC-определений в списке

Примечание: Отображаемые в скобках IFC-определения необходимы в IFC-схеме, но они не имеют напрямую назначенных элементов ARCHICAD.

Список IFC-свойств

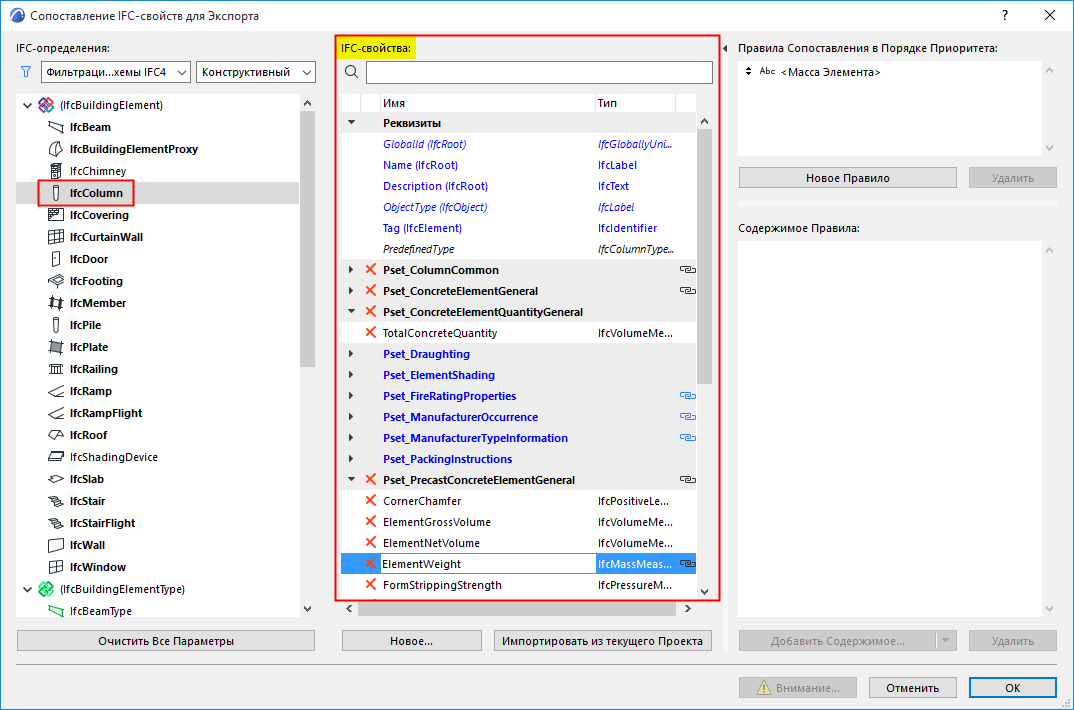

Список IFC-свойств каждого выбранного определения отображается в разделе IFC-свойств.


Данные свойств, назначенные родительскому элементу (такому как IfcElement) автоматически назначаются и всем дочерним элементам (IfcBeam, IfcColumn, IfcSlab, IfcWall и т. п.).

ЖИРНЫЙ ШРИФТ: Наименования IFC-определений с назначенными данными наборов свойств отображаются ЖИРНЫМ шрифтом.

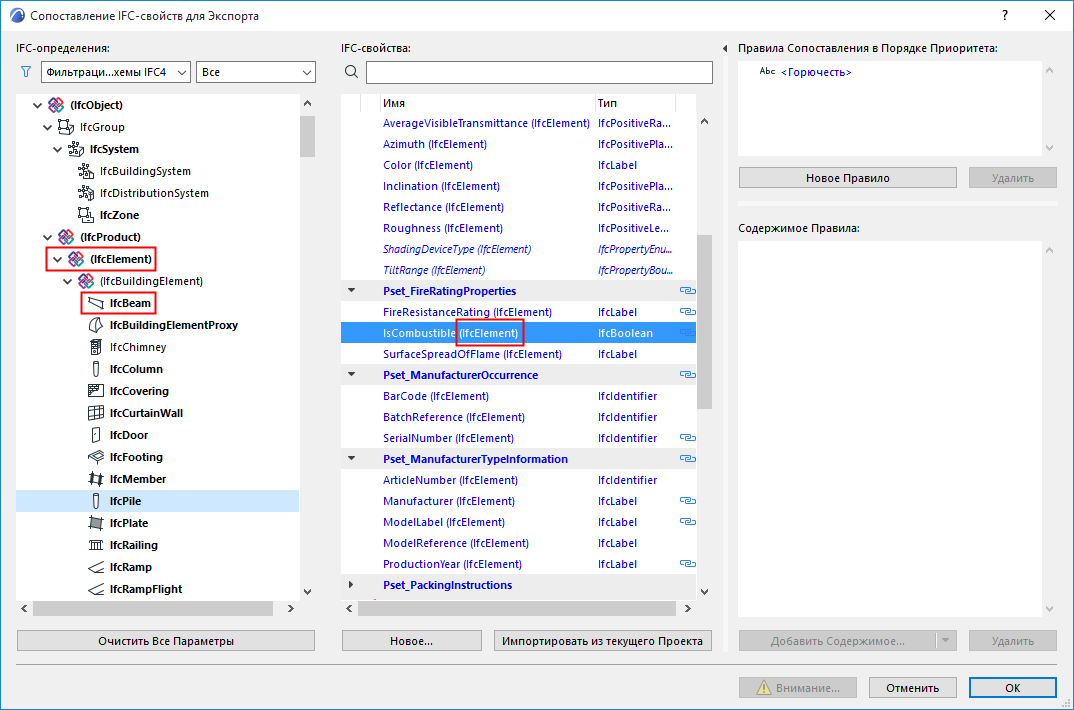

СИНИЙ ШРИФТ: Наименования свойств дочерних элементов отображаются синим цветом. Наименования их родительских элементов приводятся в скобках.

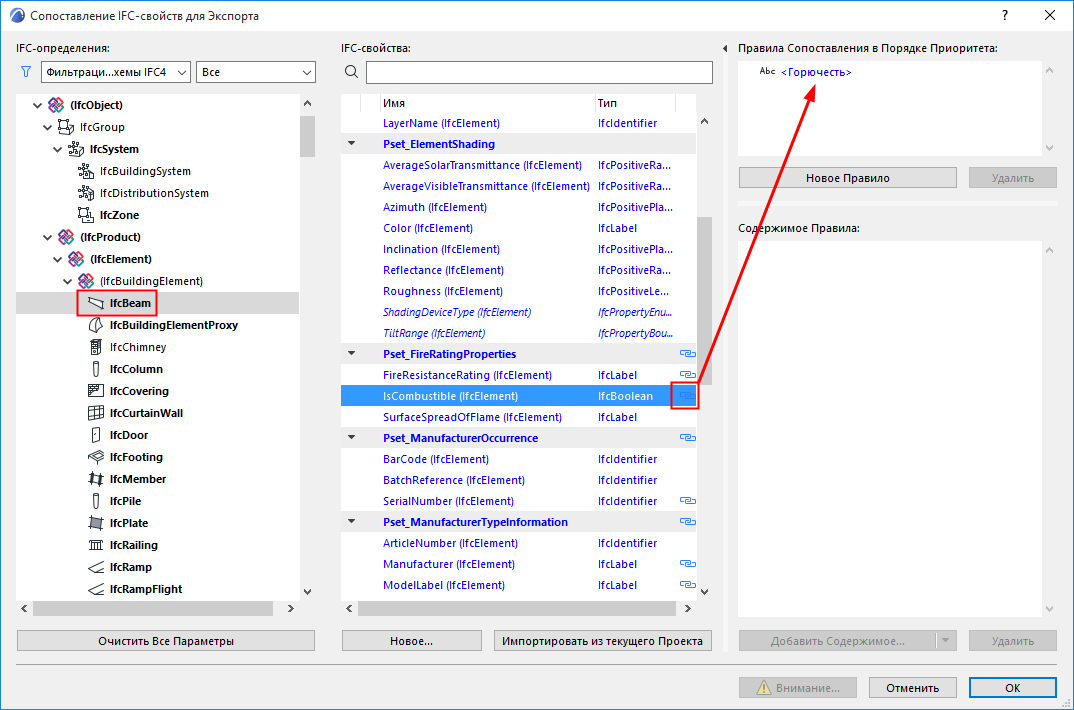

Пиктограмма цепочки означает, что для свойства применено правило сопоставления. Правила сопоставления, примененные для выбранных свойств, отображаются в правой части диалога.

X: Для удаления элемента данных сделайте щелчок на красном символе X. Элементы Реквизитов удалить невозможно.


Назначения свойств можно редактировать только на уровне родительских элементов. Следовательно, чтобы создать общее свойство для всех конструктивных элементов, вам не требуется назначать его для каждого отдельного типа элемента (IfcWall, IfcColumn, IfcSlab и т.д.). Достаточно просто создать его на верхнем уровне иерархии (например, на уровне IfcElement).


Правила сопоставления можно назначать на разных уровнях иерархии. Например, вы можете применить правило на уровне IfcElement, которое будет использоваться для всех его дочерних элементов (IfcBeam и т. п.).

Правило сопоставления свойства можно изменить и на уровне дочернего элемента.

Добавление Нового Свойства/Ссылки на Классификацию

Чтобы добавить новое IFC-свойство или Ссылку на Классификацию для выбранного IFC-определения, выполните одно из следующих действий:

Нажмите кнопку Новое для создания Нового Свойства или Ссылки.

Эта же функция доступна в диалогах Параметров Элементов и в Менеджере IFC-проекта.

См. Создание Новых Специальных IFC-свойств.

Импортировать из текущего Проекта

Нажмите эту кнопку, чтобы импортировать все специальные Наборы IFC-свойств и Свойства активного проекта (настроенные в Менеджере IFC-проекта или в диалогах Параметров Элементов) в преднастроенный набор Сопоставления Свойств.

Примечание: Если свойство, назначенное типу IFC-элемента (например, IfcWall), пока недоступно в текущем проекте, то оно не отображается в диалогах управления IFC-данными, пока хотя бы один экземпляр этого типа не будет определен в модели.

Очистить Все Параметры

Нажатие этой кнопки приводит к удалению всего содержимого текущих Преднастроенных Параметров Сопоставления Свойств (Правил Сопоставления, Свойств и Ссылок на Классификацию).
