Объединение IFC-модели

1.Активируйте команду меню Файл > Взаимодействие > Объединить.

2.Выберите формат Файлов IFC.

3.Укажите нужный IFC-файл.

4.Выберите Транслятор

Воспользуйтесь выпадающим списком, чтобы выбрать подходящий IFC-транслятор. Эти IFC-трансляторы находятся в основном проекте.

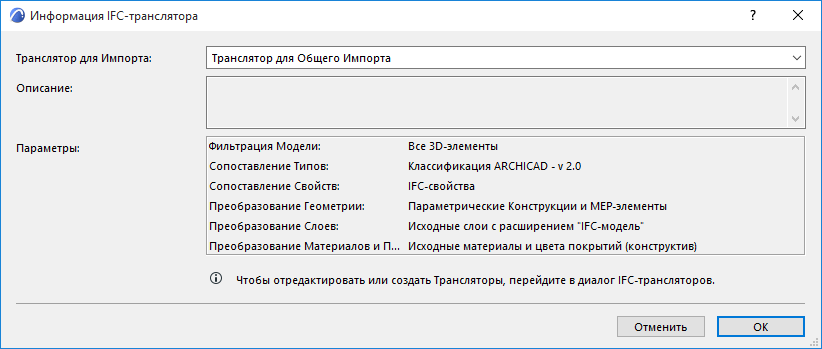

5.В диалоге Объединения нажмите кнопку Информации, чтобы сводные настройки выбранного Транслятора.


Примечание: В процессе Объединения ARCHICAD использует IFC-транслятор для Импорта, выбранный в текущем основном проекте.

6.Нажмите кнопку Открыть, чтобы объединить IFC-файл с проектом ARCHICAD.

7.Могут потребоваться дополнительные действия, зависящие от типа импортируемой модели.

См. следующий раздел.

Дополнительные Параметры IFC-импорта

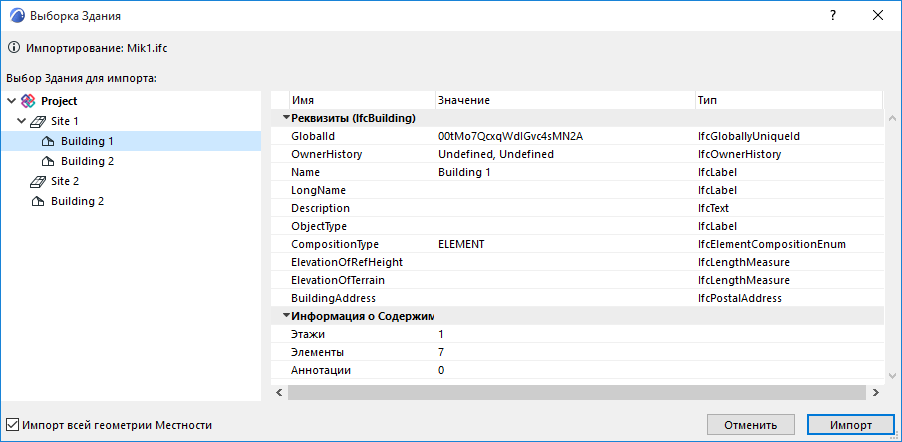

Выбор Здания и Местности

Если IFC-файл содержит несколько определений IfcBuilding и/или IfcSite, то открывается диалог Выбора Здания, в котором можно выбрать одно Здание. В процессе импорта можно за один раз импортировать только одно здание.


Слева приведена иерархия зданий и местности в виде древовидной структуры. Справа приведена информация о выбранном здании.

Если маркер Импорта всей геометрии Местности (в нижней части диалога) не активирован, то выбранное определение IfcBuilding будет импортировано только с геометрией того определения IfcSite, с которым оно связано.

Вы можете активировать этот маркер, чтобы импортировать всю модель местности без учета выбранного здания.

Фильтрация Модели для Импорта

При помощи диалога Фильтрации Модели можно настроить дополнительные фильтры для импорта элементов.

См. Фильтрация Модели для Импорта (Дополнительная Фильтрация).

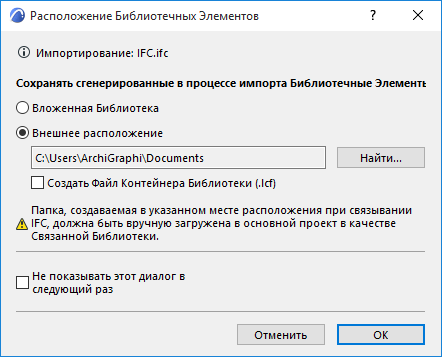

Расположение Библиотечных Элементов

Выберите место сохранения Библиотечных Элементов, создаваемых в процессе IFC-импорта:


Рекомендуется использовать Внешнее расположение. Убедитесь, что выбранная папка загружена в проект в качестве Связанной Библиотеки.

Комментарии:

Вложенная Библиотека не обновляется при обновлении Связанного Модуля! Обновление содержимого Вложенной Библиотеки можно выполнить только вручную.

Убедитесь, что выбранная папка доступна для записи. Отсутствие соответствующих прав может привести к сбою процесса импорта.

В режиме Teamwork опция использования Связанной Библиотеки недоступна. По этой причине все сгенерированные Библиотечные Элементы сохраняются во Вложенной Библиотеке.

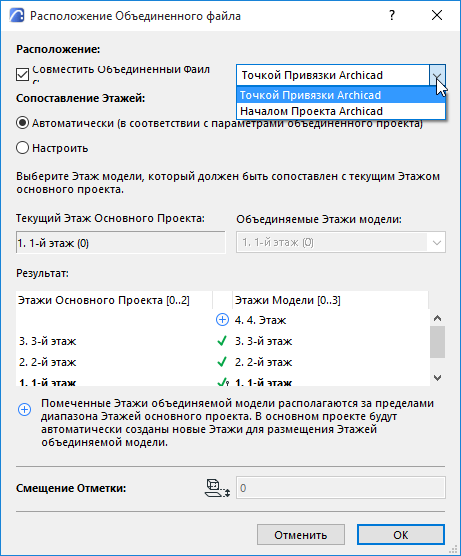

Расположение Объединенного файла


Объединенный файл можно совместить с Началом Проекта или с Точкой Привязки модели ARCHICAD.

Сопоставление Этажей:

Автоматически: этажи размещаются так, как они располагаются в объединяемом файле.

Настроить: укажите, какой этаж импортируемого IFC-файла должен быть размещен на текущем этаже проекта ARCHICAD. Для каждого этажа IFC-модели в скобках отображается значение его отметки.

Примечание: независимо от того, какой вариант вы выберете (Автоматически или Настроить), в проекте будут созданы новые этажи, если импортируемый файл содержит больше этажей, чем открытый проект.

Смещение Отметки: Чтобы изменить расположение по вертикали, можно ввести положительное или отрицательное значение в поле Смещения Отметки, находящееся в нижней части диалога. По умолчанию (рекомендуется) смещение отметки - это абсолютная разница между значениями отметок выбранного этажа IFC-модели и текущего этажа ARCHICAD.

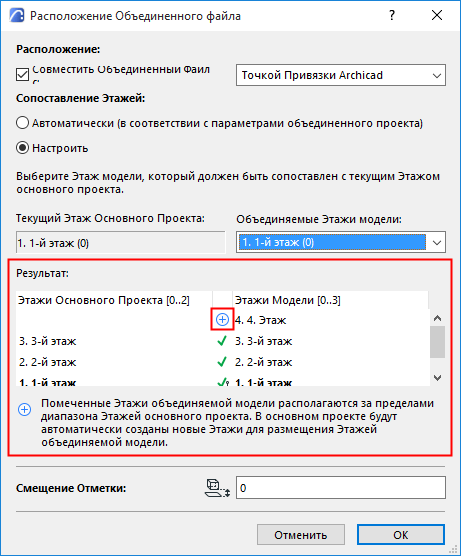

Результат

В разделе Результата показывается, как объединяемые этажи будут соответствовать структуре этажей хост-проекта.

Новые этажи помечаются символом плюс. Эти этажи создаются в Основном Проекте автоматически после нажатия кнопки ОК, закрывающей этот диалог.
