Диалоговое окно Параметры схемы (интерактивный каталог)
Чтобы открыть это диалоговое окно, выполните одно из следующих действий:
•Нажмите кнопку Параметры Схемы, расположенную в верхнем правом углу окна Каталога.
•Воспользуйтесь командой Параметры Схемы, присутствующей в контекстном меню в Навигатора.
•Выберите в Навигаторе Каталог и нажмите в нижней части Панели Навигатора кнопку “Параметры”.
•Воспользуйтесь командой меню Документ > Каталоги > Параметры Схемы.
Для получения дополнительной информации, см. Интерактивный каталог.
См. также Резервирование в Интерактивном Каталоге (Teamwork).
Темы раздела:
Дополнительные Критерии и Поля: Параметры Библиотечного Элемента

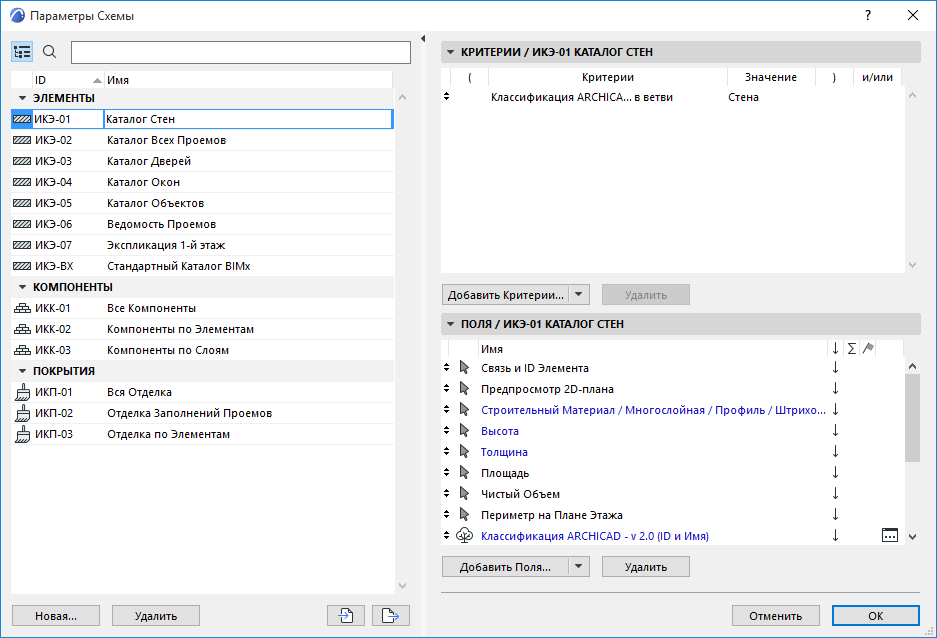

В левой части панели Параметров Схемы отображается список всех Схем, присутствующих в проекте.
Нажатие на названия столбцов (ID/Имя) позволяет выполнить сортировку схем в определенном порядке.
Наименование и ID Схем можно редактировать прямо в этом списке.
Настройка Критериев и Полей Схемы осуществляется в правой части диалога.
•Новая/Удалить: Нажмите кнопку Новая, чтобы создать новую Схему Каталога.

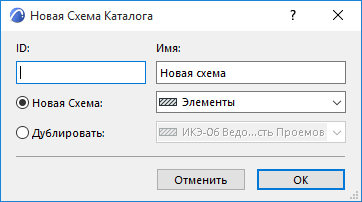

В открывшемся диалоге установите переключатель в положение создания новой Схемы или дублирования существующей.
Введите наименование и (при желании) ID схемы.
При создании новой Схемы выберите требующийся тип каталога “Конструктивных Элементов,” “Компонентов” или “Покрытий”.
•Удалить: Нажатие этой кнопки приводит к удалению выбранной Схемы Каталога.
•Импортировать: Эта кнопка позволяет импортировать данные Схемы (из файлов формата XML, созданных в ARCHICAD 8 или в более новых версиях) или данные файлов Каталогов Окон/Дверей (созданных в ARCHICAD 7.0.)
•Экспортировать: Нажмите эту кнопку, чтобы экспортировать выбранную Схему в файл формата XML, который затем можно импортировать в другой проект.
Эта панель предназначена для настройки Критериев выбора Элементов/Компонентов/Покрытий.
Для получения подробной информации см. Настройка Критериев Элементов.
См. также Дополнительные Критерии и Поля: Параметры Библиотечного Элемента
и Настройка Критериев элементов при помощи IFC-данных
Удалить: Чтобы удалить выбранную строку условия, нажмите эту кнопку. Она недоступна, если нет выбранной строки.
Перетащите пиктограмму с изображением двух стрелок (вверх и вниз), расположенную в начале каждой строки условия, чтобы переместить в соответствующее место эту строку условия.
Операторы И/ИЛИ определяют связь между соседними критериями.
Помните, что условия “И” и “ИЛИ” являются логическими операторами.
•При наличии критерия с двумя значениями, соединенными условием И, критерий будет выполняться только если ОБА значения являются истинными.
–Пример: Слой “Конструктив - Перегородки” И Тип Элемента - Стена. В таком случае в каталоге будут учитываться только те элементы, для которых значение (1) совпадает с заданным Слоем И значение (2) является Стеной.
•При наличии критерия с двумя значениями, соединенными условием ИЛИ, критерий будет выполняться если одно ИЛИ другое значение является истинным.
–Пример: Тип Элемента совпадает со Стена ИЛИ Перекрытие ИЛИ Колонна. В каталог будут добавлены элементы, являющиеся Стенами ИЛИ Перекрытиями, ИЛИ Колоннами.
Таким образом, критерии, использующие условие ИЛИ являются более строгими, так как они требуют совпадения обоих значений.
Критерии, использующие условие ИЛИ - менее строги, так как они требуют совпадения хотя бы одного значения.
Обратите внимание, что для создания спецификаций, включающих Элементы разных Типов, требуется объединение значений с помощью условия ИЛИ.
•Пример: Тип Элемента совпадает со Стена ИЛИ Перекрытие. (При объединении нескольких Типов Элементов с помощью условия И (например, Типы Элементов совпадают со Стеной и Перекрытием), в каталог останется пуст, так как элемент не может быть одновременно и Стеной И Перекрытием.)
Вы можете воспользоваться столбцами, предназначенными для открывающихся и закрывающихся скобок, для формирования более сложных, вложенных критериев. В выбранной строке нажмите кнопку скобки и выберите требуемую скобку или отмените выбор скобки.
Каждой открывающейся скобке должна соответствовать закрывающаяся. Если это правило нарушено, появляется сообщение Неправильный критерий! Сообщение выводится в нижней части панели.
Предположим, вам требуется создать спецификацию всех Стен, Перекрытий и Колонн, расположенных на заданном слое.
Чтобы отвечать этим критерием, элемент должен:
1.быть Стеной ИЛИ Перекрытием ИЛИ Колонной.
И
2.располагаться на заданном слое

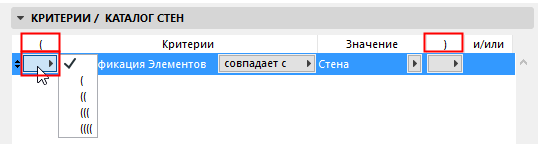

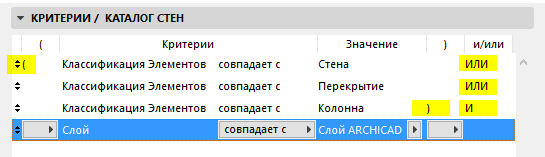

Для получения правильных результатов требуется объединить три типа элементов в одну группу, ограничив их скобками. Обратите внимание на скобки, определяющие группу на приведенной ниже иллюстрации.
Внутри скобок эти три элемента должны быть объединены условиями ИЛИ.

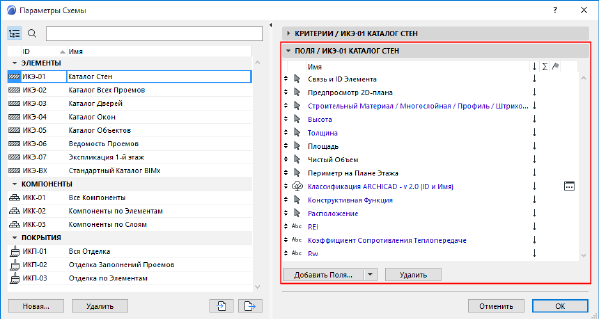

Эта панель предназначена для редактирования списка параметров, которые будут отображаться в качестве полей каталога. Параметры, которые нельзя будет редактировать в каталоге элементов, приводятся синим черным, а редактируемые - цветом.
•Добавить Поля: Нажмите эту кнопку, что открыть список доступных параметров и свойств.
Данный список, зависящий от типа каталога, может содержать Общие данные, специфические параметры Компонентов и Покрытий, а также Свойства ARCHICAD.
Выберите поле (при этом можно воспользоваться полем поиска, находящимся в верхней части списка) и сделайте на нем двойной щелчок мышью для добавления в список. Можно также нажать кнопку Добавить или клавишу Enter.
См. также Дополнительные Критерии и Поля: Параметры Библиотечного Элемента и Настройка Критериев элементов при помощи IFC-данных
Для получения дополнительной информации о специфических параметрах, используемых в каталогах элементов, компонентов и покрытий, см. следующие разделы:
Для получения подробной информации о Свойствах ARCHICAD см.:
В каталоге держать компоненты вместе: Данный маркер присутствует в диалоге Параметров Схемы для каталогов компонентов.

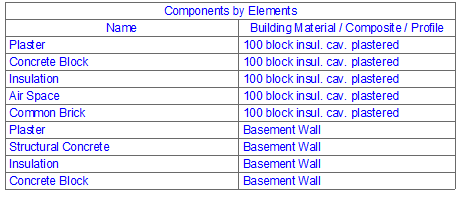

•При активации этого маркера компоненты всегда группируются по элементам, к которым они относятся. (Для сложных элементов компоненты штриховок отображаются в том же порядке, как в Параметрах Многослойных Конструкций.)

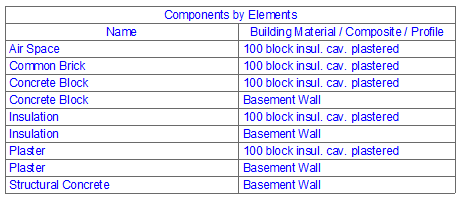

•Если маркер не отмечен, компоненты будут отображаться в соответствии с Параметрами Схемы (например, с сортировкой по имени, а не по элементам).
Удалить: Нажмите эту кнопку для удаления выбранного поля из Схемы.
После определения новой схемы ее имя появляется в навигаторе и Вы можете использовать ее как и любой другой вид, представленный в навигаторе.
Настройка Полей Каталога для Информации BIMx
Вы можете настроить одну или несколько Схем Интерактивного Каталога, чтобы включить в нее информацию об элементах ARCHICAD, которая должна отображаться в процессе навигации по Гипермоделям BIMx в приложении BIMx.
См. Настройка Информации в Создание Гипермодели BIMx.
В состав Шаблона ARCHICAD входит преднастроенная Схема Интерактивного Каталога для BIMx, но вы можете создать любое количество дополнительных схем.
Отображение Ссылок в Информации Элементов BIMx
Этот элемент, настраиваемый на уровне Схемы, может содержать ссылку на веб-сайт (например, с информацией о производителе) или данные о проекте (например, расположение на картах Google).
Чтобы создать ссылку:

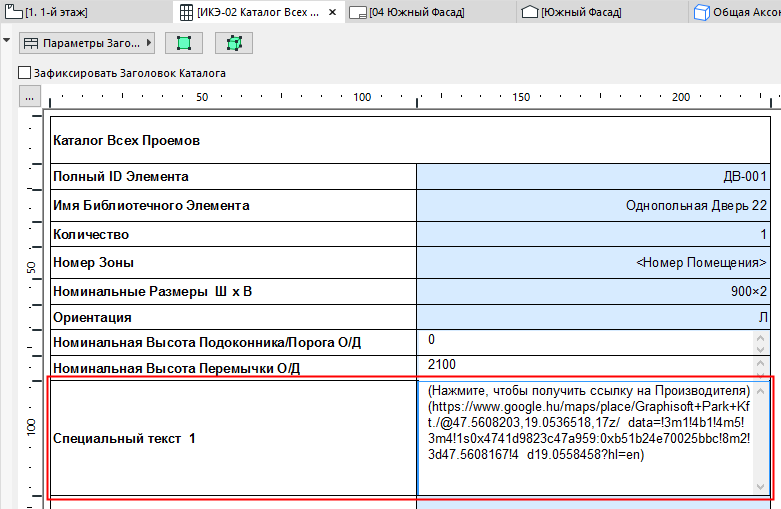

1.В диалоге Настройки Схемы добавьте поле “Специального Текста”.
2.В добавленное поле введите в квадратных скобках текст, который должен отображаться в BIMx:
[введите здесь наименование Производителя]
3.Сразу за этим текстом (не оставляя пробелов!) - введите URL-адрес, заключенный в круглые скобки:
Дополнительные Критерии и Поля: Параметры Библиотечного Элемента

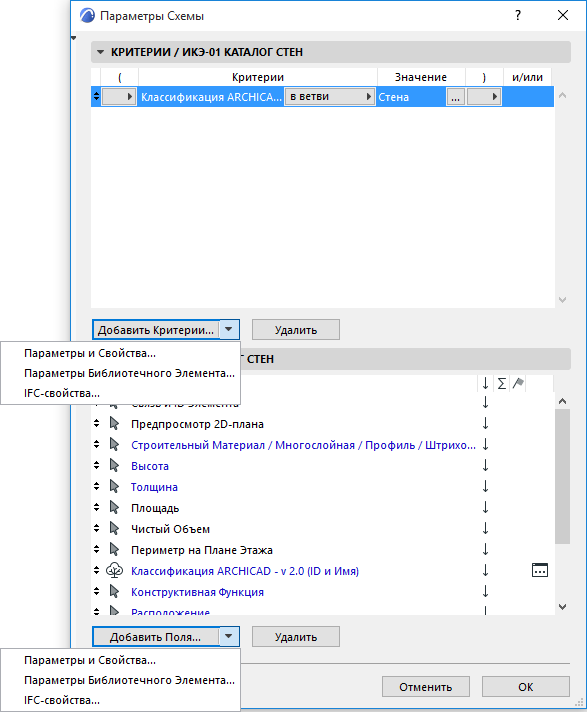

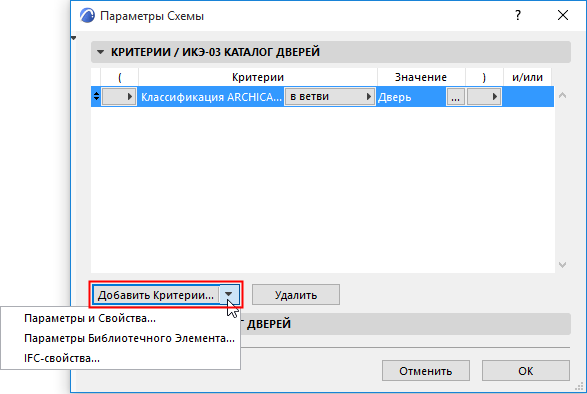

В панелях Критериев и Полей диалога Параметров Схемы рядом с кнопками Добавить Критерий и Добавить Поле находятся выпадающие меню, обеспечивающие доступ к дополнительным параметрам и свойствам:
Параметры Библиотечного Элемента

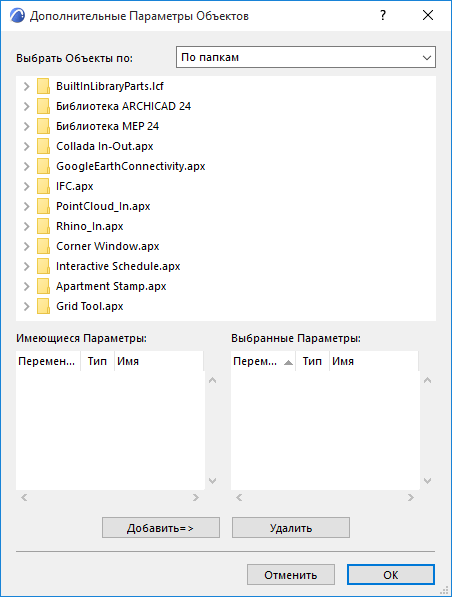

Эта команда предназначена для использования в качестве критериев или полей параметров загруженных библиотечных элементов.
•Выбрать Объекты по: это выпадающее меню служит для фильтрации списков объектов.
–По папкам: приводится список всех папок загруженной библиотеки.
–По папкам (только используемые объекты): приводится список только тех папок загруженной библиотеки, в которых находятся используемые в проекте объекты.
–Критерий поиска: в этом случае можно выполнять поиск объектов по заданным критериям.
–Избранные Объекты: отображаются только относящиеся к Избранному объекты.

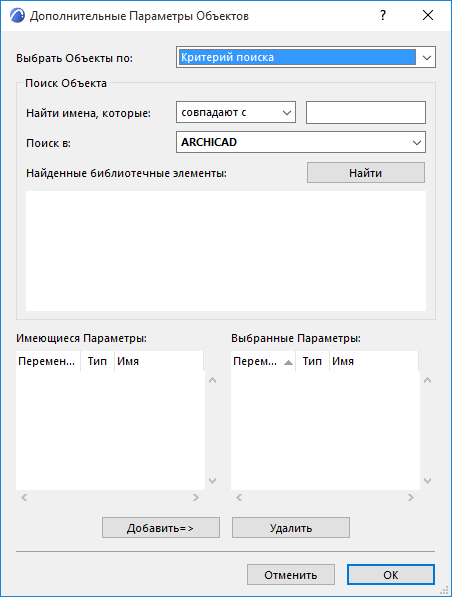

•Поиск Объекта: Если в меню Выбрать объекты по выбран вариант Критерий поиска, то в этой области предоставляются возможности по организации поиска библиотечных элементов согласно заданного критерия.
–Найти имена, которые. С помощью этого всплывающего меню выберите условие (совпадают с, содержат, начинаются на, заканчиваются на) поиска и введите текстовую строку в поле, расположенном справа.
–Поиск в. С помощью этого всплывающего меню выберите для поиска одну из установленных библиотек. Нажмите кнопку Найти, чтобы представить результаты поиска в окне Найденные библиотечные элементы.
–Найти. Нажмите эту кнопку, чтобы инициировать поиск на основе условия, определенного выше.
–Найденные библиотечные элементы. Здесь приводятся имена библиотечных элементов, найденных согласно сформулированному выше условию.
Новый стандарт. Нажмите эту кнопку, чтобы добавить параметр, выбранный в списке имеющихся параметров, в список выбранных параметров.
Удалить: Нажмите эту кнопку, чтобы удалить выбранное в правом списке поле.
Эта команда позволяет использовать IFC-свойства в качестве критериев или полей каталога.
См. Настройка Критериев элементов при помощи IFC-данных.

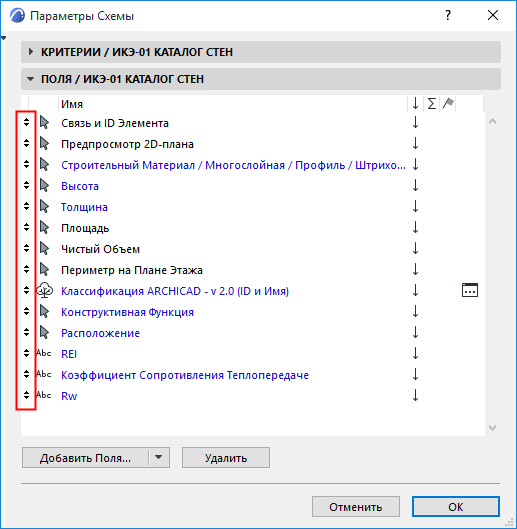

Для изменения порядка, в котором поля приводятся в списке, используйте пиктографические кнопки со стрелками вверх и вниз, расположенные слева в каждой строке, для перемещения поля в списке вверх или вниз.
См. также Панель Полей Схемы.
Сортировка по Значениям (по возрастанию/по убыванию)
Для любого поля в Параметрах Схемы: активируйте стрелку вверх или вниз, чтобы отсортировать элементы поля в возрастающем или убывающем порядке. Эту кнопку можно оставить без стрелки. В таком случае поле не будет участвовать в сортировке.
Примечание: если функция “Показать Заголовок” включена, и стрелка сортировки первого поля не задана (“Нет”), то сортировка автоматически выполняется в порядке убывания на основе первого поля (источника Заголовка).

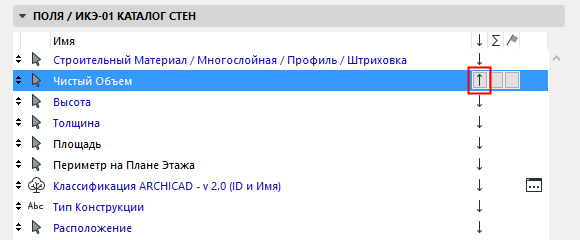

В этом примере: для поля Объема активирована стрелка вверх. В результате стены одной конструкции будут расположены в каталоге по мере уменьшения объема (наверху будут находиться стены с самым большим значением объема).
Отображение Суммы

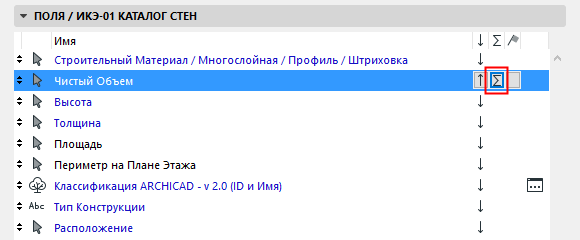

Наличие символа “sum” на второй кнопке свидетельствует о необходимости вычисления суммы значений по данному полю.
Отображение Количества
Наличие символа “sum1” на второй кнопке свидетельствует, что будет подсчитываться количество элементов по данному полю.
В нашем случае мы подсчитываем количество значений в столбце типа стены.
Отображение Подитога
Активируйте значок флажка рядом с одним из полей каталога для показа промежуточного итога.
В этом поле отображается сумма и/или количество идентичных элементов, относящихся к полю.

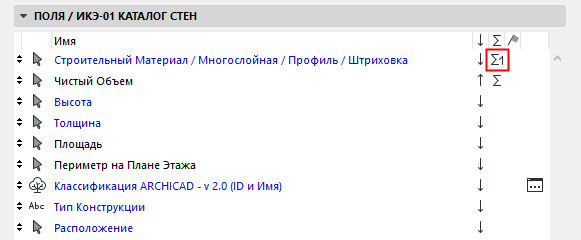

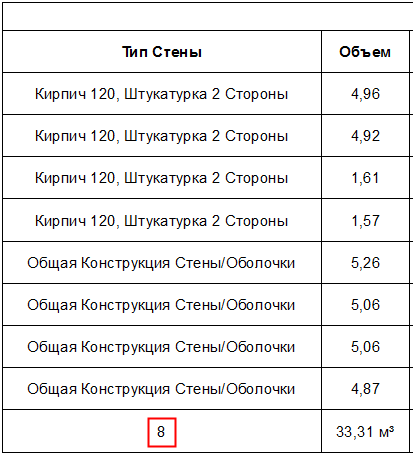

Например, для поля Строительного Материала/Многослойной Конструкции уже активирован показ строки “Количества”, в которой будет приведено общее количество стен. Чтобы отобразить Количество и Сумму для каждого типа стен в этом поле, необходимо добавить флажок для поля в Параметрах Схемы.

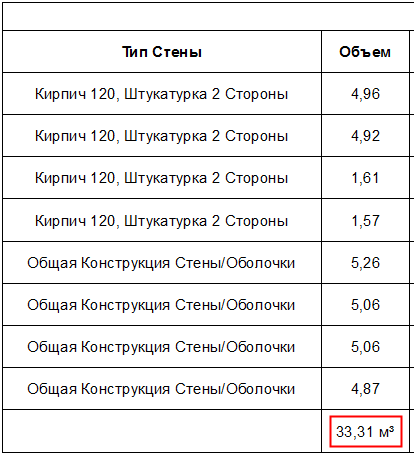

Полученный результат: В столбце типа стены приводится количество стен каждого из типов. Более того, в столбце Объем атакже приводятся суммарные объемы для стен каждого типа.
