Alineación Personalizada del Perfil de Reemplazo

Una Viga o Pilar en ARCHICAD puede usar una variedad de secciones transversales (por ejemplo, geometrías de sección variable o multi-segmentos), pero tal elemento genera solo una Parte 1D en el Modelo Analítico Estructural, basado en el Perfil de Reemplazo definido por el usuario.

Ahora ha aumentado el control sobre la geometría de este perfil de reemplazo: elija cualquiera de los 9 puntos de perfil para alinearse a la línea de referencia de la Parte, en la forma en que mejor refleje el modelo arquitectónico.

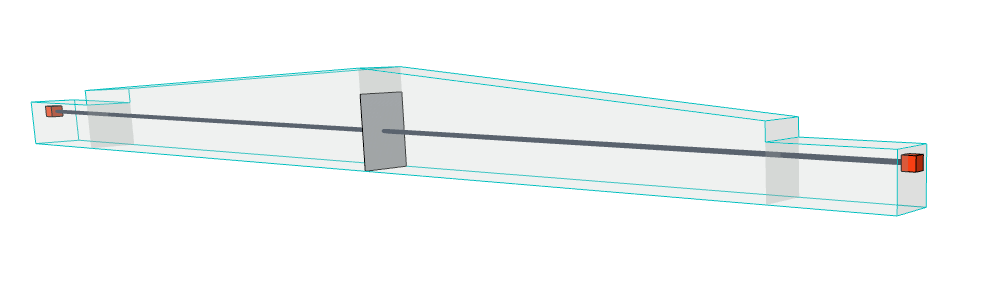

Perfil de Reemplazo en Posición Predeterminada

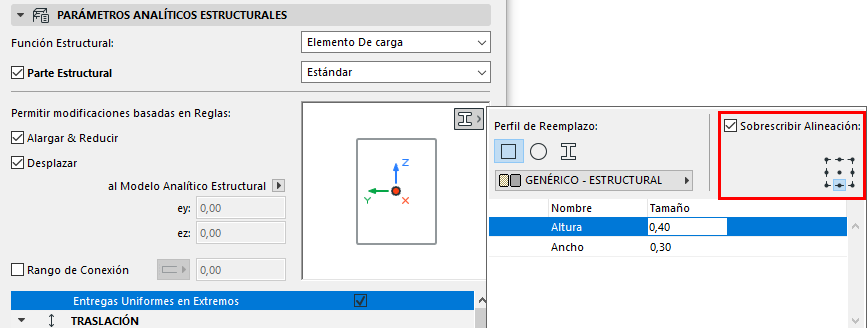

Active la casilla de Sobrescribir Alineación, y elija un punto de anclaje diferente:

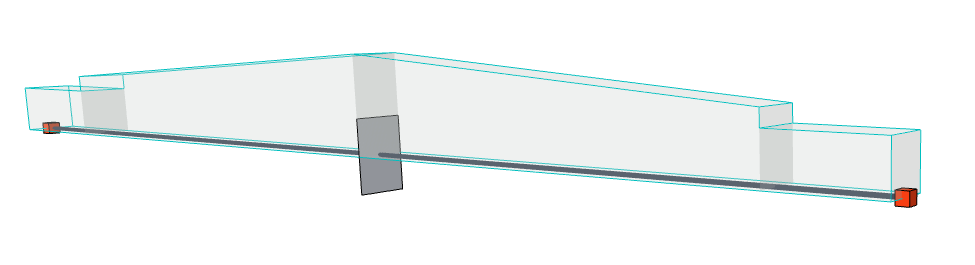

Perfil de Reemplazo con Alineación Personalizada

Véase Viga/Pilar con Secciones Múltiples: Utilizar Perfil de Reemplazo.
