Mejoras en Escaleras

El motor de generación de escaleras de ARCHICAD se ha mejorado en varias áreas:

Ver el vídeo

Nuevos Métodos de Cálculo de Escaleras

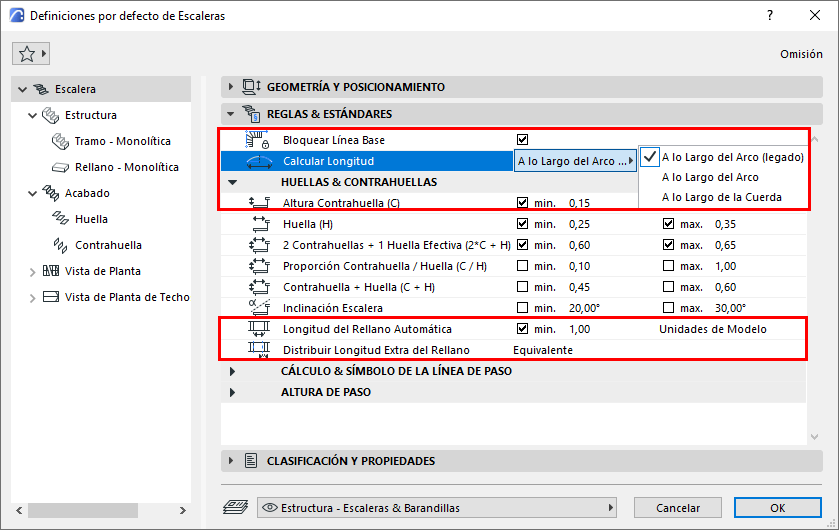

El control “Calcular la Longitud” incluye

•A lo largo de la Cuerda: Con este método, puede colocar peldaños a lo largo de la línea de paso de tal forma que la profundidad de la huella se mide a lo largo de una línea recta (desde el punto de intersección de la línea de paso y el borde anterior del peldaño hasta el punto de intersección de la línea de paso y el borde posterior del peldaño).

Cumple con el estándar Alemán para la medición del segmento recto.

•A lo largo del Arco: A partir de la actualización de ARCHICAD 25, este método utiliza el nuevo algoritmo (como el método de Cuerda) para admitir características de cálculo/construcción de Escaleras adicionales.

•A lo largo del Arco (Legado): Como resultado, y para mantener la compatibilidad durante la migración, el método anterior ha sido renombrado a "A lo largo del Arco (Legado)".

Desbloquear la Línea Base para un Diseño más Flexible

Los tramos de la Escalera se pueden alargar o encoger automáticamente según sea necesario durante la colocación o edición de la escalera. Para habilitar esto, desmarque "Bloquear Línea Base" en la configuración de la escalera. (No disponible con el método de Cálculo “A lo largo del Arco - Legado”)

Si desbloquea la línea de base, los tramos entre giros se seleccionan y se desbloquean automáticamente.

Esta flexibilidad adicional le ayuda a evitar las configuraciones geométricas imposibles, pero aún así colocar escaleras inusuales sin necesidad del Solucionador.

Rellanos Automáticos: Controlar la Geometría del Rellano

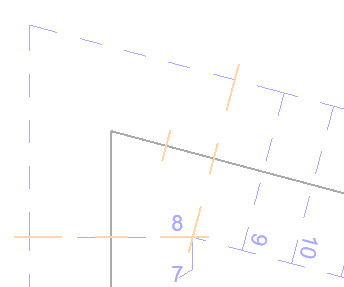

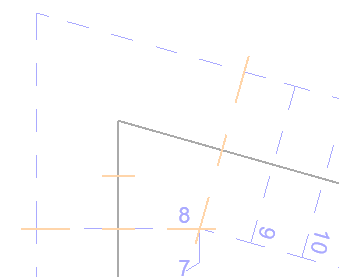

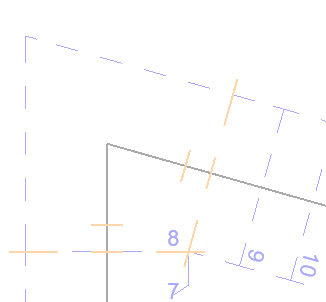

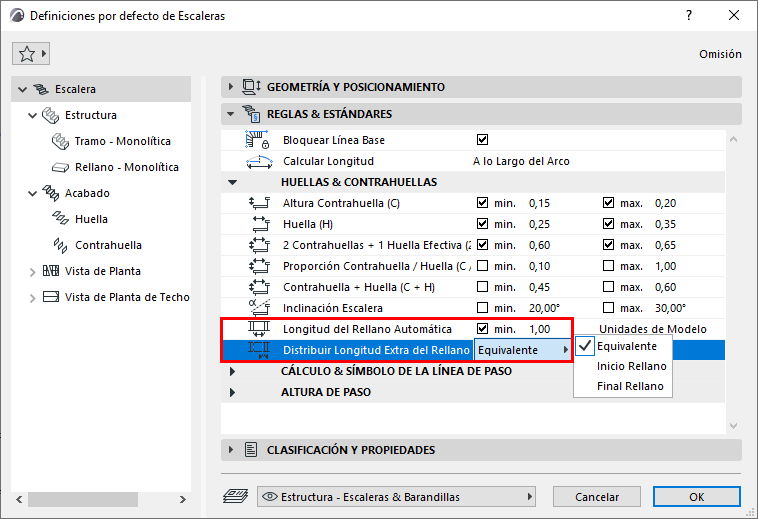

Cuando establece una longitud mínima de rellano para los Rellanos Automáticos, ahora puede elegir dónde distribuir la longitud adicional: Inicio del Rellano, Final del Rellano o Equivalente en ambos lados.

(No disponible con el método de Cálculo “A lo largo del Arco - Legado”)

Para verificar los resultados, active las nuevas Directrices de Cálculo del Rellano de las Escaleras (Ver > Opciones de Visualización).

 Nota: Estas directrices son visibles solo en rellanos automáticos.

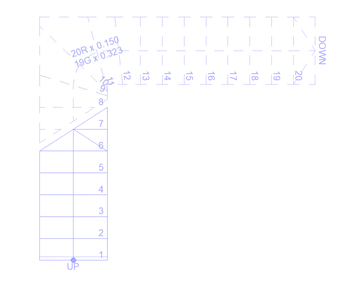

Nuevas Combinaciones de Simetría de Huellas para todos los Tipos de Compensada

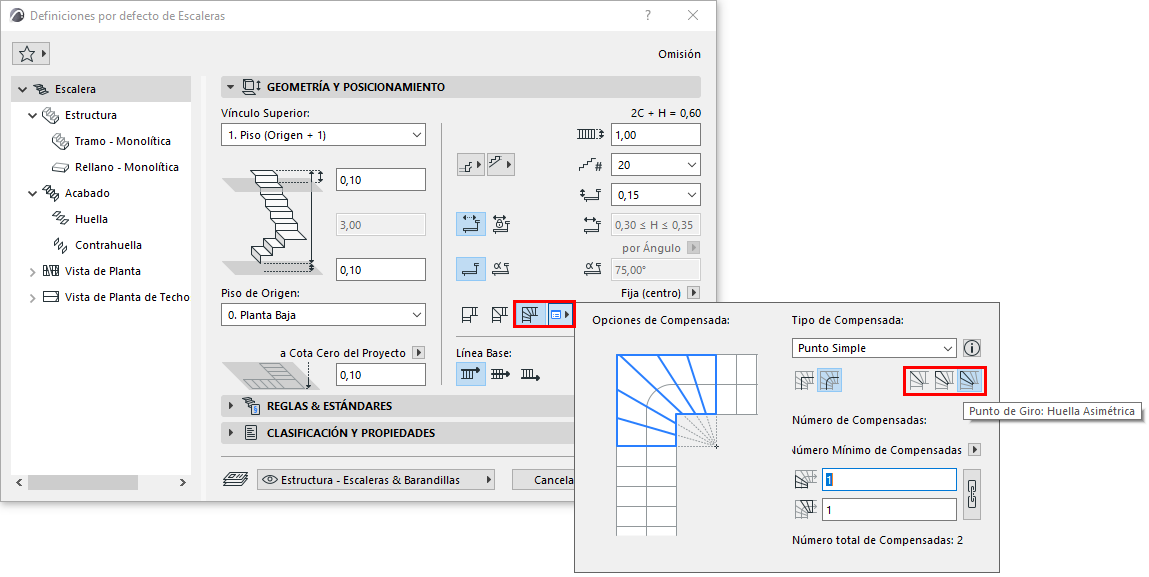

Cada uno de los cuatro tipos de giro de la Compensada (Punto Simple, Dos Puntos, Línea de Paso Auxiliar, Líneas Principales) ahora ofrece tres opciones para la simetría de las huellas en o alrededor de la Compensada:

•Punto de Giro: Contrahuella

•Punto de Giro: Huella Simétrica

•Punto de Giro: Huella Asimétrica (nuevo!): No hay restricciones geométricas en la colocación de huellas a lo largo de la línea de paso.

.
