Manejo de Cargas en el Modelo Analítico Estructural

Para permitir que los arquitectos y los ingenieros estructurales colaboren sin pérdida de datos, el Modelo Analítico Estructural de ARCHICAD ahora soporta el uso de Cargas y los datos relacionados con las cargas. Están también disponibles a través del formato SAF.

Durante las idas y venidas, la información relacionada con las Cargas se conserva en el modelo BIM y es accesible en cualquier momento, no solo a través del entorno de ARCHICAD, sino también en el software de análisis compatible con SAF del ingeniero. Los datos de Carga no reconocidos por ARCHICAD aún se mantienen en la ida y vuelta basada en SAF: no perderá ningún dato al reimportar el archivo SAF en el programa de análisis estructural.

•Visualice y modifique los elementos de Carga en el Modelo Analítico Estructural.

•Visualice y administre modificaciones relacionadas con las Cargas a través de la Comparación de Modelos y el Gestor de Incidencias.

•También puede colocar nuevos elementos de Carga (Punto, Línea, Superficie) en ARCHICAD. Los datos para Casos, Grupos y Combinaciones de Cargas se pueden definir en ARCHICAD.

Administración de Cargas mejorada con la visualización flexible de Casos de Carga

A partir de la Actualización de AC25, una nueva paleta más nuevas opciones de Casos de Carga en las  Definiciones de Vista le permiten visualizar y administrar una o todas las Cargas del proyecto a la vez, independientemente del Caso de Carga.

Ahora es más fácil administrar las Cargas para el proyecto en su conjunto. Visualice, modifique o elimine Cargas para todo el proyecto en una sola operación, en lugar de cada Caso de Carga.

Su flujo de trabajo de ida y vuelta con ingenieros estructurales también se vuelve más fácil: al importar datos de Carga de un ingeniero estructural, el proceso de comparación del modelo ahora le permite comparar Cargas en cualquier par de vistas, incluidos todos los Casos de Carga a la vez.

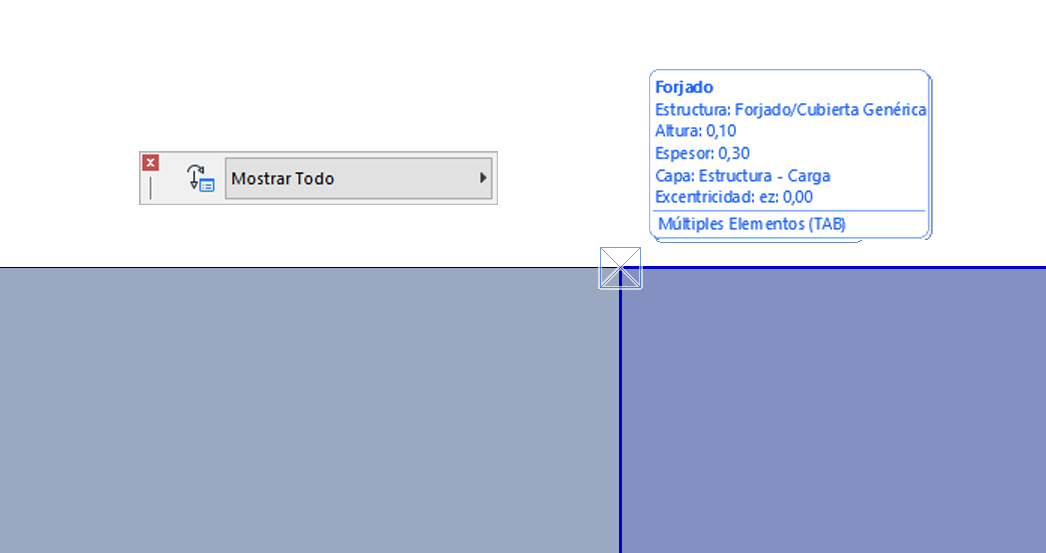

Nueva Paleta de Casos de Carga

•Defina la visibilidad del Caso de Carga fácilmente (sin necesidad de abrir diálogos adicionales)

•Muestre u oculte uno o todos los Casos de Carga a la vez

•La Paleta de Casos de Carga aparece por defecto en los entornos de trabajo “Estructurales”

•Reemplaza al botón de Carga anterior

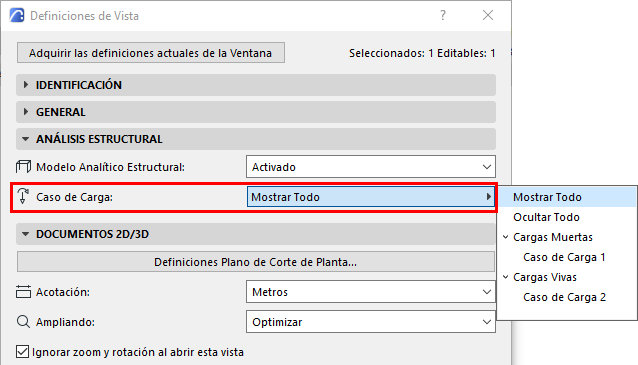

Opción de Vista de “Mostrar todas las Cargas” para una Comparación de Modelos más fluida

Guardar las definiciones de “Mostrar todos” los Casos de Carga en una vista. Esto le permite verificar las diferencias en todos los Casos de Carga durante la Comparación de Modelos (en lugar de tener que crear una vista separada para cada Caso de Carga y luego comparar cada uno)

Entrada de Cargas más fácil - Mejor retroalimentación visual

•Al colocar una Carga, el nuevo resalte de la pre-colocación identifica claramente el elemento receptor de la nueva Carga.

•Al pasar por encima de varios elementos receptores adyacentes o superpuestos, use el tabulador para cambiar al deseado.

•La etiqueta de información disponible en las Cargas facilita la identificación y selección de los elementos de Carga

•Para cualquier Carga: compruebe los valores de la Carga, el Caso de Carga y el sistema de coordenadas, ¡de un vistazo!

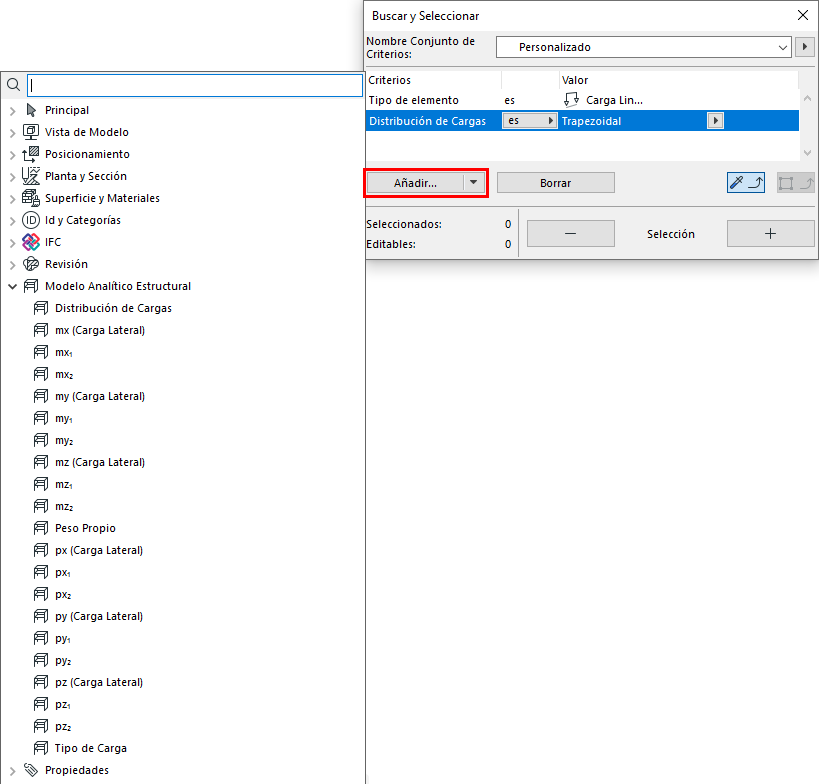

•Búsqueda y Selección de Elementos de Carga por parámetro

Mostrar elementos de Carga en la Secciones/Alzados y Planos.

Ahora se ha implementado la visualización de las Cargas en todas las vistas del modelo, incluidos los Planos y las Secciones/Alzados.
