Este ajustador es el opuesto al de Alargar: reduce las Partes Analíticas Estructurales que se solapan.

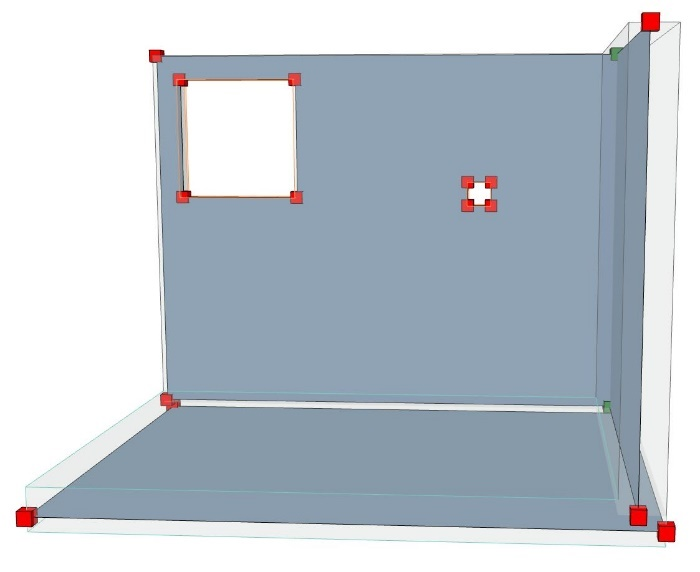

Activando la visibilidad del Modelo Analítico Estructural, es posible detectar las siguientes incidencias:
–Hueco entre Muros y Forjado
–El borde del Forjado no está alineado con los Muros;

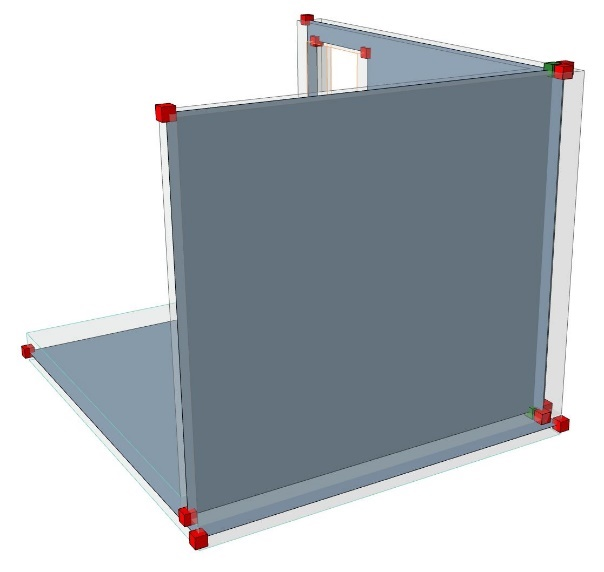

–Los Muros se solapan en la esquina.
1.Para resolver el primer problema, alargaremos los Muros a los Forjados usando el ajustador de Alargamiento.

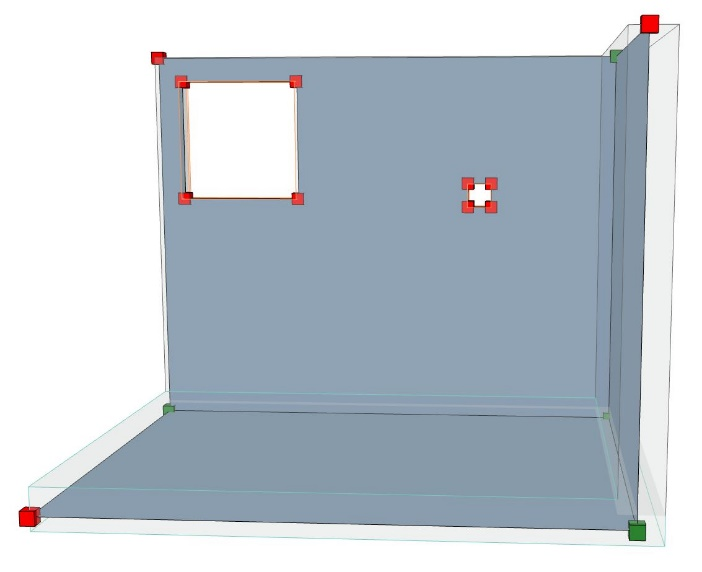

2.A continuación, reduciremos el Forjado sobrante hasta alienarlo con los Muros, usando el ajustador de Reducción

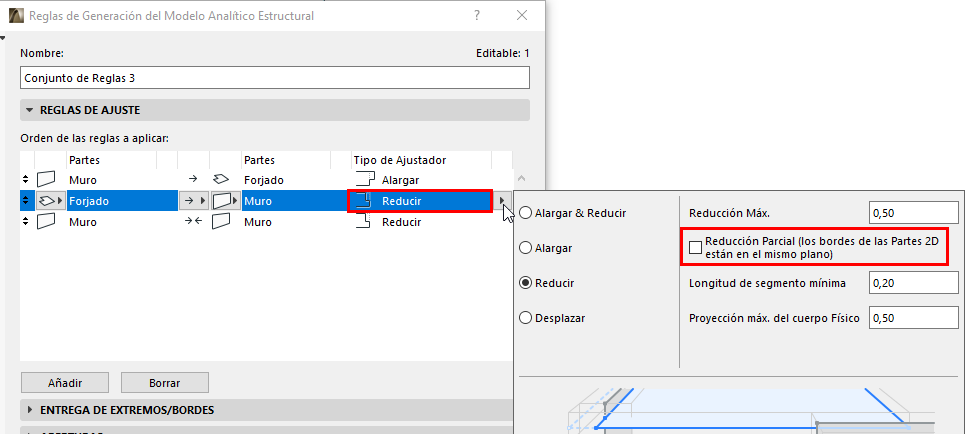

–Parámetros: en este ejemplo, estamos usando un recorte completo del borde, ya que todo el Forjado se extiende a lo largo de toda la longitud del Muro. Así que, desactivamos la opción “Reducción Parcial”.

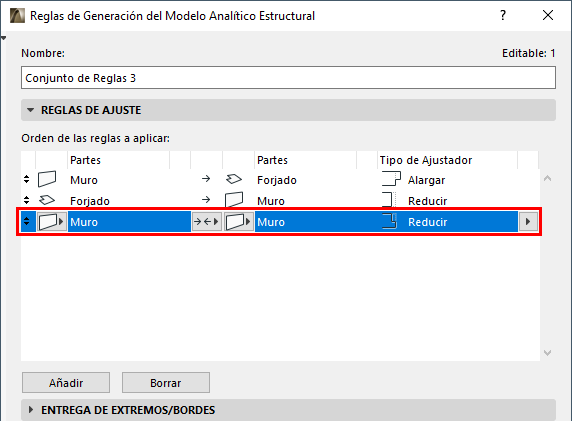

3.Para resolver el tercer problema, recortaremos ambos bordes del Muro que se cruzan y se superponen en la esquina. Aquí, los Muros actúan como modificadores y objetivos, y el operador es "a ambos", ya que ambos Muros deben analizarse y cortarse.

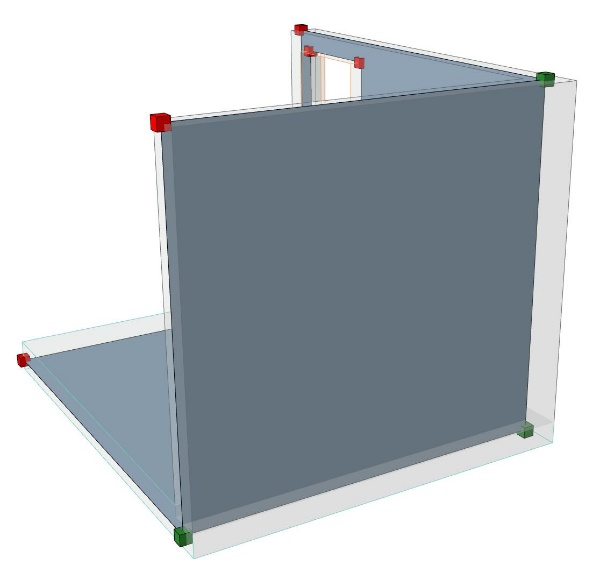

El modelo analítico estructural ajustado debe aparecer como se muestra a continuación.
