Zonas de Espacio Interno para la Evaluación de Energía

Cree una zona en cada espacio acondicionado del edificio, utilizando solamente el método de construcción de zonas de Borde Interno. La Evaluación de Energía no es compatible con las zonas creadas con el método de construcción Manual. Las zonas deben ser directamente adyacentes a las superficies de elementos que las rodean, con lo que el método de construcción de zonas Línea de Referencia no es aplicable para el modelado energético.

Zonas de ARCHICAD dentro de los espacios internos del proyecto

Límites 3D de Zonas

A la hora de colocar zonas en la planta, asegúrese de que estén completamente rodeadas de límites de zona.

•Todos los muros de ARCHICAD (incluidos los muros cortina Personalizados) se comportan de forma automática como límites de zona.

•A la hora de utilizar Forjados a modo de límite de zona superior o inferior, asegúrese de que el nivel de zona y/o la altura estén ajustados de forma que la(s) superficie(s) de zona horizontal(es) toquen el borde interior del/ de los Forjado(s).

•Si se utilizan Cubiertas, Mallas, Estructuras Complejas, Formas u objetos de la biblioteca de ARCHICAD a modo de límites de zona, se requerirá interacción adicional, además de la simple creación de la zona. En tales situaciones:

–Dibuje la zona manualmente, asegurándose de que se extienda más allá de los elementos de límite de zona de Cubierta, Malla y Estructura Compleja.

–Utilice un comando del menú Diseño > Conectar, como puede ser Recortar Elementos u Operaciones de Elementos Sólidos, a fin de dar forma a la zona con los límites de zona seleccionados y establecer las conexiones entre ellos.

Límites 2D de Zonas

También es posible definir líneas en la planta a modo de límites de zona 2D. Seleccione la(s) línea(s) que desee que se comporten como límites de zona y marque la casilla de verificación Límite de Zona del cuadro de diálogo de Definiciones de Selección de Línea.

Hay diversas situaciones de modelado que hacen que sea necesario definir líneas como Límites de Zona. Por ejemplo:

•Modelado de zonas de perímetro en proyectos de Núcleo y Estructura Compleja

•Atrios en edificios

•Espacios que contienen varios niveles de suelo y/o de cubierta muy distintos

Espacio de ático con distintos niveles de suelo y cubierta

Actualizar Zonas

Utilice el comando Actualizar Zonas de la esquina superior izquierda de la paleta Revisión del Modelo de Energía después de cambiar la geometría de las zonas o los límites de zona. De esta forma, se asegurará de que el modelo energético refleja el estado actualizado del modelo de ARCHICAD.

Convenciones del modelado de Zonas

•Espacios internos multipiso del modelo (p. ej., bloques de escaleras, atrios) con zonas independientes en cada piso de ARCHICAD.

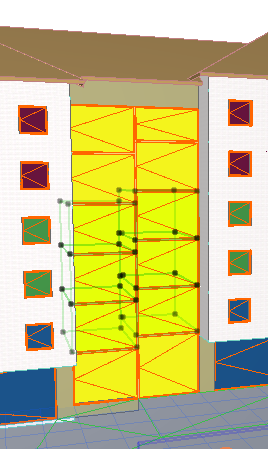

Escalera - modelado de espacio interno multipiso

•Los muros adiabáticos son muros del armazón del edificio que separan espacios calentados. Se les llama adiabáticos debido a la ausencia de transferencia de calor a través de ellos. Un ejemplo típico es un muro que separa casas adosadas o otros edificios adyacentes.

En tales situaciones, modele las superficies del edificio vecino que sean adyacentes a su edificio, con zonas finas de ARCHICAD. Utilice una zona independiente en cada piso de su proyecto.
