Mapeado de Tipos para la Exportación IFC
Archivo > Interoperabilidad > IFC > Traductores IFC
Elija un Traductor para la Exportación y abra la predefinición de Mapeado de Tipos.
Desde el diálogo de esta predefinición, haga clic en Mapear Tipo de IFC para la Exportación para acceder a las definiciones de mapeado.
Acerca del Mapeado de Tipos para la Exportación
Acerca del Mapeado de Tipos para la Exportación
Cuando se exporta un modelo a formato IFC, se asigna un Tipo IFC a cada uno sus elementos.
Este diálogo define la forma de asignar un Tipo IFC a cada elemento exportado de ARCHICAD.
Hay dos modos de gestionar el Mapeado de Tipos para la Exportación IFC:
•Por Tipo de Elemento
•Por Clasificación
Cada uno se describe a continuación.

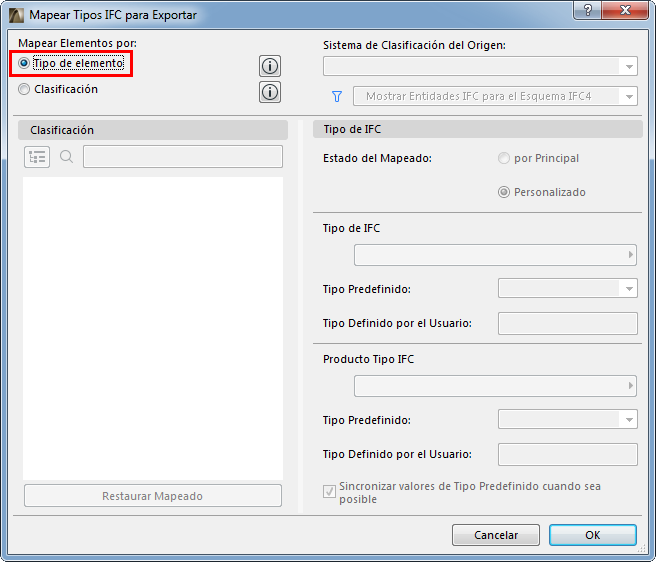

Asigna cada Tipo de Elemento de ARCHICAD automáticamente a un Tipo IFC básico por defecto, correspondiente a su herramienta de ARCHICAD o (para los Objetos GDL) a su Subtipo de Objeto.
Si elige este método, no se necesita ningún mapeado manual adicional. El resto de los controles del diálogo están inactivos.
Para más detalles, consulte Mapeado de Tipo IFC de Serie para ARCHICAD.
Mapea cada Clasificación de ARCHICAD a un Tipo IFC, Producto Tipo, y/o Tipo Predefinido. Este método permite la clasificación flexible y detallada de Tipo IFC, según estándares IFC específicos.
Para usar este método:
1.Seleccione Mapeado por Clasificación.
2.Elija un Sistema de Clasificación (entre los disponibles en el Proyecto de ARCHICAD). Las Clasificaciones del Sistema seleccionado ahora son listadas en la parte izquierda del cuadro de diálogo.
3.Defina el Filtro para mostrar las definiciones de Tipo de IFC por el Esquema IFC4, IFC2x3, o ambos. Esto es relevante para solucionar definiciones de mapeado erróneas (véase Cómo Solucionar Alertas de Errores en el Diálogo de Mapeado de Tipos). Por defecto, el filtro corresponde automáticamente al Esquema IFC de la actual predefinición.
Ahora puede mapear las Clasificaciones de la izquierda con las definiciones de Tipo de IFC de la derecha, como se detalla más abajo (por Principal y Personalizado).
Mapeado de Clasificación por Principal

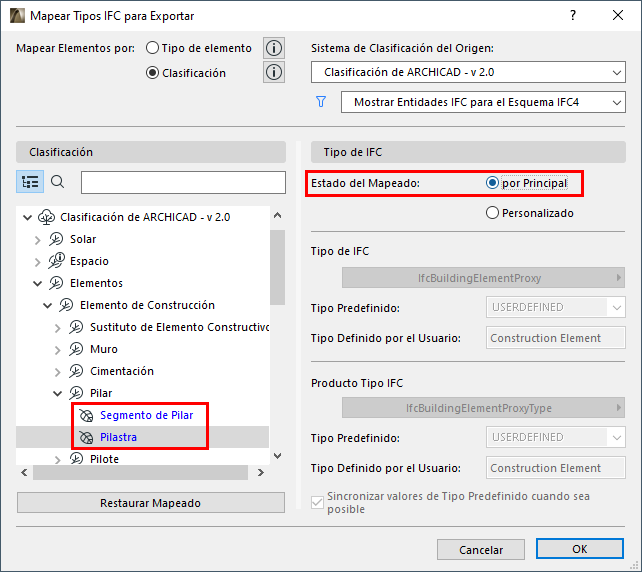

Para una Clasificación seleccionada (p. ej. Pilastra): “por Principal” la mapea al mismo Tipo IFC que su ítem Principal (p. ej. Pilastra obtiene el mismo Tipo IFC que el Pilar, que es: “IfcColumn”). Las Clasificaciones mapeados "por Principal" se muestran en azul: no es necesario definir su Tipo IFC, ya que automáticamente obtendrá el mismo que su matriz principal.
Mapeado de Clasificación Personalizado
Mapea la Clasificación con un Tipo IFC y Producto Tipo IFC seleccionado por usted. Esto asigna definiciones de Tipo de IFC más específicas a los elementos exportados.
Por ejemplo, aquí un elemento es clasificado en ARCHICAD como Termómetro, y está mapeado a las asignaciones de Tipo de IFC y Producto Tipo IFC como se muestra: haga clic en los desplegables para acceder a la lista de definiciones válidas.
Mapear a Tipo de IFC y Producto Tipo IFC
Si el Tipo de IFC o Producto Tipo IFC elegidos tienen Tipos Predefinidos, también los puede mapear.
Aquí, al Producto Tipo del elemento de Flujo se le asigna el Tipo Predefinido de PRESSUREGAUGE (Manómetro):
Elija un Tipo Predefinido
Tipo Definido por el Usuario
Si la lista de Tipos Predefinidos no contiene lo que necesita, elija USERDEFINED y escriba el valor deseado en el campo de texto de debajo.
Sincronizar Valores de Tipos Predefinidos
En la mayoría de los casos, los Tipos Predefinidos para Tipo de IFC y Producto Tipo IFC deberían ser idénticos. Para acelerar las cosas, la casilla de Sincronizar está activa por defecto:
Tipos Predefinidos No Válidos
Si un elemento de Clasificación es mapeado con un Tipo Predefinido que no está disponible en el Esquema actual (p. ej. el valor MOLDING está disponible en IFC4 pero no en IFC2x3), entonces este valor se verá en gris, y no será exportado. (La predefinición del Traductor seguirá siendo válida.)
Restaurar Mapeado
Haga clic en este botón para deshacer las definiciones de mapeado realizadas desde que abrió el diálogo.
Nota: La predefinición del Mapeado de Tipos del Traductor de Previsualización tiene una función adicional: definir la clasificación de Tipo IFC por defecto a los elementos en el actual proyecto de ARCHICAD.
Ver también Traductor de Previsualización.
