門/窗的平面圖顯示：符號 vs. 投影

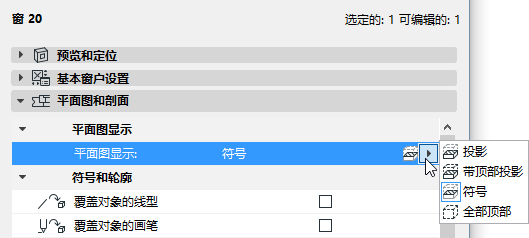

在門/窗設定（平面圖和剖面效果）中使用平面圖顯示控制項來定義如何顯示洞口：

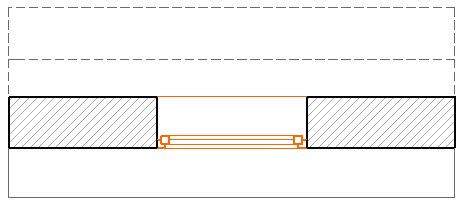

•符號（預設設定） 這是物件的標準符號，該符號在元素3D模型顯示中單獨定義。

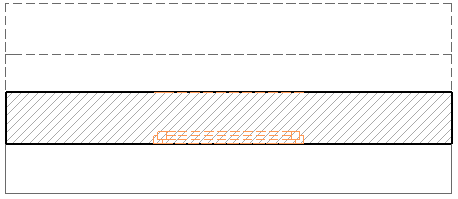

•全部頂部：元素的符號2D視圖顯示的是其上部屬性。

注意：在門/窗設定的平面圖和剖面面板中定義上部屬性（線型，畫筆）。

參見覆蓋門/窗的GDL物件屬性。

在傾斜墻的情況下，可能想要更多實際剪切門/窗的顯示：選擇投影或帶頂部投影，查看傾斜墻中窗的所有部份。

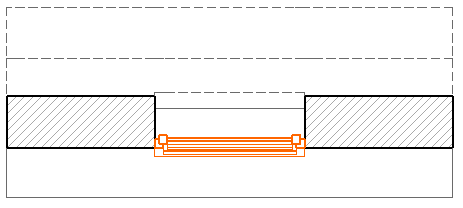

•投影：顯示元素3D模型的剪切部份，加上其未剪切（向下）部份。

•帶頂部投影：顯示元素3D模型的剪切部件，加上元素的上部（例如，水平剪切平面以上的元素部份，加上其未剪切（向下）部份）。
