關於工具箱內所有工具的通用設定的描述，參見在工具設定對話框中工作。
關於軸網工具功能的常規訊息，見格線工具。
使用此面板內的控制來定義軸網元素的平面圖屬性。
軸線：選擇軸網元素線的線型。它可以是隱藏的, 分段的或全部的。
如果選擇分段的，在右邊的字段輸入線段長度。
為此軸網元素選擇一種線型和畫筆顏色。

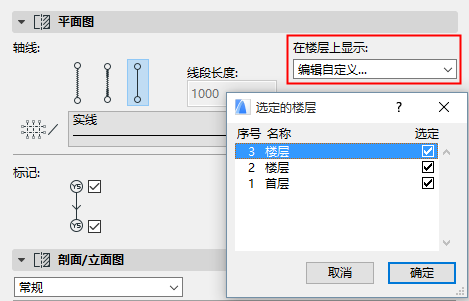

在樓層上顯示：從下拉列表中，選擇這些軸網元素出現的位置。
•只在本樓層：僅在當前樓層中顯示軸網元素。
•向上及向下一層：元素將在當前樓層，以及向上一層和/或向下一層中顯示。
•所有的樓層：軸網元素將在專案的每個樓層中顯示。
•自定義：如果想設定樓層任意其它組合，選擇此選項。選定的樓層對話框將出現。
（如果您設定了這些自定義設定，可使用編輯自定義選項編輯它們。）
標記：選擇這兩個複選框的其中之一，或全選或全都不選，將決定軸線兩個端點的標記顯示。
錯列：當您向一旁錯列軸網標記時，一個給定的軸線片段將與標記一起錯列。
設定此處錯列長度的預設值。
此描述在剖面和立面圖視窗中應用於軸網元素的顯示。
使用此面板內的控制來定義軸網元素的剖面屬性。
常規/自定義：使用此彈出框，應用常規設定至選定軸網元素，或僅應用至此剖面圖中選定軸網元素的自定義設定中。
每個軸網元素都有一個"常規"剖面圖設定和"自定義"剖面圖設定的任意編號。
一個使用常規剖面圖設定的軸網元素將被相同地顯示在它出現的每個剖面圖中。
選定的軸網元素的自定義設定僅當您在剖面圖視窗中開啟軸網元素設定時有效。一個軸網元素的自定義設定僅應用於當前剖面圖視窗中。
雖然相同的軸網元素可以通過不同的方式顯示，但決定於它所顯示的剖面圖。
如果您在一個剖面圖中為一個軸網元素應用自定義設定，當在另一個剖面圖中開啟同一個軸網元素時，它將以其初始設定顯示，這是因為自定義設定僅在獨立剖面圖視窗中應用給指定軸網元素。然而，您可使用複製從...命令從其它的剖面圖中複製自定義屬性，並將其應用給在當前剖面圖中的軸網元素。
軸線：選擇軸網元素線的線型。它可以是隱藏的, 分段的或全部的。
如果選擇分段的，在右邊的字段輸入線段長度。
為此軸網元素選擇一種線型和畫筆顏色。
標記：選擇這兩個複選框的其中之一，或全選或全都不選，將決定軸線兩個端點的標記顯示。
在這兩個字段中，輸入顯示在剖面圖中的每個軸線標記的層高，並為測量此層高選擇一個參考層（預設：專案零點）。
注意：如果修改了參考層，那麼軸線的實際位置（不像其他ARCHICAD元素）也將修改。
錯列：當您向一旁錯列軸網標記時，一個給定的軸線片段將與標記一起錯列。
設定此處錯列長度的預設值。
使用此面板內的控制來定義邏輯值，並以此為每個軸網元素命名。
自動生成名稱：選擇此複選框可在您每次放置一個軸網元素時自動增加其名稱。
•起始於：此字段顯示分配給下一個放置軸網元素的下一個名稱值。
•前綴：在每個自動生成的命名之前將顯示一個靜態文字。
•後綴：在每個自動生成的命名之後將顯示一個靜態文字。
•樣式：為每個自動生成的軸網元素選擇名稱類型。數字（1,2,3,...）、字母（A,B,C,...或a,b,c,... ）或羅馬數字（I,II,III,IV,...）。
一個分配給下一個放置軸網元素的下一個名稱值的預覽在自定義字段中顯示.
自定義：點擊此按鈕，覆蓋自動被生成的名稱，並為軸網元素分配任意其它名稱。
使用此面板內的控制來定義軸網元素的標記的外觀。
標記形狀：點擊此項，然後點擊黑色箭頭，彈出有效標記形狀列表。選擇其中之一。
將軸線連接到：點擊此項，點擊黑色箭頭，彈出連接軸線至標記的有效選擇 （對於圓形標記無效）。
使用此面板內的控制來控制軸網元素在3D視窗中是否顯示以及其顯示形式。自顯示軸網元素的3D視窗中創建的3D文檔將同樣顯示軸網元素。
在3D視圖中顯示：勾選此框在3D視窗中顯示軸網元素。如果此複選框未選，此面板中的所有其它控制將為灰色。
垂直位置：輸入三維軸網元素的垂直尺寸。點擊黑色彈出箭頭，選擇一個參考樓層，自此樓層計算它的垂直位置。
顯示為線：勾選此框僅在3D視窗中顯示軸網元素為線。如果您選擇此選項，軸網元素將在渲染中不可視，且此面板中的軸線控制的其餘部份將為灰色。不勾選此複選框意味著，軸線和表面及物理橫截面將以三維渲染模式顯示。
軸線表面：設定軸線主體的表面。
軸線橫截面：選擇圓形和矩形橫截面並設定它們的大小
標記文字表面：設定標記文字的表面
文字跟隨視圖：選擇此複選框以旋轉標記文字，以使其總朝向視點。註釋: 此選項僅在透視圖視點中有效。
