Verwenden von Ebenen, um Verschneidungen zu vermeiden
Sie können Ebenen verwenden, um die Verschneidung von Elementen zu steuern.
Sich schneidende Elemente, die zur gleichen Verschneidungsgruppe gehören, werden miteinander verbunden, sofern sie korrekt gezeichnet wurden.
Elemente in unterschiedlichen Ebenen-Verschneidungsgruppen werden auf keinen Fall verbunden.
Ausnahme für 0: Elemente, die beide in der Verschneidungsgruppe 0 sind (unabhängig davon, ob sie sich auf der gleichen oder auf verschiedenen Ebenen befinden), werden NICHT verbunden.
Standardmäßig hat jede Ebene den Wert 1, sodass alle passenden Elemente gemäß den normalen Verbindungsregeln für ARCHICAD miteinander verschnitten werden.
Ebenen-Verschneidungsgruppen-Nummer bearbeiten

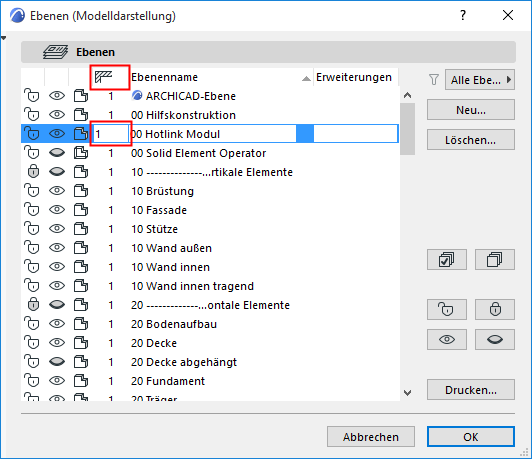

Gehen Sie zum Teilfenster 'Ebenen' der Ebenen-Einstellungen (Dokumentation > Ebenen > Ebenen)
Bearbeiten Sie den Wert in der Spalte mit dem Symbol Verschneidung. Alle Elemente auf dieser Ebene verwenden diese Ebene-Schnittgruppe.
Anmerkung: Die Ebenen-Verschneidungsgruppennummern haben nichts mit den Element-Prioritäten zu tun, sie dienen lediglich als Nummerierung (z. B. 10 oder 42) für Elementgruppen.
Anmerkung: Elemente, für die die Verschneidungsgruppe 0 eingestellt ist, werden NICHT miteinander verschnitten.
Elementverbindungen verhindern: Unterschiedliche Ebenen-Verschneidungsgruppen zuweisen
Es kann sinnvoll sein, Elementverbindungen zu verhindern - beispielsweise um Details von mehrschichtigen Wänden anzuzeigen. Platzieren Sie in diesem Fall die Wände auf unterschiedlichen Ebenen, und geben Sie anschließend einer dieser Ebenen eine andere Verschneidungsgruppennummer.
Wandebenen haben unterschiedliche Verschneidungsgruppennummern: Keine Verbindungen
Wandebenen haben identische Verschneidungsgruppennummer: Verbundene Wände.
Anmerkung zu Verschneidungen mit Elementen auf ausgeblendeten Ebenen: Elemente, die identische Verschneidungsgruppennummern haben, werden selbst dann verbunden, wenn eine der Ebenen ausgeblendet ist. Dies kann "fehlende" Linien zum Ergebnis haben, die auf eine Verschneidung mit einem Element auf einer ausgeblendeten Ebene hinweisen. Um dies zu vermeiden, gehen Sie zu den Ebeneneinstellungen, wählen eine der Ebenen aus und weisen dieser eine andere Verschneidungsgruppennummer zu.
