Einfügen von HKLSE-Verbindungselementen

HKLSE-Verbindungselemente sind das T-Stück, die Verzweigung und der Auslass.


Normalerweise fügen Sie HKLSE-Verbindungselemente einem bereits platzierten, geraden HKLSE-Elementen hinzu.

Anmerkung: Stellen Sie sicher, dass die Funktion Autogruppe (Bearbeiten > Gruppierung > Autogruppe) ausgeschaltet ist. Verbindungen können nicht auf gruppierten Elementen platziert werden.

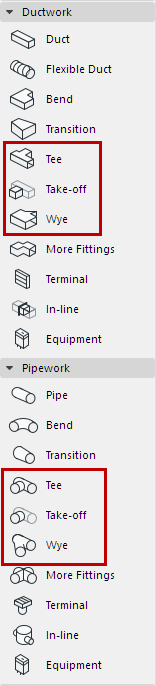

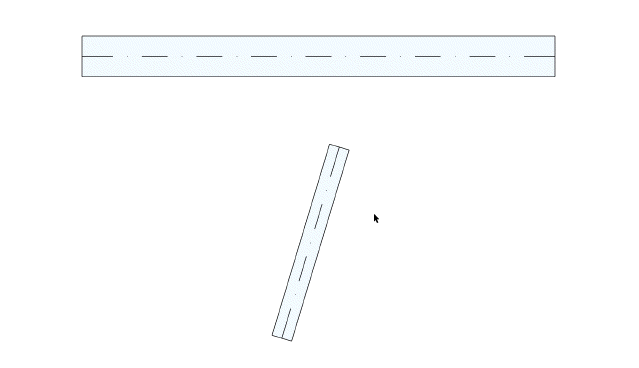

1.Aktivieren Sie das gewünschte Verbindungs-Werkzeug (T-Stück, Verzweigung oder Auslass).

2.Klicken Sie zum Platzieren der Verbindung auf ein vorhandenes Element (Mittelachse oder Eckpunkt).

Anmerkung: Zum Platzieren einer Verzweigung klicken Sie auf die Mittellachse des Elements.

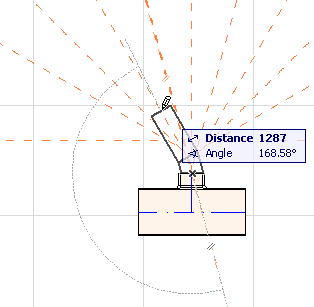

3.Je nachdem, wo Sie geklickt haben und abhängig vom Verbindungstyp sind eventuell weitere Klicks erforderlich: Verschieben Sie den Cursor, um die möglichen Positionen anzuzeigen: Soll die Verzweigung nach rechts, nach links, nach oben oder nach unten im Kanal verlaufen?

4.Klicken Sie auf eine dieser vier Positionen, um die gewünschte Geometrie auszuwählen.

Inline2.png       Rechts       Inline3DRight.png

   Inline3.png        Links   Inline3DLeft.png

   Inline4.png        Oben     Inline3DTop.png

   Inline5.png   Unten        Inline3DBottom.png

Siehe auch Die Leitungsführung mit einer Verbindung beginnen.

5.Gegebenenfalls werden Sie über Hilfslinien zum Klicken aufgefordert, um den Winkel festzulegen, mit dem das nächste Leitungsführungselement fortgesetzt werden soll.


Anmerkung: Wenn das nächste platzierte Element vertikal verlaufen soll, wählen Sie keine der vier horizontalen Richtungen aus. Ändern Sie statt dessen die Konstruktionsmethode (über die Leitungsführungspalette oder den Eingabe-Tracker) in Vertikaler Anstieg, und platzieren Sie anschließend das nächste Element.)

Die Leitungsführung mit einer Verbindung beginnen

Sie können eine Leitungsführung beginnen, indem Sie eine Verbindung (T-Stück, Auslass, Verzweigung) an einem bereits platzierten geraden HKLSE-Segment platzieren.

1.Klicken Sie auf Leitungsführung beginnen in der HKLSE-Leitungsführungs-Palette

2.Klicken Sie auf die Mittellinie eines platzierten HKLSE-Elements

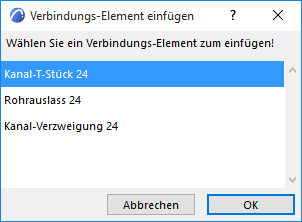

3.Das Dialogfeld Verbindungs-Element einfügen erscheint.

Wählen Sie den Typ der Verbindung aus, die Sie einfügen wollen (z.B. T-Stück, Auslass, Verzweigung) und klicken Sie anschließend auf OK. (Die verfügbaren Verbindungstypen hängen davon ab, ob es sich bei dem angeklickten Element um einen Kanal, eine Leitung oder ein Kabel handelt.)
