End-/Kantenfreiheiten

Für jedes 1D- und 2D-Bauteil im Tragwerksanalyse-Modell können Sie die End- und Kantenfreiheiten festlegen.

Die Werte für Translation (U) und Rotation (Fi) beschreiben die Übertragung von Kräften an den Enden oder Kanten eines Tragelements in die drei Richtungen seines lokalen Koordinatensystems (x, y und z).

Diese Werte haben keinen Einfluss auf das physische Modell, sind aber für die Tragwerksanalyse unerlässlich.

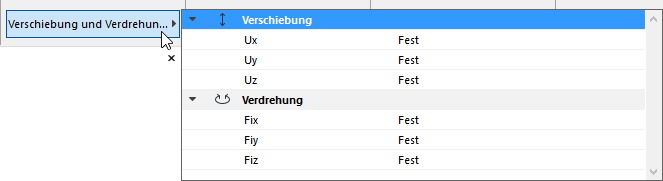

Optionen für die End- und Kantenfreiheiten sind im Teilfenster Tragwerksanalyse-Parameter der entsprechenden Element-Einstellungen und im Infofenster verfügbar.


Für 1D-Bauteile: Legen Sie die Translations- und Rotationswerte für Enden fest (entweder einheitliche Werte oder separat für jedes Ende).

Für 2D-Bauteile: Legen Sie die Translations- und Rotationswerte für alle Kanten fest.

Anmerkungen:

Zum Einstellen von individuellen Kanten für 2D-Bauteile verwenden Sie die Pet-Palette. Siehe Individuelle Freiheiten für jede Kante festlegen.

Export in das SAF-Format können Sie in den Erstellungsregeln für das Tragwerksanalyse-Modell die Überschreibung "Als starr betrachten" auf alle nicht verbundenen Enden, Kanten und Kantensegmente von Bauteilen des Tragwerksanalyse-Modell anwenden.

Siehe End-/Kantenfreiheiten (Erstellungsregeln für das Tragwerksanalyse-Modell).

Freiheiten: Starr, Frei und Individuell

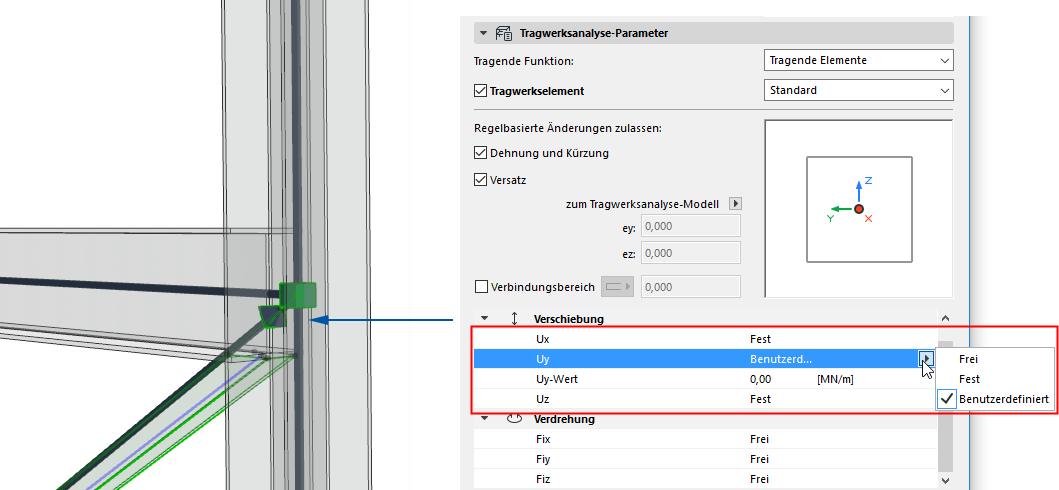

Alle Freiheiten sind standardmäßig auf Starr gestellt, aber Sie können für jede Richtung und Komponente alternative Werte einstellen, um Verbindungen als biegesteif, gelenkig oder verschieblich zu definieren:

Von einer beliebigen ausgewählten Komponente aus: Wählen Sie entweder Frei, Fest oder Benutzerdefiniert.

Für Benutzerdefiniert: Geben Sie den gewünschten Wert manuell ein.


Symbole End-/Kantenfreiheiten

Aktivieren Sie die Option End-/Kantenfreiheiten, um Freigabesymbole an Bauteilenden oder -kanten anzuzeigen, für die Sie einen eigenen Wert definiert haben. (Standardmäßig sind alle Enden und Kanten auf Starr eingestellt.)


Fest

Wenn die Freiheiten des Bauteils alle starr sind (Standardwert), wird kein Symbol angezeigt.

Frei

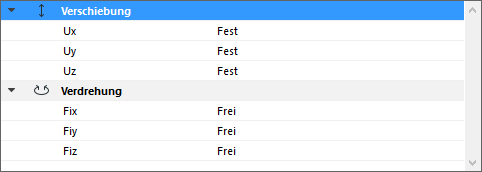

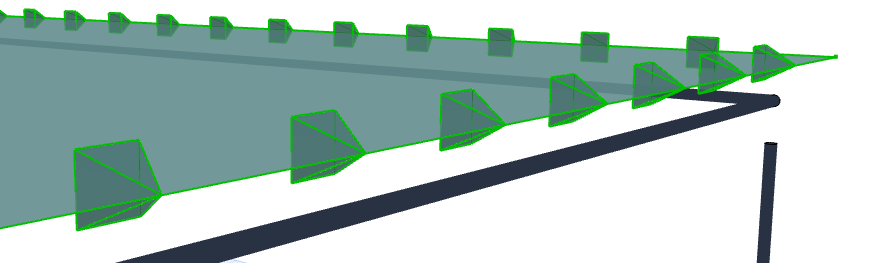

Für ein Tragelement mit einer Gelenk-Freigabe (Translationen alle starr, Rotationen alle frei), ist das Symbol eine Pyramide.

HingedEdge.png HingedEdge3D.png

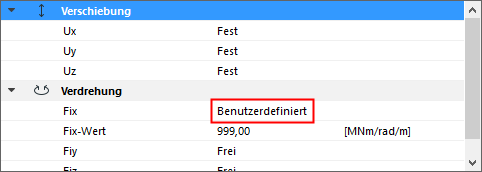

Benutzerdefiniert

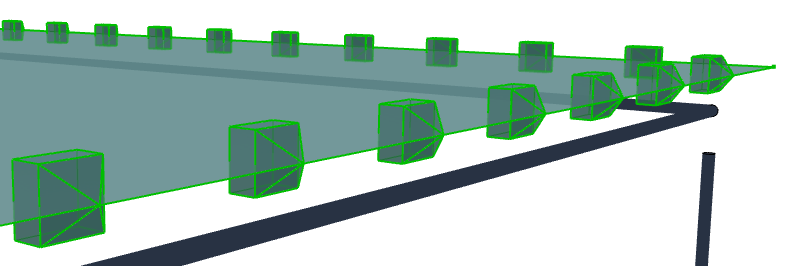

Für ein Bauteil mit davon abweichenden Translations- oder Rotationswerten ist das Symbol eine Quader-Pyramide.


Farbe End-/Kantenfreiheiten

Diese Farben können unter Darstellung Tragwerksanalyse-Modell (Präferenzen) angepasst werden.

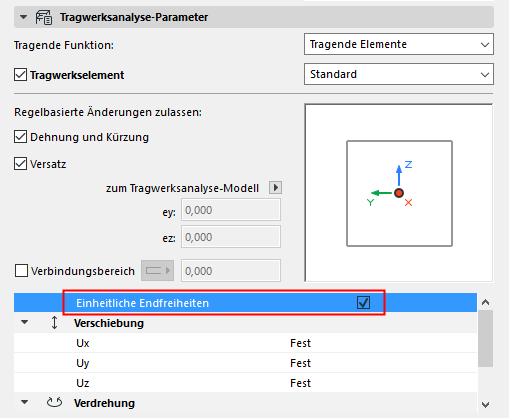

Einheitliche Endfreiheiten

Aktivieren Sie diese Checkbox für 1D-Bauteile, um für beide Enden gleiche Werte festzulegen. Andernfalls legen Sie die Werte für jedes Ende separat fest.

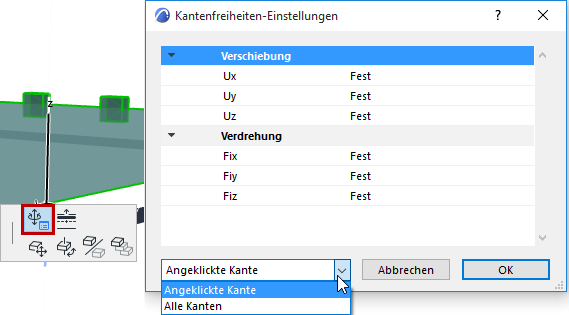

Individuelle Freiheiten für jede Kante festlegen

Für 2D-Bauteile können Sie die Kantenfreiheit-Einstellungen über die Pet-Palette anpassen:

1.Wählen Sie ein 2D-Bauteil aus.

2.Wählen Sie von der Pet-Palette einer Kante aus die Option "Benutzerdefiniert".

3.Legen Sie die Werte für die Kantenfreiheit fest.

Aktivieren Sie “Angeklickte Kante”, um die Werte nur auf die von Ihnen angeklickte Kante anzuwenden.

Sie können aber auch "Alle Kanten" aktivieren.

4.Klicken Sie auf "OK", um die Änderungen anzuwenden.
