Verbindungsbereich (Kern erweitern, um Verbindung zu aktivieren)

Für Träger und Stützen: Diese Option verlängert die Kernlänge des 1D-Bauteils entlang seiner Achse virtuell.

Der Zweck der virtuellen Verlängerung des Kerns besteht darin, eine Kernverbindung zwischen dem Träger bzw. der Stütze mit anderen Elementen zu ermöglichen. Als Ergebnis können Anpassungsregeln (die Kernverbindungen erfordern) wirksam werden.

Dies kann bei bestimmten vorgefertigten Elementen nützlich sein, die an beiden Enden absichtlich Kernabstände enthalten (um beispielsweise Platz für die Isolierung oder Detaillierung zu schaffen.) Dieser Verbindungsbereich erweitert den Kern virtuell, um diese Abstände zu füllen.

Wichtige Anmerkungen:

Diese Option erweitert die Länge des Elementkerns nur virtuell: Sie hat keinerlei Auswirkung auf das physische Modellelement und verlängert das 1D-Bauteil nicht.

Der zusätzliche Verbindungsbereich wird berücksichtigt, wenn Sie eine Modellprüfung am analytischen Tragwerksmodell vornehmen. Wenn der Verbindungsbereich die Tragwerksverbindung ermöglicht, betrachtet die Modellprüfung die Elemente für die Zwecke des analytischen Tragwerksmodells als durchgehend.

Sie können dem Element nur dann einen zusätzlichen Verbindungsbereich hinzufügen, wenn in den Stützen- oder Trägereinstellungen auch die Felder Dehnen & Kürzen und/oder Versatz aktiviert sind.

In den Träger- oder Stützeneinstellungen:

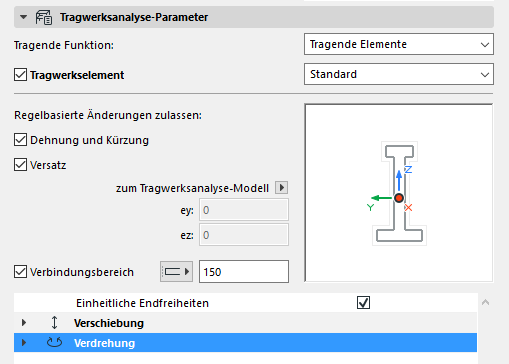

1.Aktivieren Sie die Option Verbindungsbereich.

2.Geben Sie die Länge der Erweiterung ein.

Der Wert muss mindestens dem kürzesten Abstand zwischen den zu verbindenden Elementkernen entsprechen.

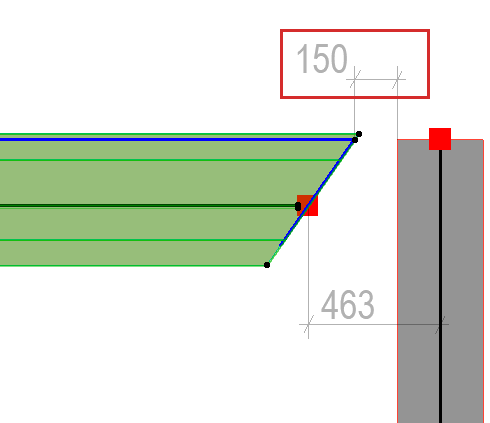

In diesem Beispiel wollen wir den Träger-Verbindungsbereich verlängern; er muss mindestens 150 betragen.

CnxRangeNew1.png  CnxRangeNew1B.png

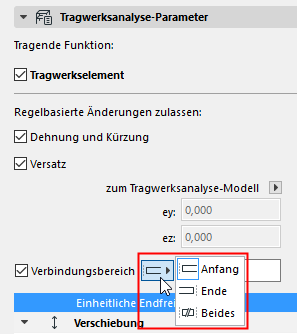

3.Wählen Sie “Anfang”, “Ende” oder “Beides” aus, um festzulegen, welches Ende verlängert werden soll. Die Option "Beides" fügt die erweiterte Länge an beiden Enden hinzu.

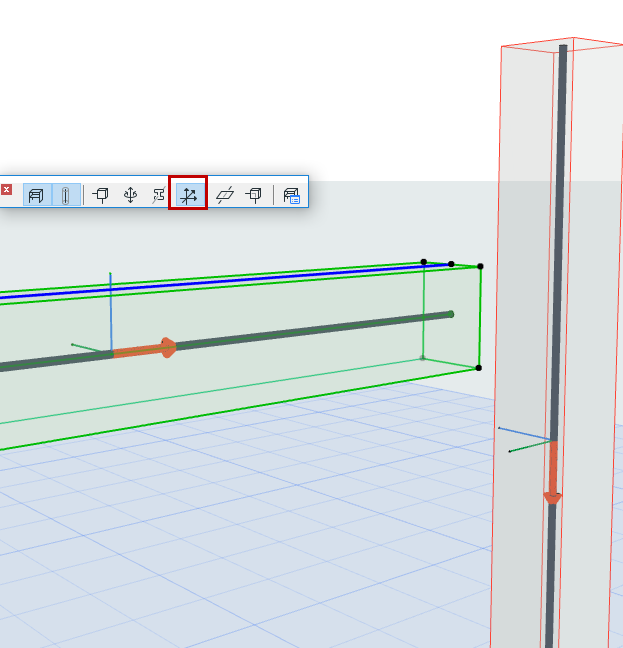

Anmerkung: Um zu sehen, welches Ende welches ist, schalten Sie "Lokale Koordinatensysteme anzeigen" ein (Menü Ansicht > Tragwerksanalyse-Modell Optionen), um den Richtungspfeil des Elements zu sehen.


In den Anpassungsregeln:

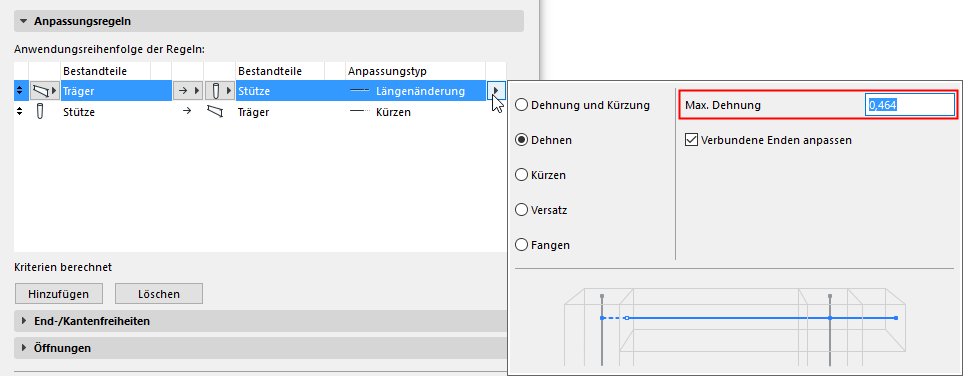

Die maximal zulässige Dehnung muss größer sein als der Abstand zwischen den zu verbindenden Elementkernen. Der Wert für diese „Maximale Dehnung“ wird auf das eine oder beide Enden des Verbindungsbereichs angewendet.

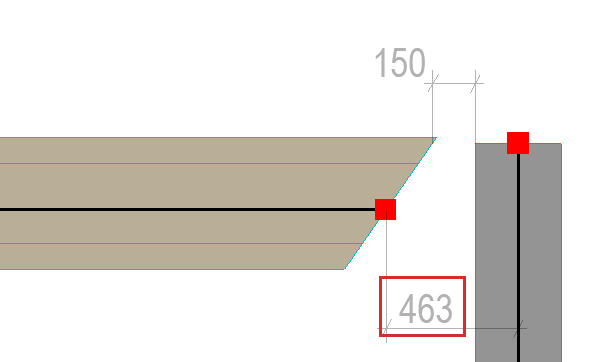

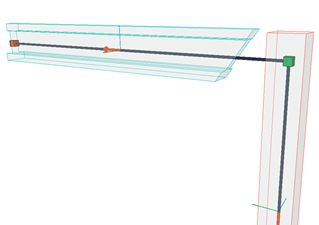

Dank der Einstellung für den Träger-Verbindungsbereich funktioniert die Dehnung wie gewünscht, und die 1D-Bauteile werden verbunden.
