Einlesen der Bewertung der Energieleistung - PDF-Report

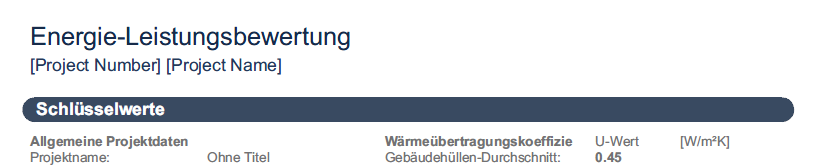

PDF Kopfzeile


Die PDF-Kopfzeile zeigt individuelle Projektinformationen, die im Dialogfenster Kopfzeile/Fußnoten-Einstellungen definiert wurden.

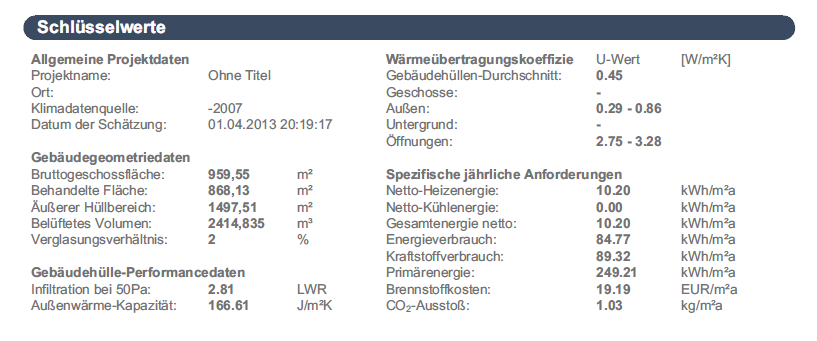

Kennwerte

Der Abschnitt Schlüsselwerte des PDF Bewertungsberichts zeigt die wichtigsten Projektdaten an.

Unter Allgemeine Projektdaten finden Sie grundlegende Informationen wie z. B. Lage und Nutzungsprofil, wie vom Benutzer eingegeben (siehe Zusätzliche Datenzuordnung und -Eingabe). Das Datum der Auswertung wird ebenfalls angezeigt.


Der Abschnitt Gebäudegeometrie enthält die Ergebnisse der Modellgeometrie-Analyse wie z. B. Flächen, Volumen und Verglasungsverhältnis.

Siehe Automatische Analyse der Modellgeometrie und der Materialeigenschaften in der Energiebewertung.

Im Abschnitt Gebäudehülle-Performancedaten wird der Gesamt-Luftaustritt in Luftwechseln pro Stunde angezeigt (auch als Luft-Wechselrate (LWR) bezeichnet - die Anzahl der Innenvolumen-Luftwechsel pro Stunde in 1/h). Die Außen-Wärmekapazität (misst die Kapazität der Gebäudestrukturen zur Speicherung von Wärme im Vergleich zur Änderung der äußeren Lufttemperatur) ist auch ein wichtiger Wert der Gebäudeleistung.

Ebenfalls im Abschnitt Schlüsselwerte aufgelistet sind die Mindest- und Höchstwerte der berechneten Wärmeübergangskoeffizienten für das gesamte Gebäude, für alle Gebäudestrukturgruppen und für die Öffnungen in der Gebäudehülle.

Unter "Spezifische jährliche Anforderungen" werden die wichtigsten Energieleistungsdaten (Nettobedarf und verbrauchsbezogene Bruttodaten) - bezogen auf einen Flächeneinheit des Gebäudes und pro Jahr - aufgelistet. Dies ermöglicht einen Vergleich unterschiedlich großer Projekte.

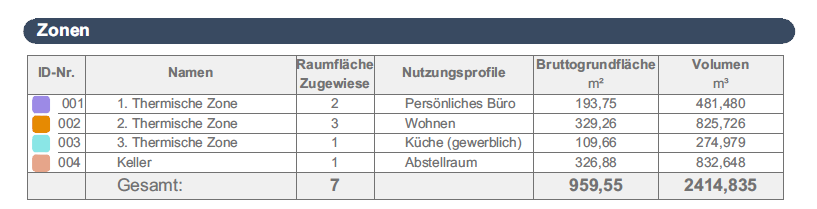

Zonen

Die Tabelle in diesem Kapitel zeigt die thermischen Zonen mit ihren Geometriedaten und Nutzungsprofilen.

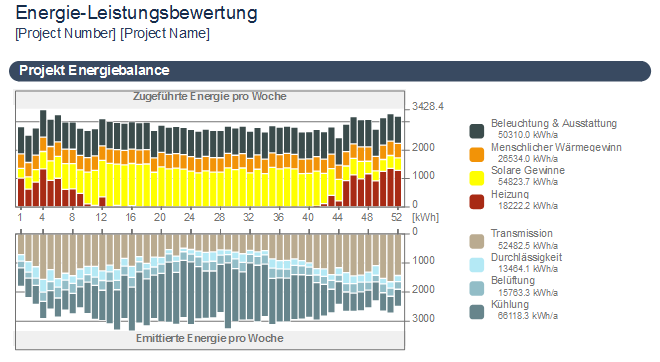

Balkendiagramm der monatlichen Energiebilanz

Das Balkendiagramm zur monatlichen Energiebilanz ist eine grafische Darstellung der Energiemengen, die von dem Gebäude emittiert werden (unterer Bereich des Diagramms), sowie der dem Gebäude zugeführten Energie: Die Energiemenge, die von dem Gebäude aus der Umwelt absorbiert wird, und seine eigenen internen Wärmequellen (oberer Bereich des Diagramms) pro Monat oder pro Woche (abhängig von den Einstellungen der Energieeffizienz-Bewertungs-Report Kapitel).


Gemäß der Energiebilanzgleichung - die das Fundament der Gebäudephysik darstellt - müssen die Balken für die emittierte und die zugeführte Energie in jedem Monat gleich sein. Die vertikale Achse des Diagramms zeigt eine Energieskala. Entlang der horizontalen Achse sind die zwölf Monate des Jahres dargestellt.

Das Balkendiagramm der monatlichen Energiebilanz zeigt die kumulierten Ergebnisse, mit der die VIP-Core Berechnungsengine stündliche Energiebilanzberechnungen durchführt.

Arten von Energieversorgung und -emission

Rechts im Diagramm Monatliche Energiebilanz sind die Energiearten aufgelistet, die die Balken des Diagramms bilden. Die Anzahl und Art dieser Komponenten der Energiebilanz, die auf einem bestimmten Energieauswertungsbericht erscheinen, hängt von den Einstellungen des Dialogfensters Gebäudetechnik ab. Die jährlichen Gesamt-Energieflussmengen werden in kWh/a angezeigt.

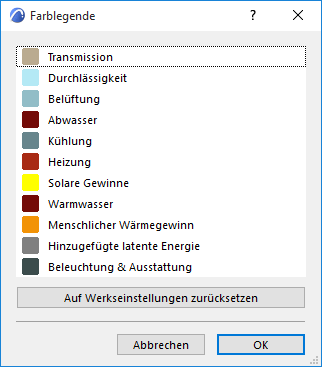

Die folgende Tabelle listet alle Energieversorgungs- und Emissionsarten in der Anzeigefarbe des Balkendiagramms der Standard-Energiebilanz auf.


Diese Energie und Emissionskategorien werden nicht nur zur Visualisierung der Energiebilanz verwendet, sondern liefern auch zusätzliche Informationen zu den HKLSE-Systemen (Heizung, Klima, Lüftung, Sanitär, Elektro) und den Ökoenergielösungen des ausgewerteten Projektes.

Die linke Spalte zeigt die Energieflüsse, die auf der Emissionsseite des Energiebilanz-Balkendiagramms erscheinen, während in der rechten Spalte die Arten der zugeführten Energie aufgeführt sind. Die Spalte in der Mitte enthält die Energieflüsse, die je nach der aktuellen Situation auf der Seite Emittiert oder der Seite Zugeführt erscheinen können.

Energieflüsse, die in der Tabelle mit durchgezogenen Linien eingerahmt sind, erfordern die Eingabe von einer oder mehreren Energiequellen.

Siehe Energiequellen.

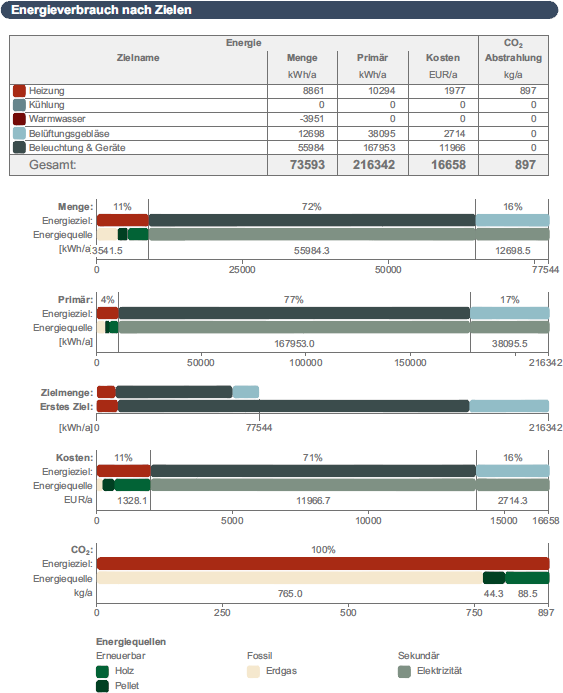

Energieverbrauch nach Zielen

Dieser Bereich des Auswertungsberichts enthält zwei Tabellen und mehrere Tortendiagramme.

Die Spalte ganz links in der Tabelle listet die Einsatzbereiche nach Namen und nach den im Tortendiagramm verwendeten Farb-Codes auf. Die Spalte "Menge" listet den jährlichen Verbrauch (z. B. in kWh/a) auf, und die Spalte "Kosten" zeigt die Kosten in einem Jahr (Währung/a) für jede der Energiequellen pro Bereich an. Neben der Aufteilung der Primärenergie zeigt die Spalte ganz rechts in der Tabelle den CO2-Fußabdruck zu den aufgelisteten Energie-Zielgrößen.


Die Diagramme zur Verteilung nach Einsatzbereichen zeigen eine grafische Darstellung zur prozentualen Verteilung der

Energiemengen

Primärenergie

Kosten

CO2-Emissionen

an, die den einzelnen Bereichen zugewiesen sind.

Im Balkendiagramm Ziel-Energiemengen nach Primärzielen können die Benutzer den Umfang des Energieverbrauchs mit dem primären Energieverbrauch vergleichen.

Das Energieverbrauchs-Diagramm kann als Balken- oder Tortendiagramm angezeigt werden.

Siehe Berichtskapitel-Einstellungen.

Primärenergie

Der Wert für die primäre Energie ist der 'gemeinsame Nenner' zwischen den unterschiedlichen Energieverbrauchsarten beim Ermitteln des gesamten Gebäudeenergieverbrauchs. Er gibt nicht nur die verbrauchte Nettoenergiequelle an, sondern umfasst auch den Energiebedarf für Fertigung, Transport und Rohmaterialverarbeitung der Energiequelle sowie den Energietransport zum Ort der Nutzung. Die Minimierung des spezifischen Energiebedarfs ist eine hervorragende Möglichkeit, die Gesamtleistung der entworfenen Gebäude zu verbessern.

Die den Energiequellen zugeordneten Primärenergiefaktoren unterscheiden sich je nach Gebäudeposition.

Siehe Lage-Einstellungen.

Geben Sie über das Dialogfenster Energiequellen-Faktoren die regionsspezifischen Daten ein, sofern verfügbar, oder bewerten Sie das Projekt mit den Standardzuordnungen (basierend auf Standard DINV-18599).

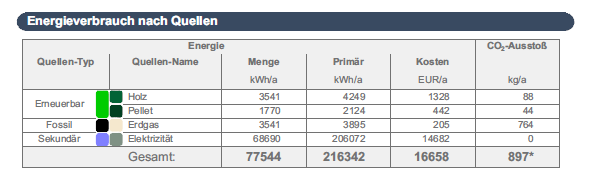

Energieverbrauch nach Quellen

Dieser Bereich des Auswertungsberichts enthält eine Tabelle und mehrere Diagramme.


Die Spalte ganz links in der Tabelle listet die Energiequellen nach Typ und Namen (Erneuerbar, Fossil, Sekundär) und nach den im Tortendiagramm verwendeten Farb-Codes auf. Die Spalte "Menge" listet den jährlichen Verbrauch (z. B. in kWh/a) auf, und die Spalte "Kosten" zeigt die Kosten in einem Jahr für jede der Energiequellen (Währung/a) an.

Die Spalte ganz rechts in der Tabelle zeigt den CO2-Fußabdruck zu den aufgelisteten Energiequellen.

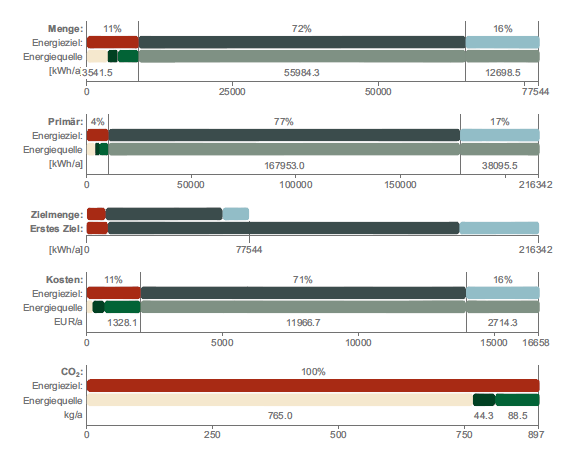

Die Diagramme zur Verteilung nach Quellen zeigen eine grafische Darstellung zur prozentualen Verteilung der

Energiemengen

Primärenergie

Kosten

CO2-Emissionen

der verwendeten Energiequellen an.


Im Balkendiagramm Quellen-Energiemengen nach Primärquellen können die Benutzer den Umfang des Energieverbrauchs mit dem primären Energieverbrauch vergleichen.

Das Energieverbrauchs-Diagramm kann als Balken- oder Tortendiagramm angezeigt werden.

Siehe Berichtskapitel-Einstellungen.

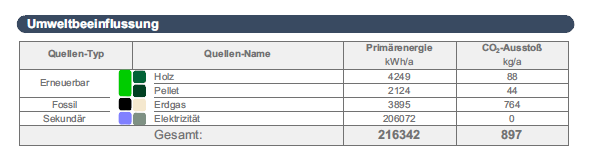

Umweltbeeinflussung

In diesem Kapitel wird die Umweltbeeinflussung durch den Gebäudebetrieb zusammengefasst. Der CO2-Fußabdruck und die Primärenergie werden gemäß den Energiequellen angezeigt.
