Interne Raumflächen zur Energiebewertung

Erstellen Sie einen Raum in jedem klimatisierten (oder beheizten) Bereich des Gebäudes. Verwenden Sie hierzu ausschließlich die automatische Konstruktionsmethode Innenkante. Die Energiebewertung ist nicht kompatibel mit Räumen, die mit den manuellen Konstruktionsmethoden erstellt wurden. Die Raumflächen müssen direkt an die sie umgebenden Elementflächen angrenzen, daher eignet sich auch die automatische Konstruktionsmethode Referenzlinie für das Energiemodell nicht.



ARCHICAD-Räume im Projekt

3D-Raumflächenbegrenzungen

Vergewissern Sie sich beim Platzieren von Raumflächen im Grundriss, dass diese vollständig von Raumflächenbegrenzungen umgeben sind.

Alle ARCHICAD-Wände (einschließlich profilierter Fassaden) verhalten sich automatisch wie Raumflächenbegrenzungen.

Wenn Sie Decken als untere oder obere Raumflächenbegrenzung verwenden, vergewissern Sie sich, dass das Raum-Level und die Raum-Höhe so eingestellt sind, dass die untere und obere Fläche des Raums die entsprechenden Flächen des Bodens und der Decke berühren.

Wenn Dächer, Freiflächen, Schalen, Morphs oder ARCHICAD Bibliotheksobjekte als Raumflächenbegrenzungen verwendet werden, ist neben dem reinen Erstellen der Raumfläche eine zusätzliche Interaktion erforderlich. Gehen Sie in solchen Fällen folgendermaßen vor:

Zeichnen Sie die Raumfläche mit der manuellen Konstruktionsmethode und vergewissern Sie sich, dass sie sich vollständig über die Raumflächenbegrenzungselemente Dach, Freifläche und Schale hinweg erstreckt.

Verwenden Sie einen der Befehle Planung > Verbinden > Elemente mit Dach/Schale trimmen, Planung > Solid Element-Befehle... oder ähnliches, um die Raumfläche mit den ausgewählten Raumflächenbegrenzungen zu beschneiden und eine Verbindung zwischen diesen Elementen herzustellen.

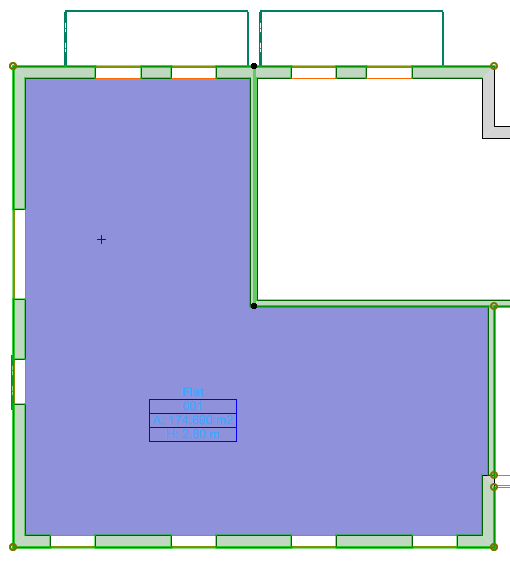

Wände als Raumbegrenzungen

Wände und Linien als Raumbegrenzungen

2D-Raumflächenbegrenzungen

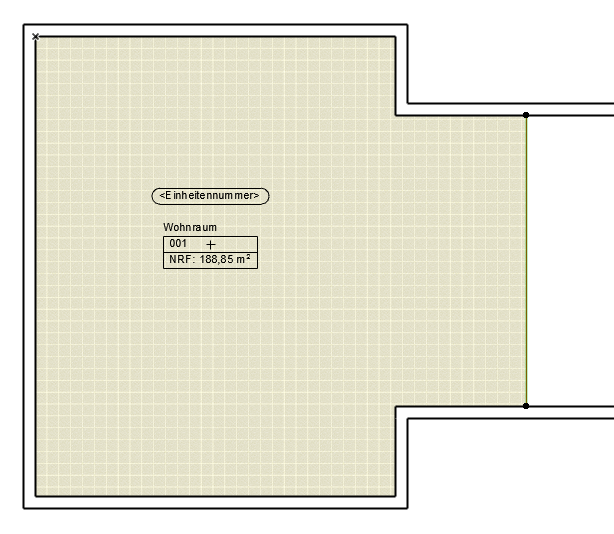

Sie können im Grundriss auch Linien als 2D-Raumflächenbegrenzungen definieren. Wählen Sie die Linien aus, die sich wie Raumflächenbegrenzungen verhalten sollen, und aktivieren Sie das Kontrollkästchen Raumflächen-Begrenzung im Dialogfenster Linien-Auswahleinstellungen.


Es gibt eine Reihe von Situationen, in denen Linien als Raumflächenbegrenzung definiert werden müssen. Beispiel:

Modellierung von Raumumfängen in Rohbauplanungen

Atrien in Gebäuden

Räume, die mehrere, sehr unterschiedliche Boden- und/oder Deckenhöhen aufweisen


Dachgeschoss mit unterschiedlichen Boden- und Dachhöhen

Räume aktualisieren

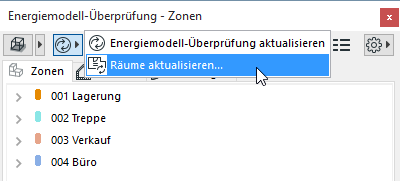

Verwenden Sie den Befehl Räume aktualisieren links oben in der Palette Energiemodell-Überprüfung, nachdem Sie die Geometrie der Räume bzw. Raumflächenbegrenzungen geändert haben. Auf diese Weise wird sichergestellt, dass das Energiemodell den aktuellen Status des ARCHICAD-Modells widerspiegelt.


Raummodellierungskonventionen

Modellieren Sie mehrgeschossige, innenliegende Räume (z. B. Treppenhäuser oder Atrien) mit separaten Raumflächen in jedem ARCHICAD Geschoss.

Multistory_Thermal_block_-_Staircase_1.png    Multistory_Thermal_block_-_Staircase_2.png

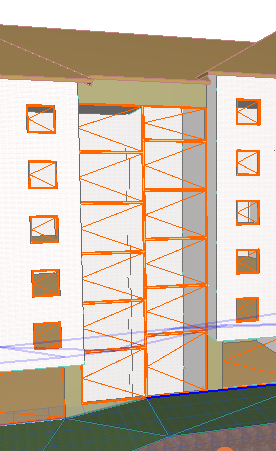

Treppenhaus – Modellierung eines mehrgeschossigen, innenliegenden Raums

Adiabatische Wände sind Wände der Gebäudehülle, die beheizte Räume trennen. Sie werden wegen des fehlenden Temperaturausgleichs zwischen den Räumen als adiabatisch bezeichnet. Ein typisches Beispiel ist eine Brandschutzmauer, die Reihenhäuser oder andere nebeneinander liegende Gebäude trennt.

Modellieren Sie in einem solchen Fall die Oberfläche von benachbarten Gebäuden, die an Ihr Gebäude angrenzen, mit dünnen ARCHICAD Räumen. Verwenden Sie in jedem Geschoss Ihres Projekts eine separate Raumfläche.
