Zum Aufrufen dieses Dialogfensters müssen Sie mindestens zwei Schraffurelemente auswählen. Verwenden Sie den Befehl Bearbeiten > Vereinigen & Zerlegen > Schraffuren-Vereinigung.
Für allgemeine Informationen über diese Funktion siehe Vereinigen von Linien und Schraffuren in Zeichnungsfenstern.

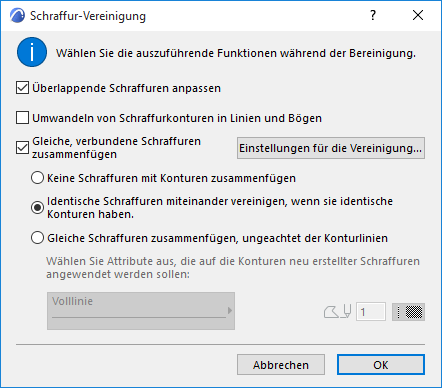

Überlappende Schraffuren trimmen: Alle ausgewählten Schraffuren, die sich ganz oder teilweise überlappen, werden so getrimmt, dass nur die obere Schraffur erhalten bleibt; alle anderen Schraffuren (oder Teile von Schraffuren), die unterhalb der obersten Schraffur verdeckt sind, werden gelöscht.
Anmerkung zu überlappenden Schraffuren mit transparentem Hintergrund: Wenn die Schraffur der obersten Ebene einen transparenten Hintergrund hat, bleiben alle Schraffuren mit Voll-Hintergrund darunter erhalten, da sie sichtbar sind.
Ausnahme: Wenn mehrere transparente Schraffuren übereinander liegen, bleibt nur die oberste Schraffur vollständig erhalten; alle darunter liegenden Schraffuren oder Teile davon, die einen transparenten Hintergrund haben und von der obersten Schraffur verdeckt sind, werden gelöscht.
Umwandeln von Schraffurkonturen in Linien und Bögen: Alle Schraffur-Konturen werden in einfache Liniensegmente/Bögen zerlegt.
Identische angrenzende Schraffuren vereinigen: Alle aneinander angrenzenden Schraffuren (unabhängig von der Darstellungsreihenfolge) mit identischen Schraffureinstellungen/Farben werden zu einer einzigen vereinigt.
Anmerkung: Bei Identische angrenzende Schraffuren vereinigen bedeutet “identisch”, dass Schraffuren identische Füllmuster, identische Farben für Vorder- und Hintergrund und identische Ausrichtungen aufweisen müssen. Schraffuren mit unterschiedlichen Musterausrichtungen (Projektursprung/Schraffurursprung/Verzerrung) werden nicht vereinigt.
Die resultierende Schraffur trägt die ID der größten der ursprünglichen Schraffuren.
Aufsicht/Untersicht vereinigter Schraffuren: Wenn Sie “Identische angrenzende Schraffuren vereinigen” markiert haben, werden drei verschiedene Optionen aktiviert.
•Schraffuren mit Konturlinien nicht vereinigen: Solche Schraffuren werden bei der Vereinigung gar nicht berücksichtigt.
•Identische Schraffuren mit identischen Konturen vereinigen: Nur Schraffuren, die auch identische Konturen aufweisen, werden vereinigt.
•Gleiche Schraffuren vereinigen, ungeachtet der Konturlinien: Alle identischen Schraffuren werden unabhängig davon vereinigt, ob sie Konturen haben oder nicht und auch unabhängig davon, ob ihre Konturen identisch sind oder nicht. Wenn Sie diese Option markieren, werden zusätzliche Bedienelemente aktiviert, mit denen Sie den Linientyp und den Stift der Konturen definieren können, die nach der Konsolidierung gelten.
Anmerkung: Wenn Sie “Umwandeln von Schraffurkonturen in Linien und Bögen” markiert haben, stehen diese Optionen nicht zur Verfügung, da die Schraffurkonturen nach der Vereinigung nicht mehr existieren.
Schraffuren mit unterschiedlichen Musterausrichtungen (Projektursprung/Schraffurursprung/Verzerrung) werden nicht vereinigt.

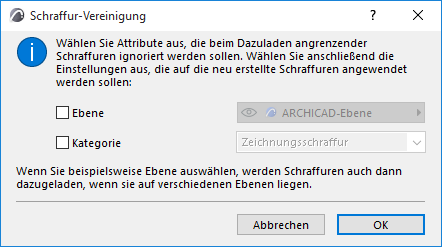

Vereinigungs-Einstellungen: Wenn Sie "Gleiche, verbundene Schraffuren zusammenfügen" ausgewählt haben, wird die Schaltfläche Einstellungen für die Vereinigung... aktiviert. Klicken Sie, um Schraffur-Vereinigung aufzurufen und die Attribute der Schraffuren, die aus dem Vereinigungsprozess resultieren, zu definieren.
Markieren Sie eines oder beide dieser Attribute:
•Ebene
•Kategorie
Das Markieren eines Attributs an einer Stelle bewirkt, dass diese Attribute beim Vereinigen angrenzender Schraffuren nicht berücksichtigt werden.
•Wenn Sie beispielsweise “Kategorie” markieren, vereinigt das Programm angrenzende Schraffuren auch dann, wenn die Schraffuren nicht der gleichen Schraffurkategorie zugewiesen sind (wenn z. B. eine Schraffur eine “Zeichnungsschraffur” ist und die andere eine “Deckschraffur”.
Für jedes in diesem Dialogfenster markierte Attribut werden die Bedienelemente Ebene/Kategorie aktiviert, sodass Sie eine Ebene/Kategorie für die Schraffuren angeben können, die aus dem Vereinigungsprozess resultieren.
•Nach dem Markieren von Kategorie müssen Sie beispielsweise entscheiden, ob die neue Schraffur, die aus der ursprünglichen Zeichnungs- und der Deckschraffur vereinigt wurde, ab jetzt eine Deckschraffur, eine Zeichnungsschraffur oder eine Schnittschraffur sein soll.
