3D-Dokument-Einstellungen

Das Dialogfenster 3D-Dokumenteinstellungen steht wie folgt zur Verfügung:

über das Kontextmenü der aufgelisteten 3D-Dokumentelemente im Navigator

über die Schaltfläche Einstellungen unten in der Navigator-Projektmappe, wenn ein 3D-Dokument ausgewählt wurde

aus dem Kontextmenü eines 3D-Dokumentfensters

im Menü Dokumentation > Dokumentationswerkzeuge

Für allgemeine Informationen über dieses Thema, siehe 3D-Dokument.

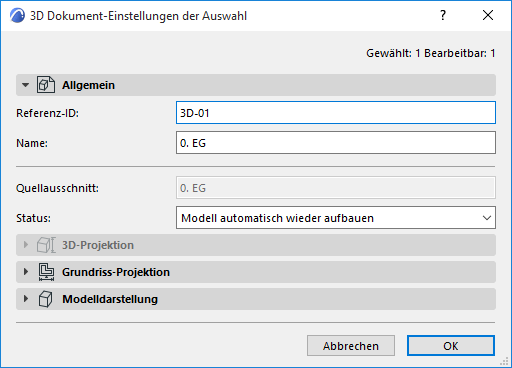

3D-Dokument-Einstellungen - Teilfenster Allgemein

3DDSettingsDefault.png   3DDSettings.png

Referenz-ID: Eine ID wird standardmäßig zugeteilt. Sie können sie ändern, indem Sie einen beliebigen anderen Wert ins Feld eingeben.

Name: Erscheint in der Navigatorpalette und in der Titelleiste des 3D-Dokumentfensters.

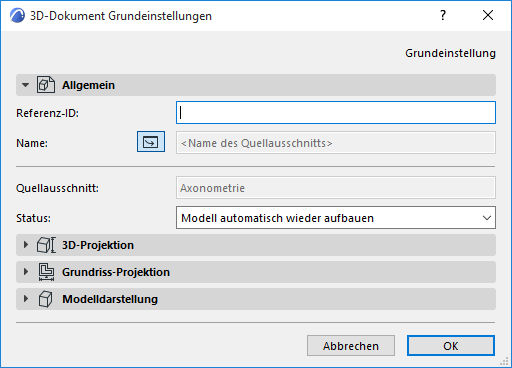

In den 3D-Dokument Grundeinstellungen können Sie das Symbol Quellausschnitt Name aktivieren: dadurch wird der Name des Quellenausschnittes automatisch dem Namen des neu erstellten 3D-Dokuments zugewiesen.

Anmerkung: Mit dieser Option wird lediglich der Name des Quellenausschnitts zum Zeitpunkt der Erstellung festgelegt; Änderungen der Geschossnamen werden nicht automatisch nachverfolgt. Sie können dies später in einen beliebigen Text ändern.

Status: Definieren Sie die Verknüpfung zwischen dem 3D-Dokument und dem Modell.

Modell automatisch wiederaufbauen: Falls sich das Modell geändert hat, wird das 3D-Dokument jedes Mal automatisch neu aufgebaut, wenn es geöffnet oder in den Bildschirm-Vordergrund gebracht wird.

Manuelles Wiederaufbauen (Modell): Das 3D-Dokument kann aus dem Modell nur über den Befehl Ansicht > Neuaufbau > Anhand des Modells neu aufbauen wiederaufgebaut werden. (Der gleiche Befehl steht auch über das Kontextmenü des 3D-Dokuments und über das Kontextmenü der Projektmappe zur Verfügung.)

Anmerkung: Es gibt keine 3D-Dokumente vom Typ Zeichnung (vollständig vom Modell gelöst).

3D-Dokument-Einstellungen - Teilfenster 3D-Projektion

Dieses Paneel steht nur für solche 3D-Dokumente zur Verfügung, die auf dem 3D-Fenster basieren.

Dieses Paneel enthält Informationen zu:

dem Quell-3D-Fenster des ausgewählten 3D-Dokuments (begrenzt/unbegrenzt durch Auswahl/Markierungsrahmen); und

dem aktuellen 3D-Fenster (begrenzt/unbegrenzt durch Auswahl oder Markierungsrahmen)


Verwenden Sie die nächsten drei Bedienelemente zur Neudefinition des momentan ausgewählten 3D-Dokuments:

Siehe Neu Definieren des 3D-Dokuments.

3D-Dokument-Einstellungen - Teilfenster Grundriss-Projektion

Dieses Teilfenster enthält Optionen für 3D-Dokumente auf der Basis einer Grundriss-Projektion.


Quellausschnitt: Zeigt den Namen des Grundrisses an, auf dem dieses 3D-Dokument beruht.

Ausrichtung: Wählen Sie eine Option aus, um festzulegen, in welche Richtung von der Schnittebene aus projiziert werden soll:

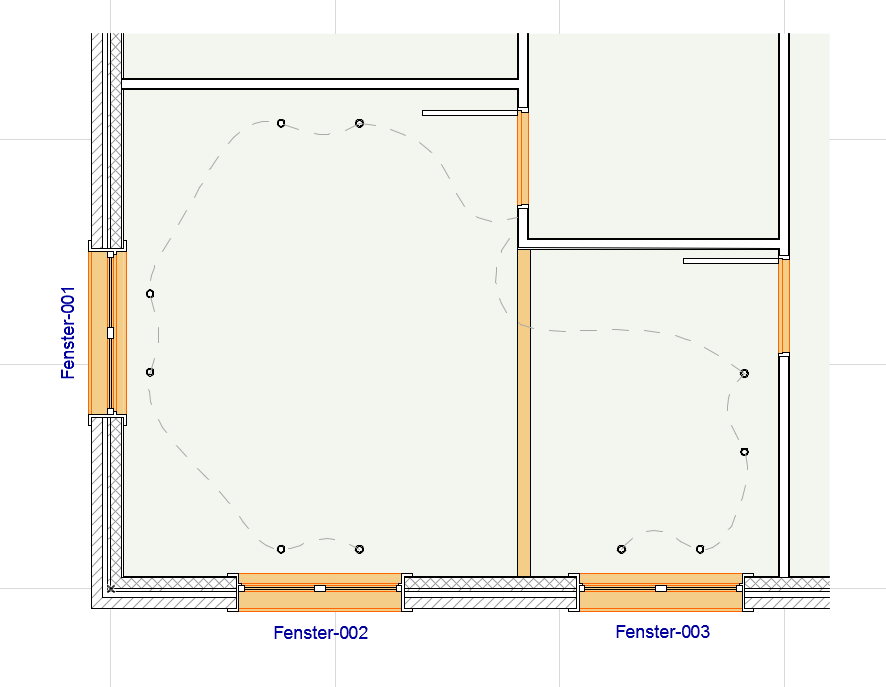

Deckenspiegel: “Aufwärts”-Projektion von der Schnittebene aus. Zeigt ein gespiegeltes Bild des Überkopf-Teils des Modells an.

Definieren Sie den Umfang der Projektion: z. B. Anzeige oberhalb bis 1 Geschoss darüber.

Definieren Sie optional einen positiven oder negativen Versatz von der Geschossbegrenzung der Projektion.

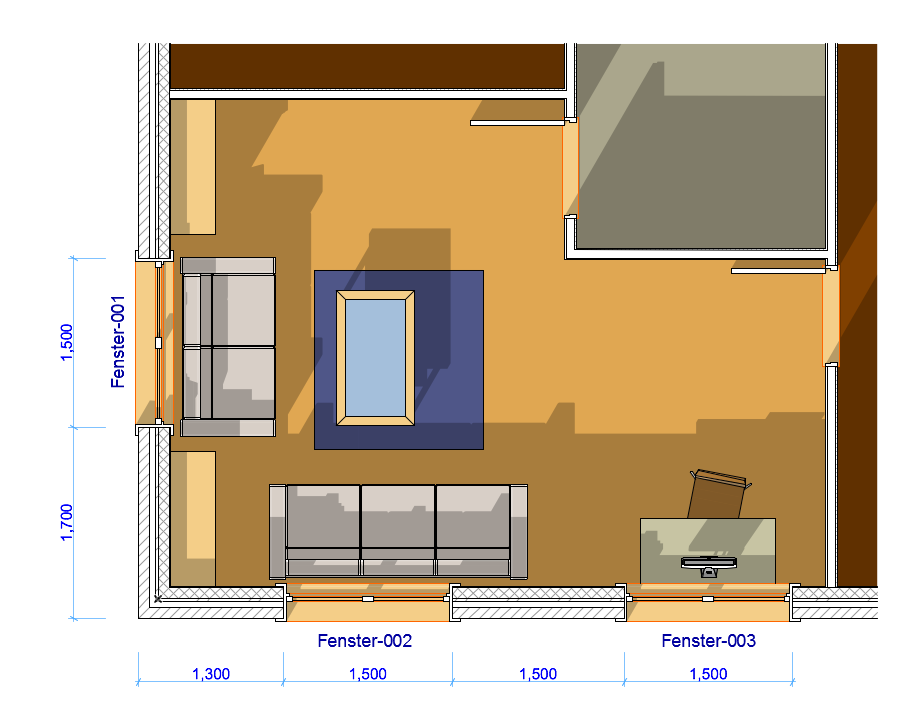

Grundriss: “Nach unten”-Projektion von der Schnittebene aus (nach unten zum Boden hin): Z. B. Anzeige unterhalb bis 1 Geschoss darunter.

Definieren Sie optional einen positiven (nach oben) oder negativen (nach unten) Versatz von der Geschossbegrenzung der Projektion.


Höhe der Schnittebene: Legen Sie die Höhe der Schnittebene fest, von der aus die Grundriss-Projektion erstellt werden soll. Die Höhe der Schnittebene wird von dem Grundriss-Geschoss, das die Quelle des 3D-Dokument darstellt, aus gemessen.

Informationen zu Auswahl/Markierungsrahmen: Das Dialogfenster bietet Informationen zur Grundriss-Darstellung des ausgewählten 3D-Grundrissdokumentes. Es gibt an, ob im Grundriss beim Erstellen des 3D-Dokuments eine Auswahl oder ein Markierungsrahmen verwendet wurde: Dies begrenzt den Inhalt des resultierenden 3D-Dokuments.

Anmerkung: Das Grundriss-Darstellungsfenster ist nicht unbedingt identisch mit dem momentan geöffneten Grundrissfenster.

Falls Sie das Feld Neu definieren unten markiert haben, erhalten Sie Informationen darüber angezeigt, ob das resultierende, neu definierte 3D-Dokument zugeschnitten wird oder ob es das gesamte Modell zeigt.


3D-Dokument-Einstellungen - Teilfenster Modelldarstellung

Siehe Modelldarstellung (Schnitt/Ansicht).

Wichtig: Diese Einstellungen gelten für das 3D-Dokument und sind unabhängig vom Quellenfenster.

Verdeckte Kanten

Markieren Sie diese Option, um die verdeckten Kanten der Elemente anzuzeigen, die sonst in dieser Ansicht ausgeblendet wären.

Linientyp und Linienstift für die verdeckten Kanten einstellen.

Auf Schnittebene anzeigen: Steuert die Sichtbarkeit der verdeckten Linien, die mit der Schnittebene oder den Begrenzungen des Anzeigebereichs zusammenfallen.

Elementkonturen am Rand des 3D-Dokuments (für 3D-Dokumente auf Grundriss-Basis)

Aktivieren Sie dieses Kontrollkästchen, um eine Konturlinie an den Stellen hinzuzufügen, an denen sich Elemente mit der 3D-Dokumentengrenze schneiden.

Optional können Sie den Linientyp und die Farbe überschreiben.
