Heizkörpernische (für Fenster)

Nachfolgend finden Sie eine Beschreibung der Seite Heizkörpernische der individuellen Einstellungen für ein einfaches Fenster aus der INTERNATIONALEN ARCHICAD -Bibliothek.

Verwenden Sie diese Seite, um eine Heizkörpernische unter dem Fenster zu definieren (um beispielsweise Platz für einen Radiator zu schaffen).

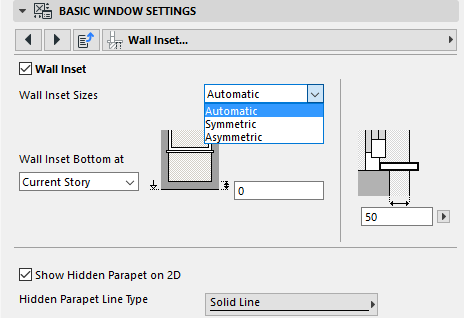

Wählen Sie eine Größe für die Heizkörpernische aus:

•Automatisch: Die Breite der Nische entspricht immer der Breite des Fensters.

•Symmetrisch: Definieren einer festen Breite und einer festen Höhe für die Nische, die symmetrisch zur Fensteröffnung erstellt wird.

•Asymmetrisch: Definieren unterschiedlicher Überhänge (von rechts und von links) für die horizontale Position der Nische. Definieren Sie eine einzige feste Höhe für die Nische.

Für alle Nischen:

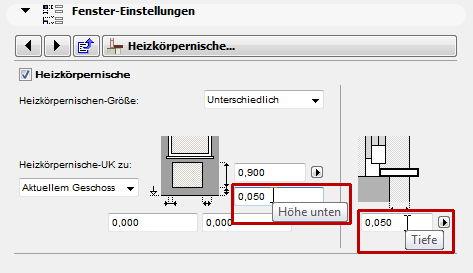

•Definieren Sie die Untere Höhe der Heizkörpernische, oder behalten Sie den Wert 0 bei, wenn sich die Nische bis zum Boden erstrecken soll.

•Definieren Sie die Tiefe der Nische.

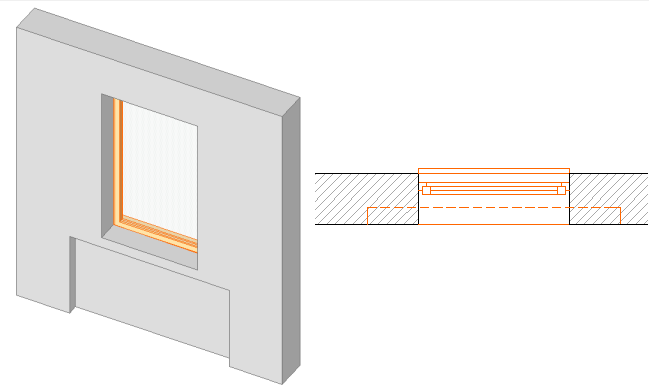

Verdeckte Nischen in 2D anzeigen: Markieren Sie dieses Kästchen, um in 2D-Ansichten die durch die Nische erstellte Linie anzuzeigen, auch wenn die Schnittansicht durch die Wand und/oder die Fensteröffnung blockiert ist.
