Rahmen und Türblattdimensionen (für Türen)

Nachfolgend finden Sie eine Beschreibung der Seite Rahmenart und -dimensionen der individuellen Türeinstellungen für eine “Flügeltür” mit Seitenfenster und Riegel aus der INT ARCHICAD-Bibliothek.

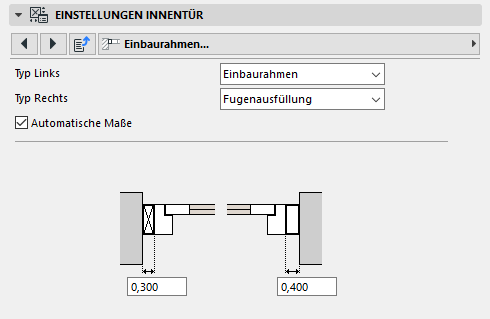

Rahmen: Wählen Sie einen Rahmentyp aus.

Anmerkung: Wenn die ausgewählte Tür zweiflüglig ist (festgelegt auf der Registerseite Grundeinstellungen), wird automatisch der einfachste Block-Stil benutzt. In diesem Fall sind keine anderen Optionen verfügbar.

Legen Sie je nach ausgewähltem Rahmentyp Parameter für die Rahmenbreite und Stärke fest sowie für die Stärke des Blattes und des Glases.

Rahmendicke=Wanddicke: Markieren Sie diese Option, um dem Rahmen und der Wand die gleiche Dicke zu geben.

Heben Sie die Auswahl von Einheitliche Rahmendicke auf, wenn Sie den Parameter Rahmendicke variieren wollen.

Anmerkung: Standardmäßig ist dieses Kontrollkästchen markiert und grau (nicht verfügbar.) Dieser Parameter wird nur verfügbar, wenn Sie die Rahmendicke gleich festgelegt haben wie die Wand-Dicke, und wenn sich alle Tür-Flügelrahmen in die gleiche Richtung öffnen. (Standardmäßig öffnen sich Türblätter und ihre Seitenfelder in entgegengesetzten Richtungen.)
