Ferramenta de Abertura - Sobreposição de Superfícies

Modelagem, visualização e documentação dos elementos das aberturas mais precisas - visando permitir maior flexibilidade do projeto, especialmente para aberturas em um contexto arquitetônico.

•O painel Novo Modelo, como em outras ferramentas, permite sobrepor as superfícies da extrusão das aberturas e as extremidades separadamente

•Novos campos de programação de aberturas para a saída das áreas de superfície pintadas e nome da superfície

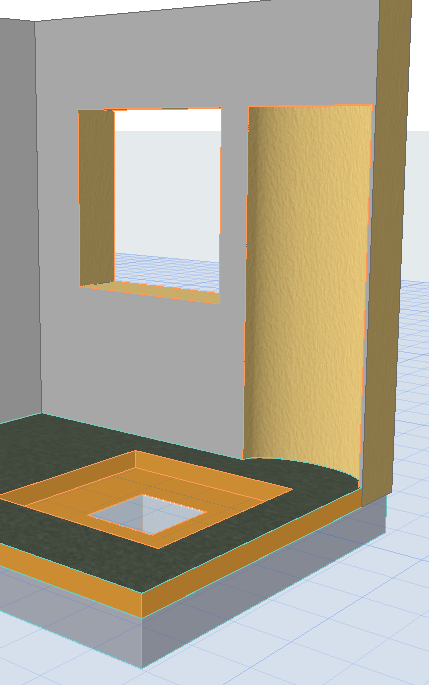

Até agora, as aberturas utilizavam automaticamente o mesmo tipo de acabamento das superfícies dos elemento que a cortavam.

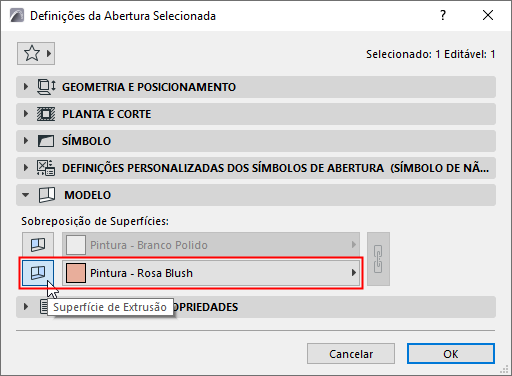

A partir do Archicad 26, use o novo painel Modelo nas definições de abertura para atribuir sobreposições de superfície - separadamente para a extrusão de abertura (onde se corta) e/ou a extremidade da abertura (onde se corta em outro elemento, como em um nicho).

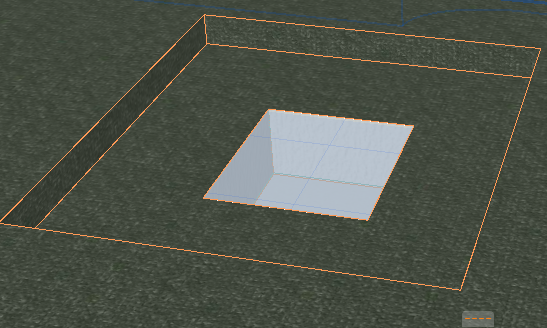

Agora você pode exibir aberturas de forma mais realista em seu contexto arquitetônico.
