Geração automática de cargas acidentais

Até agora, as zonas do Archicad funcionavam principalmente para categorizar os espaços.

A partir do Archicad 26, os dados de zona são traduzidos em valores de carga acidentais. Um novo comando gera cargas acidentais automaticamente, com base nas categorias de carga que você mapeou para as suas classificações. Sempre que o modelo mudar, você pode facilmente atualizar as cargas acidentais com apenas um clique.

Com esta característica, os engenheiros estruturais podem acessar informações detalhadas diretamente do modelo físico para uma coordenação mais rápida do modelo e com menos entradas manuais de dados.

Como isso funciona?

•Mapeie suas zonas (através de sua Classificação) para a Categoria de Carga apropriada

•As categorias de carga determinam os valores das cargas acidentais. O Archicad vem com as definições padrões de Categoria de Carga (baseado na EN1991-1-1:2002 - Eurocode 1: Actions on Structures - Part 1-1: General Actions), que você pode personalizar conforme necessário.

•No modelo Analítico Estrutural: use Modelagem > Elementos Analíticos Estruturais > Gerar/Atualizar Cargas Acidentais

Quais zonas geram cargas acidentais?

•As cargas acidentais são geradas para zonas que atendem as seguintes condições:

•Quando a Zona for classificada (Definições de Zona)

•Quando a classificação das Zonas for mapeada para uma Categoria de Carga (diálogo Mapeamento de Carga)

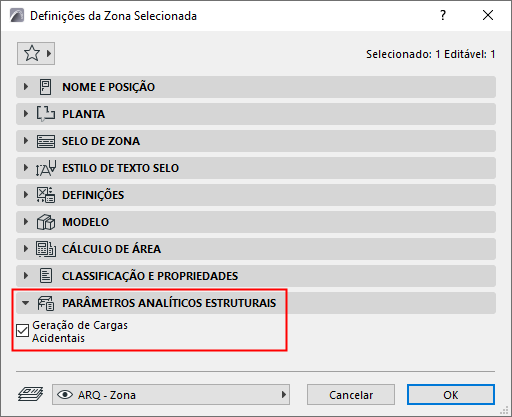

•Quando a Caixa de seleção "Geração de Cargas Acidentais" estiver ativada (Definições de Zona)

Verificar Categorias de Carga

Abra o diálogo de Opções > Categorias de Carga

Para cada categoria, revise e defina os valores de cargas acidentais, conforme necessário, ou crie uma nova Categoria de Carga.

Nota: A unidade do valor (por exemplo, KN/m2) é ajustada em Força de Superfície localizada em Preferências do Projeto > Unidades de Carga Estrutural

Nota 2 Os valores padrões fornecidos são baseados na EN1991-1-1:2002 - Eurocode 1: Action on Structures - Part 1-1: General Actions

Configurar o Mapeamento de Carga

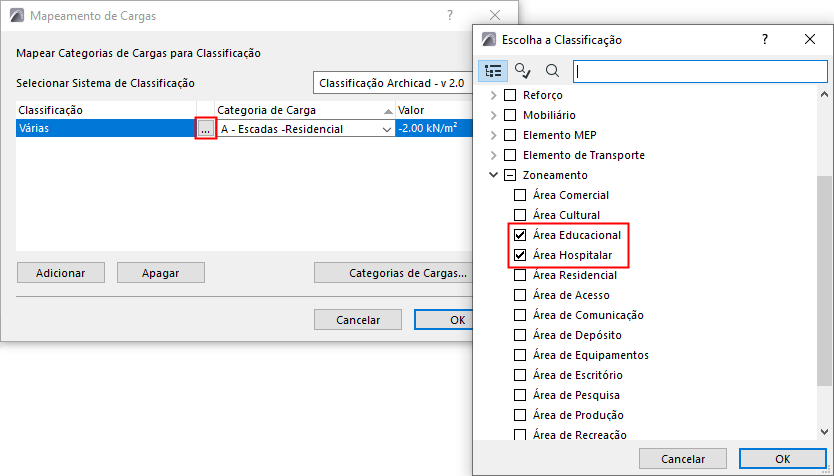

Abra Opções > Mapeamento de Cargas

Use esta tabela para mapear as Classificações (coluna da esquerda) para as Categorias de Carga (coluna do meio).

Você pode mapear uma ou mais classificações de zonas para qualquer Categoria de Carga única: aqui, as classificações "Sala de reuniões" e "Escritório" foram mapeadas para uma única Categoria de Carga.

Comando Gerar Cargas Acidentais

1.Certifique-se de que o Modelo Analítico Estrutural está ligado.

2.Use Modelagem > Elementos Analíticos Estruturais > Gerar/Atualizar Cargas Acidentais.

3.Verifique as cargas das superficiais resultantes em 3D.

Atualização de Cargas Acidentais

Quando o modelo muda, você pode atualizar as cargas acidentais da mesma maneira:

Use Modelagem > Elementos Analíticos Estruturais > Gerar/Atualizar Cargas Acidentais.

Novas cargas acidentais são criadas, atualizadas ou apagadas conforme necessário, para refletir mudanças no modelo (por exemplo, na geometria do projeto ou na classificação da zona).
