Suporte de vigas e pilares em forma trapezoidal /multisegmentadas no Exportador do SAF

Cálculos analíticos mais precisos agora são possíveis, graças à exportação e importação mais precisa de vigas ou pilares em forma trapezoidal ou multisegmentadas com perfis variados.

O Modelo Analítico Estrutural pode agora exportar todas as seções transversais necessárias para o Formato Analítico Estrutural (SAF), ao invés de apenas o Perfil de Substituição único usado nas versões anteriores.

A manipulação das seções transversais variadas é uma opção nova e adicional no Archicad 26. Escolha esta opção durante as etapas posteriores de desenvolvimento do projeto, exigindo cálculos mais precisos

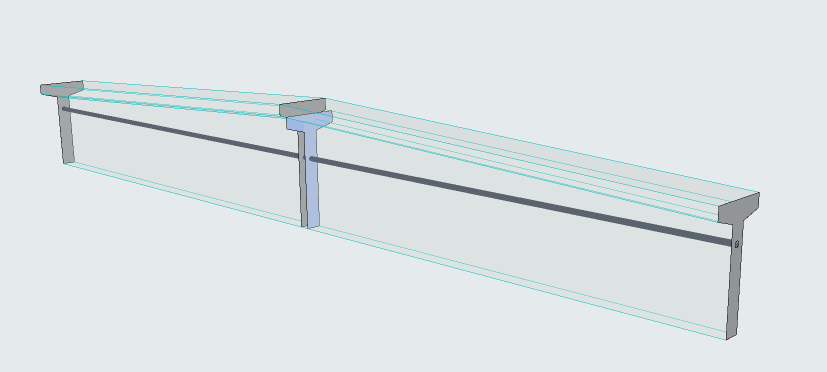

Modelo físico original no Archicad

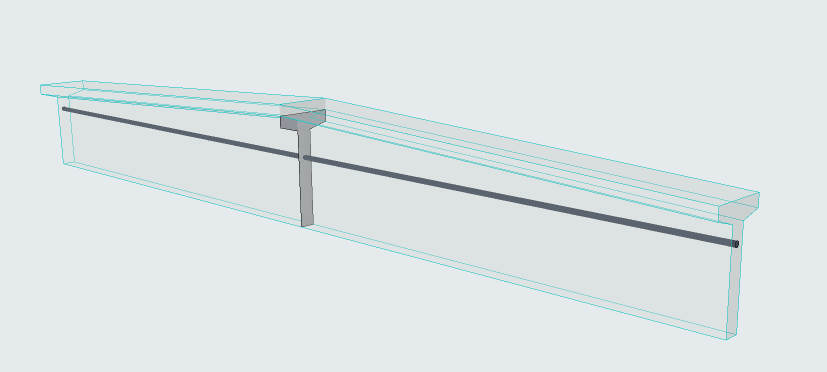

Em forma Trapezoidal (Exportação usando perfil único de substituição)
Como no Archicad 25

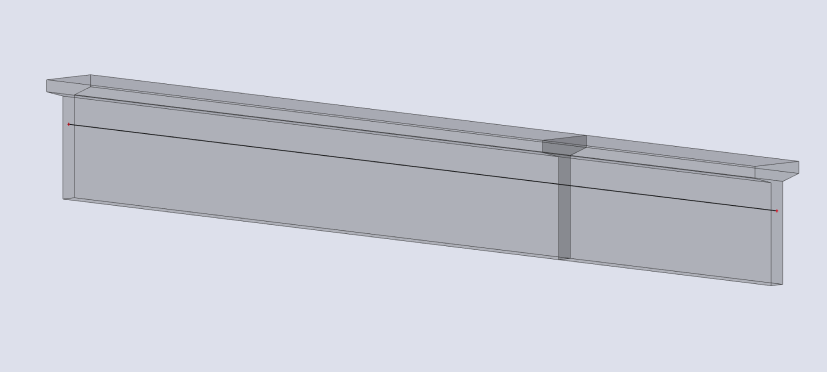

Exportação de forma Trapezoidal no software de análise

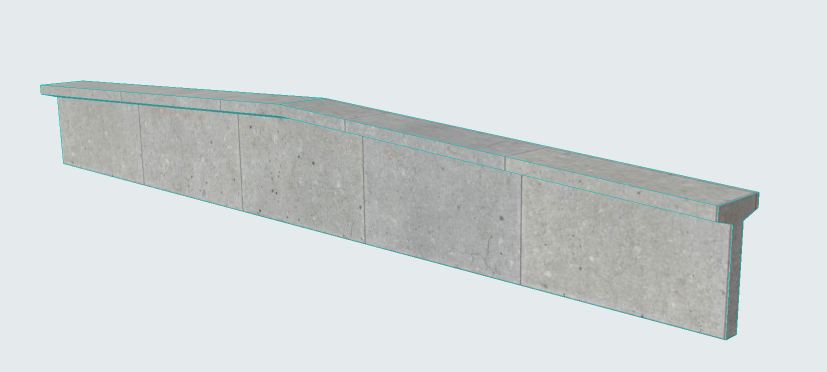

Seções transversais variadas (Exportação de todas as seções transversais)
Como no Archicad 26

Seções transversais variadas nos software de análise

Acesse a opção Seções Transversais Variadas nas definições dos elementos Vigas ou Pilares (para qualquer membro 1D com um perfil variado):


•A opção "Seções Transversais Variadas" preserva todos os detalhes do modelo físico, exportando todos os dados de suas seções transversais

•A opção "Seções Transversais Variadas" também permite escolher um "perfil de substituição", mas a sua única função é posicionar o membro 1D

•Mostrar/esconder este perfil de substituição com a nova alternância na barra de ferramentas Estrutural - para ajudá-lo a entender e corrigir o posicionamento dos membros


Quando você importa o arquivo SAF de volta para o Archicad, os elementos recebidos, com seus perfis variáveis, são representados com precisão em seu modelo.
