Editar Tipo de Linha (tracejado)

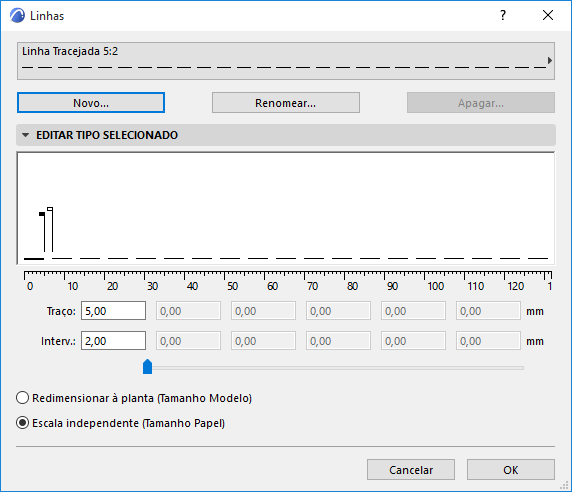

Use este painel para editar graficamente o primeiro componente da linha tracejada selecionada. As bandeiras pretas e brancas representam os seções da linha tracejada.

Cada bandeira preta representa o limite de um traço da linha, cujo comprimento pode ser editado, arrastando a bandeira na direção horizontal, ou editando o valor nos campos Traço.

As bandeiras brancas representam o intervalo entre cada traço e podem ser editadas da mesma forma.

Os valores nas caixas de edição numérica são indicados conforme as normas de medida, definidas em Opções > Preferências do Projeto > Unidades de Trabalho.
