Editar Tipo de Linha (Símbolo)
Para criar um novo tipo de linha simbólica:
1.Desenhe a estampa na Planta Baixa ou em outra janela, usando Linhas, Arcos e Pontos Quentes.
2.Selecione todos os componentes da estampa
3.Selecione Edição > Copiar.
4.Abra o diálogo Linhas(Opções > Atributos do Elemento > Linhas)
5.Clique em Novo.
6.Na caixa de diálogo Nova Linha, selecione a opção Símbolo e clique OK.

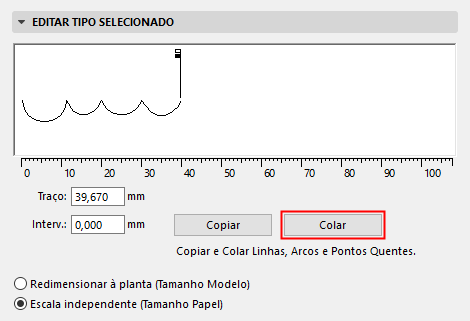

7.Na caixa de diálogo Linhas, clique em Colar, abaixo da área gráfica editar tipo selecionado.
O símbolo previamente capturado aparecerá na Janela de edição gráfica. Pode editar a escala do componente da linha e do intervalo entre cada componente, arrastando os marcadores na janela, ou editando os valores numéricos nos campos apropriados. O componente da linha será dimensionado como um todo.
Notas: só podem ser utilizadas Linhas, Arcos, ou Pontos Quentes na definição de linhas simbólicas. Se a seleção de componentes copiada da Planta incluir splines, tramas, texto ou outros elementos, estes não serão colados na caixa de diálogo Linhas. A caixa de contorno do símbolo colado será centrado pelo eixo da linha de Símbolo. Se a Origem do Projeto estiver localizada dentro da caixa de contorno dos elementos copiados, será utilizada para o alinhamento.
As operações normais de Copiar-Colar não funcionam nesta caixa de diálogo.
Para alterar uma linha simbólica depois dos componentes originais terem sido apagados da Planta, selecione a linha a ser editada na caixa de diálogo Linhas e clique em Copiar. Depois cole esses componentes na Planta onde as pode editar.
A aparência das linhas na tela, impressora ou plotter depende das seguintes opções:
1283n•Escala à planta (Tamanho Modelo): utilize esta opção para garantir que o tipo de Linha atual será apresentada na mesma escala que o modelo em cada impressão.
Nota: evite editar um tipo de linha de escala se a escala de projeto for diferente do tipo de linha, dado que será distorcida.
1283n•Escala Independente (Tamanho do papel): clique nesta opção para visualizar, plotar e imprimir a definição do tipo de linha atual em um tamanho fixo, qualquer que seja a escala de saída.
Espessura de Linha
Por padrão, todas as linhas serão exibidas na largura de Espessura Mínima, com um pixel de espessura.
Adicionalmente, você pode ativar Linhas de Corte a Cheio (Visualização > Opções de Visualização na Tela); desta forma, todas as linhas de corte terão mais espessura (dois píxeis, independentemente da espessura real da caneta). Todas as outras linhas serão visualizadas no formato Espessura Mínima.
A alternativa à Espessura Mínima é visualizar cada Espessura Real da Linha da caneta: ativar a Espessura Real da Linha em Visualização > Opções de Visualização na Tela. A espessura de cada linha (em função do valor da caneta, definido na caixa de diálogo Canetas e Cores), será visualizada com rigor.
Consulte Opções de Visualização na Tela.
