Editar e gerenciar Materiais de Construção
Abra a caixa de diálogos Materiais de Construção:
1283n•Opções > Atributos do Elemento > Materiais de Construção
1283n•Barra de ferramentas de Atributos (Janelas > Barras de Ferramentas > Atributos)

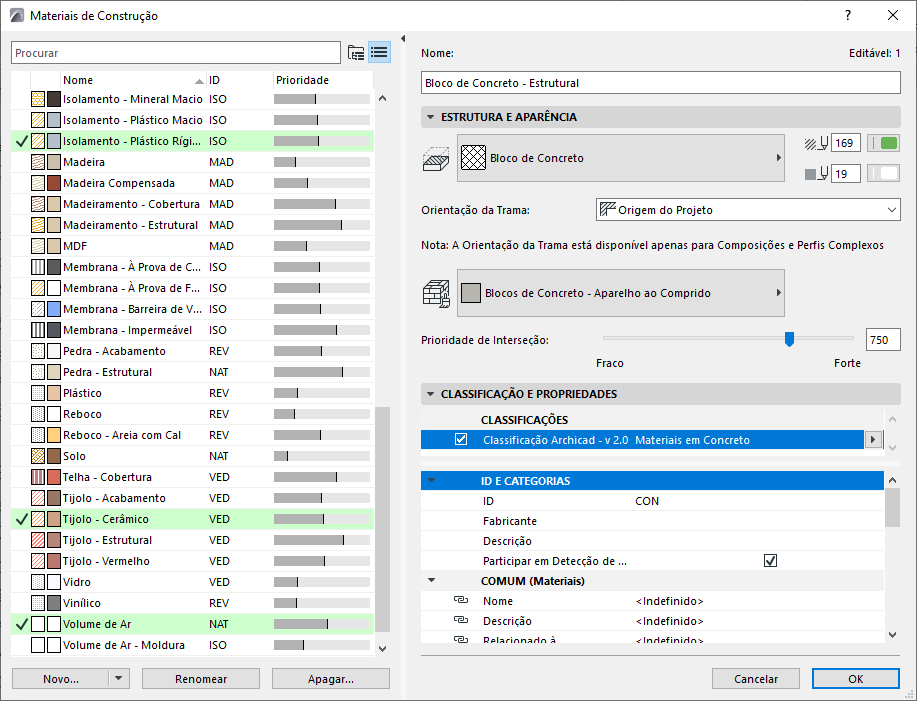

1283n•O painel esquerdo lista os Materiais de Construção do projeto, por Nome, ID, e Prioridade de Interseção.
1283n•Os materiais de construção usados pelos elementos atualmente selecionados são listados com uma marca de seleção e destacados em verde.

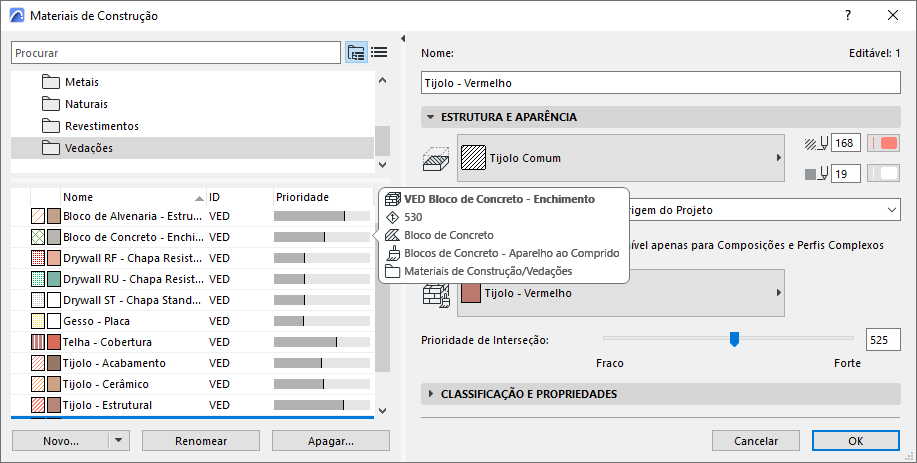

Nota: Passe o mouse sobre um material para ver mais informações sobre o mesmo.
Para mais informações: consulte Usando os diálogos de atributos.
1.Selecione um ou mais Materiais de Construção para editar.
Dica: Na visualização em pastas, selecione uma subpasta para editar todo o seu conteúdo de uma só vez.
2.Use os campos do lado direito da caixa de diálogo para editar as propriedades
Trama de Corte
Escolha uma trama de corte para este Material de Construção. Este pop-up lista apenas as Tramas definidas como Trama de Corte: consulte Categorias de Tramas
Caneta da Trama de Corte para o Primeiro Plano/Caneta do Fundo da Trama de Corte: Escolha a caneta de primeiro plano e a caneta do fundo para este Material de Construção.
Consulte também Eliminação de Linha entre os Elementos do Modelo.
Orientação da Trama
Afeta o padrão da Trama dos Materiais de Construção aplicados apenas a elementos compostos e Perfil Complexo. Escolha uma opção de orientação da trama:
1283n•Origem do projeto: O padrão da Trama tem como referência a Origem do Projeto.
1283n•Origem do Elemento: O padrão da Trama é alinhado com a direção do elemento.
1283n•Ajustado pela Camada: (Disponível apenas para tramas de símbolo.) O padrão se enquadra dentro dos limites da Espessura da Camada.
Definir Padrões de Orientação de Trama Vetorial ou de Símbolo
Tramas do Símbolo como Camadas de Elementos da Composição: Ajustar à Camada
Superfície
Escolha uma Superfície para exibir este Material de Construção em 3D.
Nota: No nível do elemento, você pode sobrepor a superfície em sua caixa de diálogo Definições (Painel do Modelo) ou na Caixa de informações.
