Editar e genrenciar composições

Abra o diálogo Composições:

1283n•Opções > Atributos do Elemento > Composições

1283n•Barra de ferramentas de Atributos (Janelas > Barras de Ferramentas > Atributos)

1283n•Menu de contexto de um elemento composto selecionado:

Use este diálogo para adicionar, editar e gerenciar os atributos de composições do projeto.

Dica: Na visualização em pastas, selecione uma subpasta para editar todo o seu conteúdo de uma só vez.

Para mais informações: consulte Usando os diálogos de atributos.

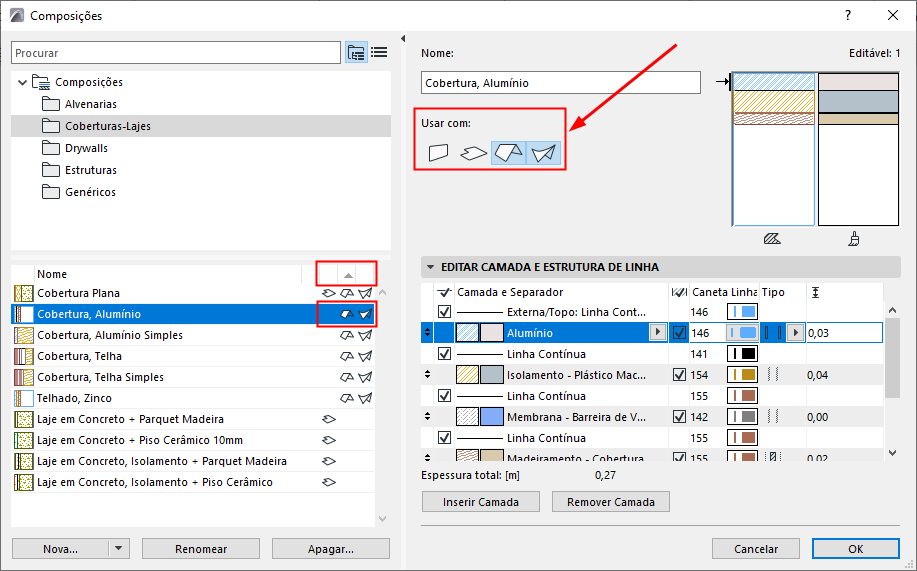

"Use Com" - definir disponibilidade da composição

Para uma ou mais composições selecionadas:

Clique em um ou mais ícones - parede, laje, cobertura e/ou membrana - para disponibilizar a(s) composição(ões) selecionada(s) para ferramentas particulares.

1283n•Por exemplo, você pode definir uma composição para ser usada na cobertura e na membrana. Portanto, este composição aparecerá nos pop-ups composição das definições de cobertura e membrana.

1283n•Na lista de composições à esquerda, clique nos cabeçalhos das colunas para ordenar a lista por estado

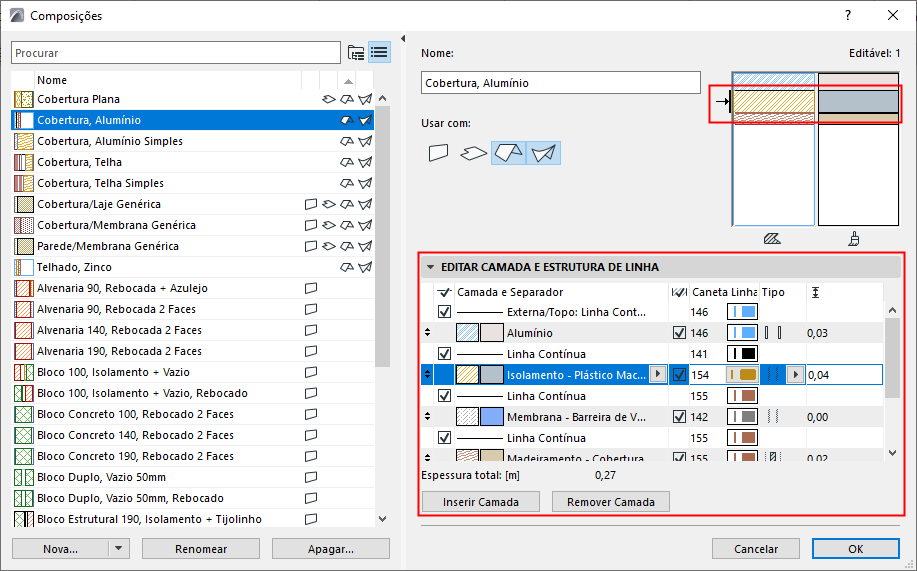

Editar estrutura de camadas e linhas

Para uma composição selecionada: o painel "Editar Camada e Estrutura de Linha" lista suas camadas e linhas separadoras.

Cada camada consiste de um Material de Construção, acrescido das linhas delimitadoras de cada camada, que você pode ligar ou desligar

Verifique a visualização prévia para conferir o corte e a aparência da superfície da composição selecionada ou o tipo de linha. (A seta indica qual parte está selecionada no momento)

Inserir Camada

Selecione uma camada existente, depois clique em Inserir camada para inserir uma nova camada acrescida de um separador acima dela.

Nota: uma composição pode ter até 48 camadas.

Remover Camada

Clique para apagar a camada selecionada. A linha separadora acima também é apagada.

Alterar a ordem da camada

A ordem das camadas em uma composição pode ser importante. A primeira camada listada é considerada

1283n•“Exterior” quando se usa com Paredes

1283n•“Topo” para Cobertura e Laje

1283n•“Lado de Referência” para Membrana.

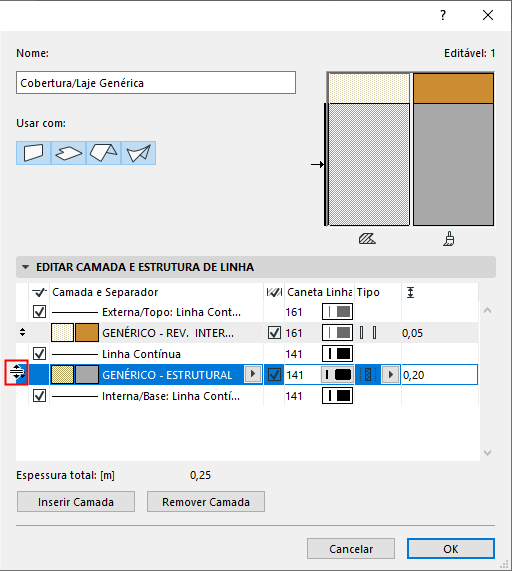

Arraste uma camada para uma nova posição usando as setas para cima/para baixo na borda esquerda da linha selecionada.

Editar Camada do Material de Construção

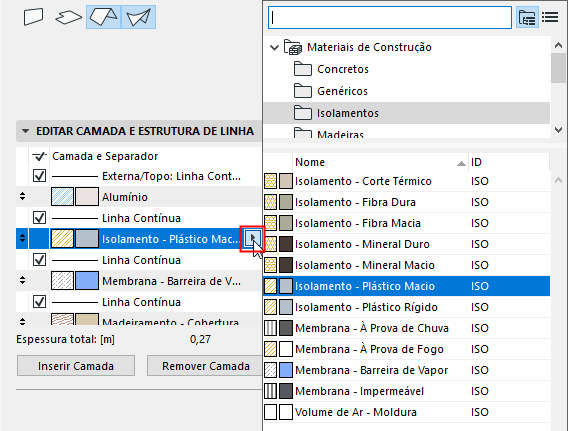

Para uma camada selecionada: clique no pop-up para escolher um Material de Construção diferente.

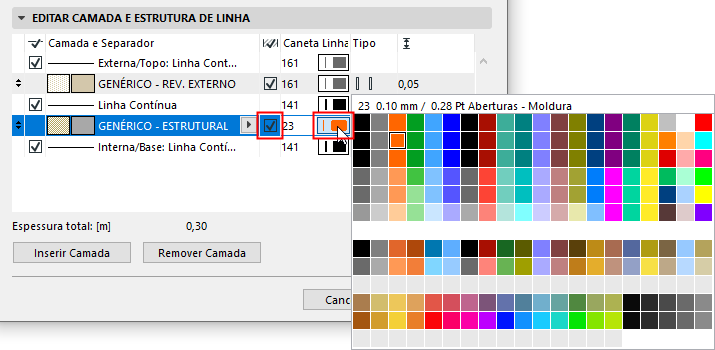

Mostrar/esconder as linhas finais da camada

Para uma camada selecionada: marque a caixa para exibir suas linhas finais.

Use o pop-up para escolher uma caneta para estas linhas.

Definir a estrutura da camada (núcleo/acabamento/outro)

Use o pop-up para definir a pele selecionada como Núcleo, Acabamento ou Outro. Esta definição irá afetar a Visualização da Estrutura Parcial da Composição

Consulte Visualização da Estrutura Parcial.

1283n•Você pode definir camadas múltiplas como “Núcleo”, mas estas camadas têm de estar adjacentes umas às outras.

1283n•Você pode definir múltiplas camadas adjacentes como “Acabamento”, mas têm de incluir uma ou ambas as camadas mais afastadas.

1283n•Se você alterar o Tipo de Camada de núcleo para acabamento, então cada camada entre a camada alterada e a face mais próxima também irá alterar para um acabamento.

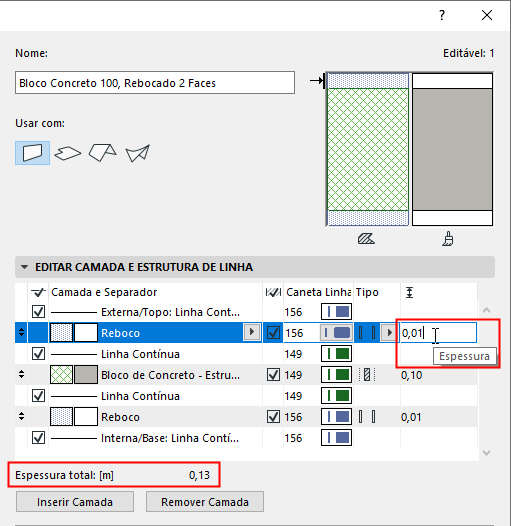

Espessura da camada e espessura Total

Para uma camada selecionada: digite o valor da espessura.

A espessura total da Composição é mostrada abaixo.

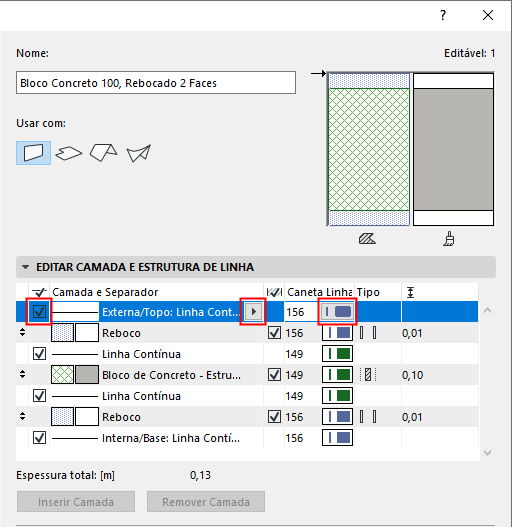

Mostrar/esconder a linha separadora

Para uma linha selecionada: marque a caixa para exibi-la.

Use os pop-ups para escolher o seu tipo de linha e caneta.
