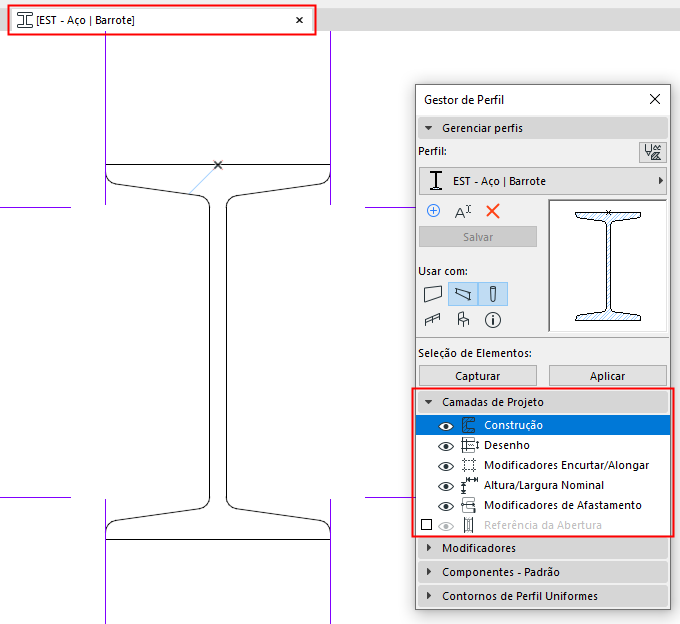

Use este painel para mostrar ou esconder os elementos no Criador de Perfil.
Este painel só está ativo se o Criador de Perfil estiver aberto.
Construção
Mostrar/esconder os elementos de trama ou pontos quentes no Criador de Perfil.
Desenho
Mostra/esconde elementos desenhados com qualquer outra ferramenta de desenho (p.ex. linhas, arcos, polilinhas) no Criador de Perfil.
Modificadores Encurtar/Alongar
Mostra/esconde Modificadores para Encurtar/Alongar, no Criador de Perfil.
Consulte Encurtar/Alongar Modificadores.

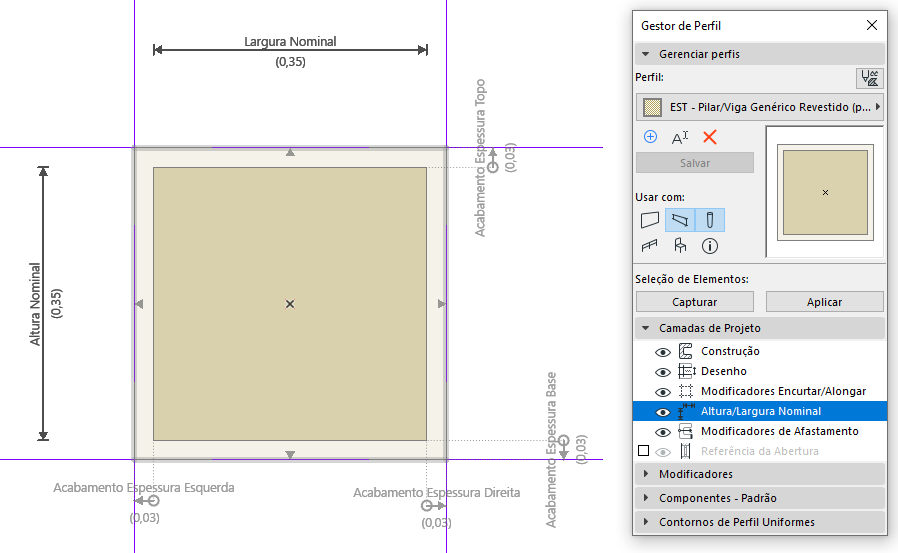

Mostra/esconde as dimensões que indicam a largura e a altura nominal do perfil, no Criador de Perfil.

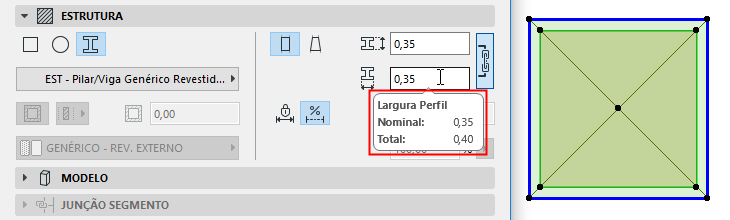

A Largura/Altura Nominal - parâmetros do elemento listável - são mostrados no diálogo Definições do elemento. Esses valores são editáveis nas Definições dos elementos, se os encurtar/alongar das Larguras e/ou Alturas do perfil estiverem habilitados no painel Modificadores.
Consulte Altura/Largura Nominal.
As dimensões de Largura e Altura Nominal podem ser reposicionadas clicando e arrastando em suas linhas de dimensionamento. Seus comprimentos podem ser modificados e alinhados a outra parte do perfil - incluindo fora da caixa delimitadora do Perfil, clicando nas extremidades das dimensões nominais. Se os comprimentos não forem modificados, seus comprimentos serão redimensionados automaticamente para seguir a caixa delimitadora das Tramas, conforme definido no Criador de Perfil.
As terminações das Dimensões Nominais, como os Modificadores para Afastamento, podem ser associadas a nós da Trama, mas isso pode causar uma restrição excessiva. Neste caso, um aviso aparecerá.
Em contraste, os parâmetros da listagem de Altura/Largura Total também incluem ajustes no nível do elemento via Modificadores para Afastamento e refletem o tamanho da caixa delimitadora geral do elemento. O Tamanho Total não é editável no diálogo Definições do Elemento, devido às restrições dos Modificadores para Afastamento.
Modificadores de Afastamento
Mostra/esconde as dimensões atribuídas às bordas/nós realçados no Modificadores para Afastamento.
Mesmo que esteja definido como “esconder”, um Afastamento do Modificador atualmente selecionado na lista de Modificadores será sempre mostrado.
Consulte Modificadores para Afastamento.

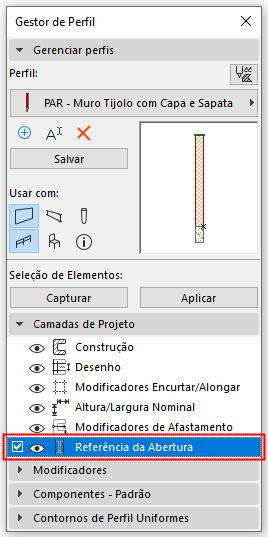

Referência de Abertura (para Paredes com Perfil)
1283n•Marque a caixa para exibir as linhas de referência de abertura no perfil de parede colocado (a linha de referência onde as portas/janelas serão colocadas).
1283n•Clique no ícone Olho para mostrar/esconder as Linhas de Referência das Aberturas na Janela do Criador de Perfis.
1283n•Se necessário, edite, prolongue ou quebre as linhas de acordo com a forma do perfil, para que as aberturas sejam colocadas e orientadas na localização correta.
Se não ativar a Referência da Abertura, as portas/janelas serão colocadas ao longo da caixa delimitadora da parede.
