Verificar sobreposições lineares - Recurso Experimental

Melhore a qualidade do modelo antes de criar a documentação.

A extensão (add-on) detecta pares de elementos sobrepostos: se suas linhas de referência se sobrepõem parcial ou totalmente, estes são considerados sobrepostos. Esses pares são então destacados como Anotações, para que você possa examinar e corrigir cada Anotação, conforme necessário.

Nota: Este é um recurso experimental que ainda não está completo: este não funciona em elementos curvos.

Ativar o recurso

Este é um recurso experimental.

Certifique-se de habilitá-lo em Opções > Ambiente de Trabalho > Mais Opções > Recursos Experimentais:

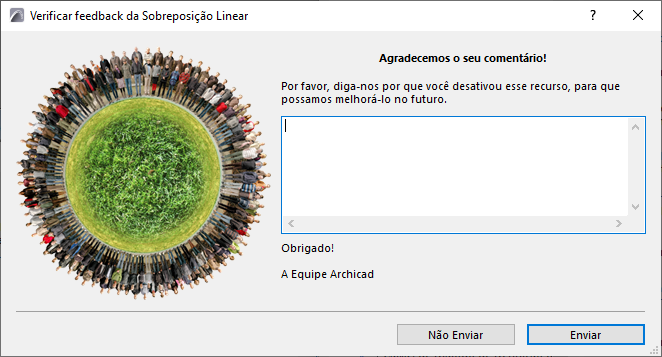

Para fornecer feedback, experimente o recurso, desmarque o recurso ''Ativar Verificação de Sobreposição para Elementos Lineares' e envie seus comentários. Agradecemos o seu comentário!

Fluxo de Trabalho Sugerido

1.Vá para Edição > Checar Sobreposição Linear para abrir a paleta da checagem de Sobreposição Linear.

2.Escolha qual parte do modelo verificar: escolha entre Ativar Vistas ou usar a opção Seleção/Retângulo de Seleção

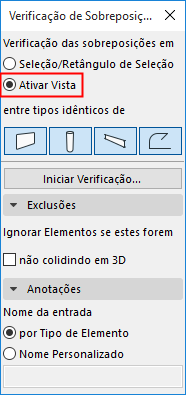

Ativar Vista: Verifica todos os elementos que estão visíveis na vista atualmente ativa.

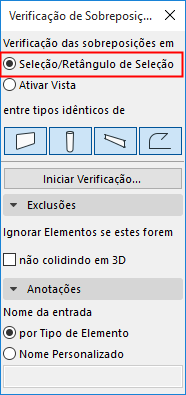

Seleção/Retângulo de Seleção: Marque apenas os elementos que estão selecionados atualmente ou Retângulo de Seleção.

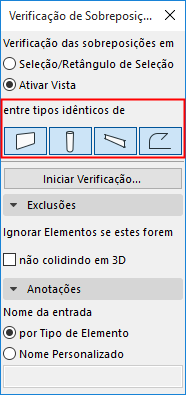

3. Ative os ícones das ferramentas para definir quais pares de elementos verificar: Paredes x Paredes, Pilares x Pilares, Vigas x Vigas e/ou Elementos de Linha x Elementos de Linha.

4.Clique em 'Iniciar Verificação...'

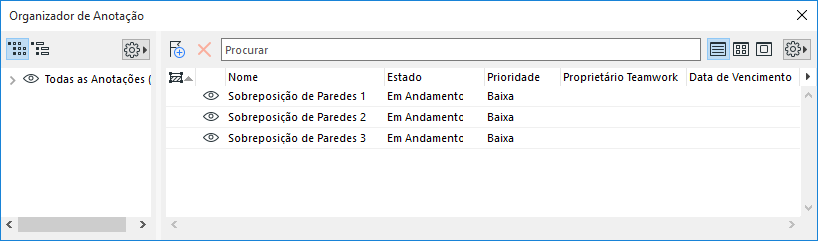

5.Para ver os resultados, abra o Organizador de Anotações (Janelas > Paletas > Organizador de Anotações).

Por padrão, todas as Anotações são visíveis, têm um status de aberto e de baixa prioridade.

6.Clique duas vezes em uma Anotação para vê-la no Gestor de Anotação. Dê um zoom nos elementos destacados e ajuste o modelo, conforme necessário.

7.Clique em Verificar novamente para executá-lo novamente. Todas as Anotações resolvidas serão removidas do Gestor de Anotações.

Nota: O comando "Verificar Novamente" permanecerá até que você feche o projeto.

Mais Opções

Pular Elementos que Não Colidem

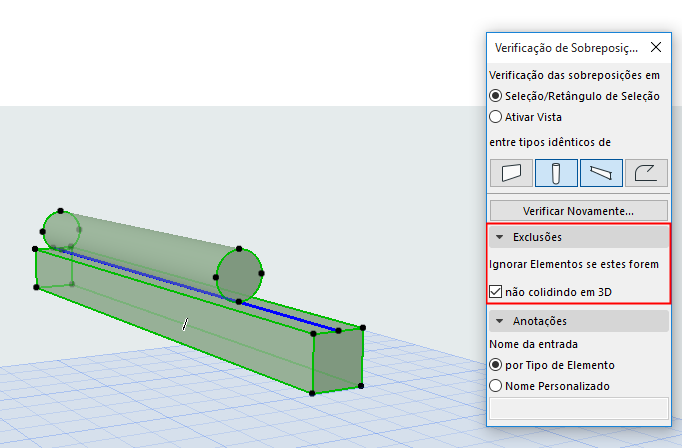

Em alguns casos, dois elementos podem ter Linhas de Referência sobrepostas, mas na verdade não colidem em 3D. Para ignorar essas Anotações, marque 'Ignorar Elementos se estes forem: não colidindo em 3D''.

Sobreposição da Linha de Referência, mas sem colisão 3D. Esses elementos são ignorados, nenhuma Anotação foi realizada.

Nomenclatura Automática de Anotações

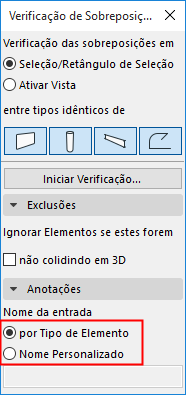

Os nomes das Anotações são criados com base no tipo de elemento por padrão. Estes também são numerados.

No entanto, ao escolher ''Nome Personalizado', você pode escolher outro nome para a Anotação no painel Anotações. Dessa forma, todas as anotações criadas terão o mesmo nome personalizado, mas serão numerados.

Você poderá alterar os nomes predefinidos um a um posteriormente no Organizador de Anotações.
