Membrana Revolvida: Complexo de Cobertura Triangular em Arco

1.Na Planta, ative a Ferramenta Membrana e escolha o método de geometria Revolvida com método de "input" simples.

2.Crie uma Membrana Revolvida com um ângulo de rotação de 45 graus.

3.Com a Membrana selecionada, escolha Definir Contorno da Membrana a partir do menu de contexto.

4.Defina um contorno quadrado com o qual irá cortar a aresta da Membrana, conforme ilustrado. Veja o resultado em 3D.

5.De novo na Planta, espelhe uma cópia desta Membrana.

6.Mova a segunda Membrana de forma a que fique ao longo da primeira.

7.Mova a segunda Membrana ligeiramente para cima no eixo Y, de forma a que se sobreponha ligeiramente à primeira Membrana (isto facilitará o corte de elementos entre si.) Visualizá-la em 3D.

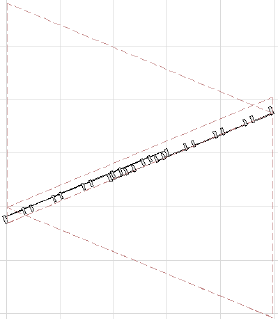

8.Regresse à janela 2D. Crie duas Paredes Cortina, cada uma virada na direção oposta, que corram entre as duas Membranas, como ilustrado.

9. Vista em 3D.

10.Edite a posição das Paredes Cortina no local correto: eleve a Parede Cortina e, depois, alongue a sua aresta superior para a altura certa.

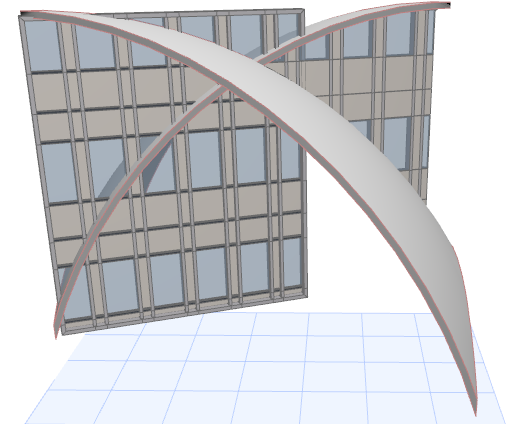

11.Agora, selecione cada Parede Cortina em volta e corte-a por cada uma das Membranas para obter a geometria pretendida, seguindo estes passos.

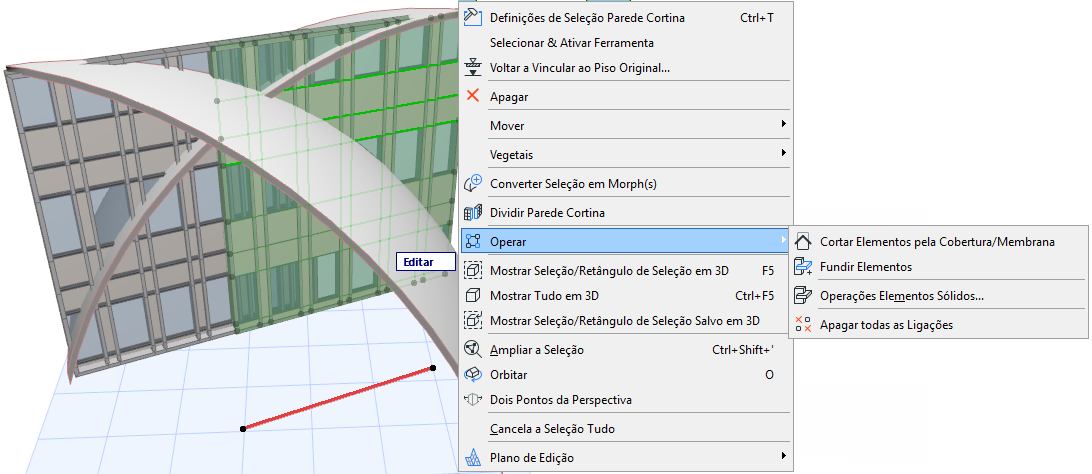

•Selecione uma das Paredes Cortina e utilize o comando Vincular > Cortar Elementos por Cobertura/Membrana.

•Corte a Parede Cortina selecionada por cada uma das duas Membranas.

•Agora, selecione a outra Parede Cortina e corte-a por cada uma das duas Membranas.

•Multiplique a estrutura daqui resultante conforme necessário.
