Objeto Rampa

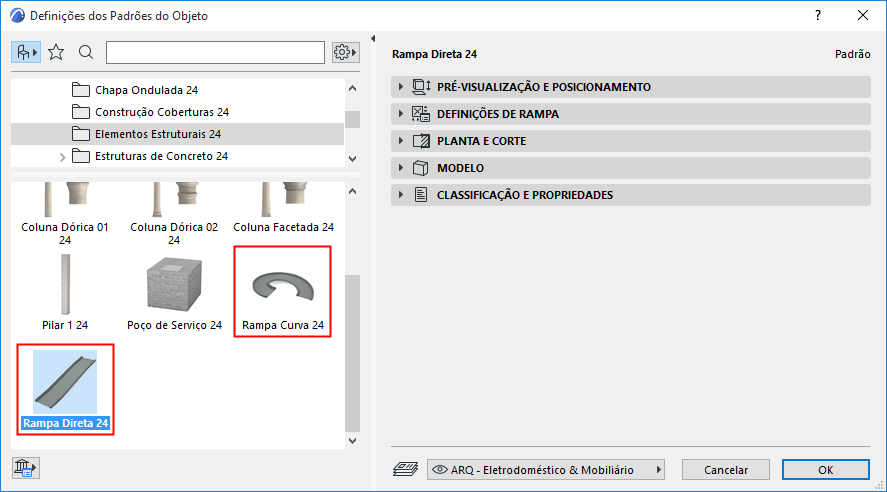

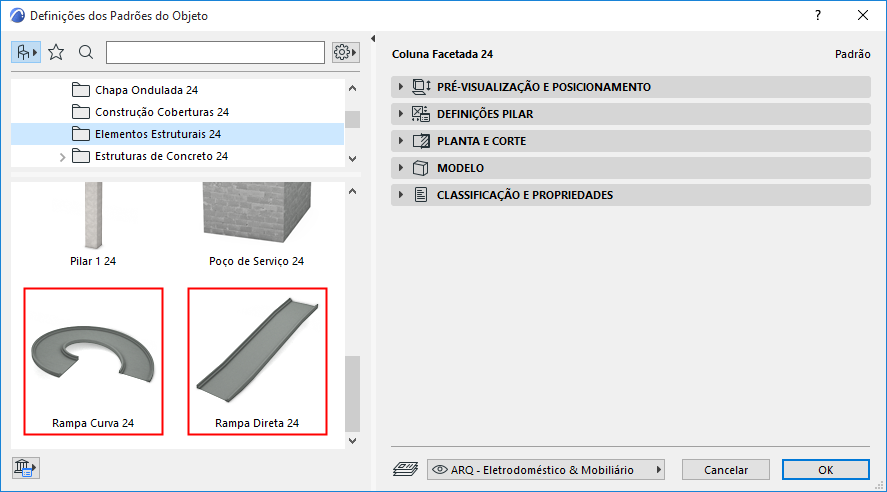

A Biblioteca do Archicad inclui objetos paramétricos Rampa (Retas e Curvas.)


Use-os para criar Rampas padrão a serem visualizadas no formato mais apropriado.

Conforme necessário, defina os segmentos de Transição separadamente na parte superior e inferior da rampa.

Rampa Reta

Inclinação

Use o painel Definições de Rampa (página Dimensões) para escolher a inclinação da Rampa.

•Introduza a inclinação usando o Gradiente, a Percentagem ou o Grau

•Como alternativa, marque Definir Inclinação Por Dimensões: então, insira os valores de Altura e de Dimensão nos campos abaixo para calcular automaticamente a inclinação.



Definir Inclinação Diretamente

Definir Inclinação entrando com os valores de Comprimento/Altura da Rampa

Texto

Use a página Texto das Definições da Rampa para exibir, opcionalmente, uma ou duas linhas de texto na Rampa 2D, no formato escolhido. Para uma exibição da medida da inclinação, por exemplo, como 1:X, você pode usar qualquer caractere ou texto como separador.

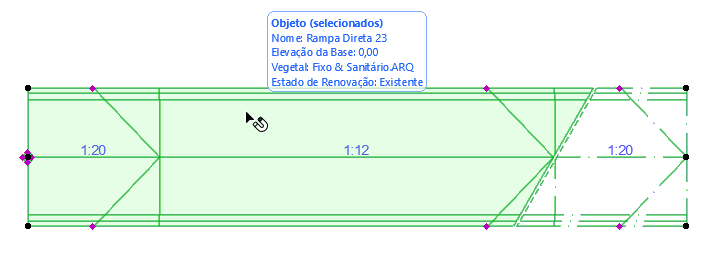

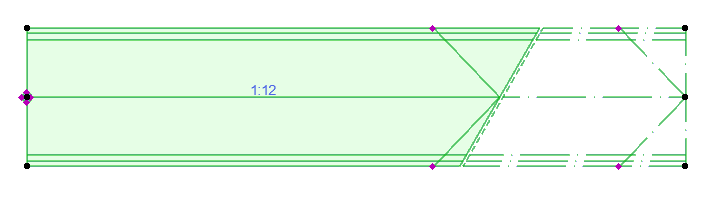

Exibição da Inclinação como Gradiente

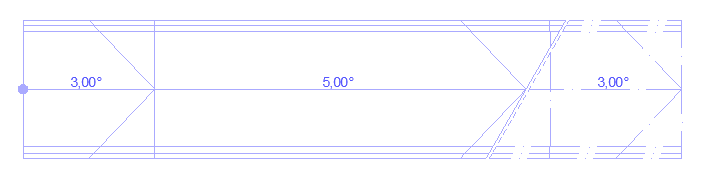

Exibição da Inclinação como Graus

Transição

No painel Definições de Rampa (páginas de Dimensões 1 e 2):

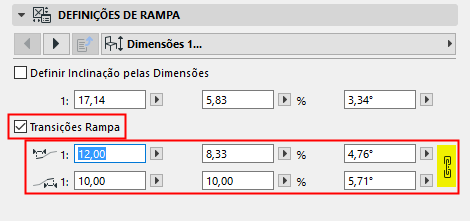

•Marque a opção Transições da Rampa para criar e definir segmentos de transição no topo e na base da Rampa.

•Para cada segmento, defina sua inclinação (seja diretamente ou por Dimensões). (Clique no ícone da cadeia para usar valores iguais para a transição no topo e na base.)

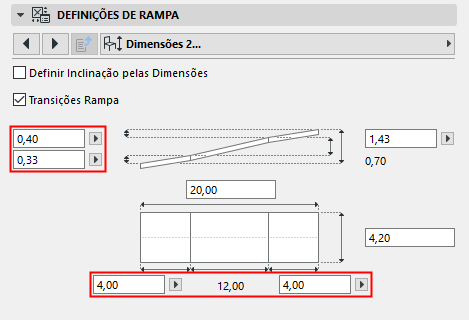

•Campos de dimensão adicionais estão disponíveis na página Dimensões 2: insira ou calcule os valores de comprimento e altura para cada segmento de transição.

RampTransitions_Dialog.png   RampTransitions_Dialog2.png

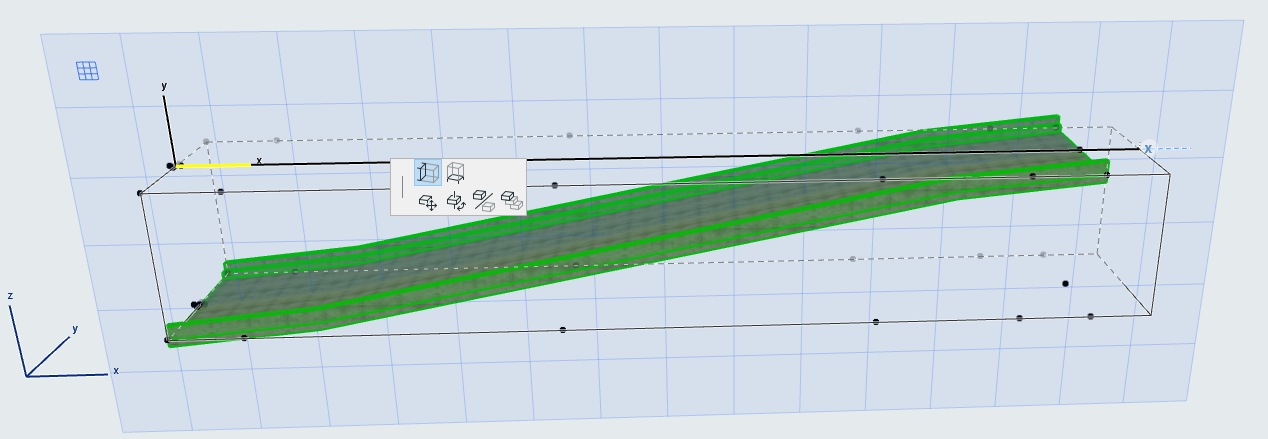

Nota: As Rampas Retas podem ser esticadas graficamente, usando o comando da paleta de contexto Mover Nó ou Encurtar/Alongar. Quando você alonga, o segmento do meio é modificado (não as transições).


Rampa Curva

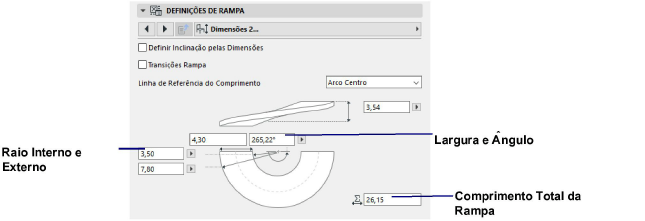

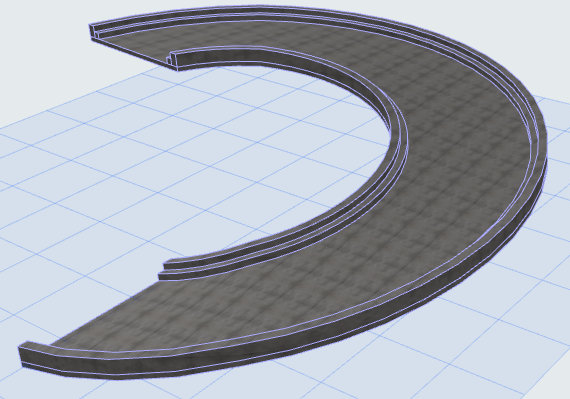

Para o objeto Rampa Curva, os valores de dimensões adicionais estão disponíveis.

•Ajuste a largura da Rampa e dois valores de raio (interno e externo)

•O comprimento total da Rampa é indicado

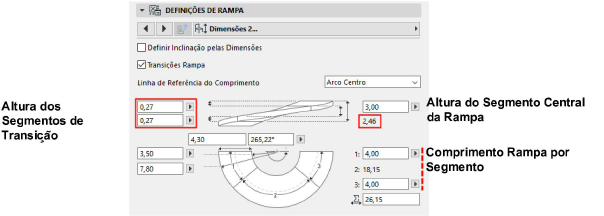

•Marque a opção Transições da Rampa para criar e definir segmentos de transição no topo e na base da Rampa
