Criando Portas e Janelas

Nota: Parte da Extensão Library Part Maker. Consulte Library Part Maker.

Definição de Nível de Detalhe de Portas e Janelas

Origens de Componentes Porta/Janela

Uma metodologia especial é aplicada aos Itens de Biblioteca Porta e Janela.

•As origens dos componentes para símbolos 2D de porta/janela devem estar alinhadas com o centro da abertura da parede e com a borda externa da parede na qual será colocada a porta/janela.

•As origens dos componentes para modelos 3D de porta/janela devem estar alinhadas com o centro inferior da abertura da parede na qual será colocada a porta/janela.

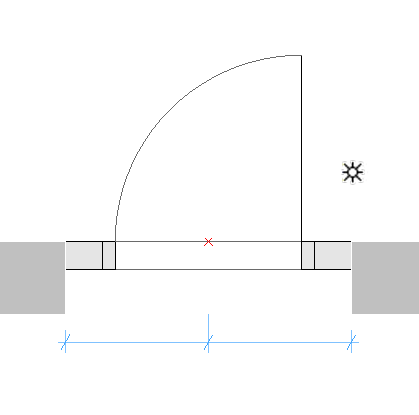

Símbolo de Porta com Origem do Componente no Ponto Quente

Definição de Tolerância de Porta/Janela

O Vão da Parede é a parte cortada da parede para acomodar toda a estrutura da janela/porta.

A Largura do Vão da Parede é equivalente à Largura da Dimensão da Unidade acrescida de qualquer Tolerância Horizontal.

A Altura do Vão da Parede é equivalente à Altura da Unidade acrescida de qualquer Tolerância Vertical.

Definições Personalizadas dos Valores de Tolerância da Porta

Princípios de Tolerância do Projeto

O símbolo 2D de tolerância sempre deve ser desenhado (usando as ferramentas 2D do ARCHICAD) no lado esquerdo dos símbolos 2D da porta/janela, com a mesma largura para todos os símbolos 2D usados em uma porta/janela do Item da Biblioteca.

Os símbolos 2D de tolerância serão automaticamente adicionados às bordas da porta/janela no lado direita, superior e inferior, e serão parametricamente ajustados para as bordas do Buraco da Parede. O modelo 3D será criado automaticamente, com base na largura de tolerância definida no Símbolo 2D e na espessura do batente da porta/janela. As tolerâncias de largura e tolerâncias das superfícies serão automaticamente adicionadas à interface do usuário de porta/janela como valores paramétricos.

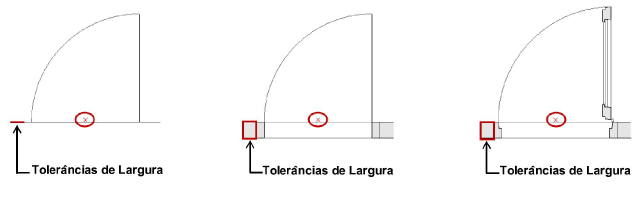

Tolerância exibida em baixa, média e Completa atribuição de LOD

Linhas de Abertura, Dobradiças e Maçaneta

Princípios de Projeto das Linhas de Abertura, Dobradiças e Maçanetas

O LPM permite definir qualquer número e direção de símbolos de Linhas de Abertura e/ou Operação de Abertura em Modelos 3D usando as ferramentas 3D do ARCHICAD. As linhas de abertura 3D podem ser definidas pela ferramenta Morph (definida pelo Método de Geometria Poligonal).

É também possível usar, por exemplo, o Texto 3D do Item da Biblioteca (da biblioteca padrão do ARCHICAD) para definir quaisquer anotações de texto fixa.

Considerando os padrões variáveis para a direção das linhas de abertura, o LPM fornece dois conjuntos de tarefas que definem a orientação da linha de abertura como “Dobradiças” ou “Maçaneta”.

O controle Orientação da Linha de Abertura (disponível nas Opções de Visualização do Modelo e na interface de utilizador do Item da Biblioteca) permite ao usuário inverter o seu posicionamento, conforme necessário.

Posicionamento da Montagem de Maçaneta/Puxador de Porta/Janela

Observe que a opção de montagem da Maçaneta em 3D está disponível apenas para o LOD do “Modelo Completo 3D ”.

O LPM permite a definição de qualquer número e direção dos tipos de montagem da Maçaneta, separados para faces internas e externas de uma abertura. O tipo de montagem de Maçaneta pode ser selecionado a partir dos tipos padrão do ARCHICAD ou de qualquer Componente Customizado de Itens de Biblioteca de Maçaneta (existentes em bibliotecas carregadas).

Princípios de Projeto para o Posicionamento da Maçaneta

Use as linhas 3D que podem ser definidas pela ferramenta Morph (definida pelo Método de Geometria Poligonal)

Definições (Linha Morph)

Origem do Morph

A origem do morph será usada como o ponto de ancoragem (no espaço 3D, portanto a linha do morph deve ser posicionada na superfície da porta/janela) e a direção da linha será usada como a orientação para montagem da Maçaneta. O comprimento da linha não afeta a posição final da Maçaneta ou a forma. A relação entre a linha do Morph usada para o projeto e o modelo final da Maçaneta é ilustrada na figura abaixo:

O tipo de atribuição definirá a orientação da maçaneta com relação à face Interna ou Externa de uma porta ou janela.

Consulte Origens de Componentes Porta/Janela.

Equipamentos e Acessórios Padrões de Portas e Janelas

A seguinte biblioteca padrão de elementos paramétricos e funcionalidades de porta ou janela do ARCHICAD serão adicionados a cada porta ou janela automaticamente:

Windows

•Abertura Parede – Requadro

•Abertura Parede – Fechamento Parede

•Abertura Parede – Recorte na Parede

•Abertura Parede – Arco de Alvenaria

•Abertura Parede – Atributos

•Equipamentos & Acessórios – Peitoril/Soleira

•Equipamentos & Acessórios – Peitoril Interno

•Equipamentos & Acessórios – Guarnição Interna/Externa

•Equipamentos & Acessórios – Toldo

•Equipamentos & Acessórios – Personalizar Canto

•Equipamentos & Acessórios – Atributos

Porta

•Abertura Parede – Requadro

•Abertura Parede – Fechamento Parede

•Abertura Parede – Arco de Alvenaria

•Equipamentos & Acessórios – Soleira

•Equipamentos & Acessórios – Guarnição Interna/Externa

•Equipamentos & Acessórios – Toldo

•Equipamentos & Acessórios – Atributos

Parâmetros Predefinidos do Sistema para Portas e Janelas

•Largura – largura do conjunto Porta/Janela

•Altura – altura do conjunto Porta/Janela

•Espessura – espessura do batente do conjunto Porta/Janela

•Orientação – Se definido como ‘Automático’, os valores de Posição Padrão do Rótulo e Posição do Rótulo Invertido serão usados para rótulos de Porta/Janela nos Mapas Interativos. Se definido como ‘Personalizado’, o valor do parâmetro Orientação Personalizada será usado.

•Orientação Personalizado – usado em conjunto com o parâmetro Orientação

•Posição Padrão do Rótulo – (definido como ‘E’ para ‘Esquerda’ por padrão) usado em conjunto com o parâmetro Orientação

•Posição Reversa do Rótulo – (definido como ‘D’ para ‘Direita’ por padrão) usado em conjunto com o parâmetro Orientação

•Operação IFC - definição de operação IFC

•Superfícies > Superfície Externa da Tolerância de Porta/Janela – superfície externa do preenchimento da tolerância

•Superfícies > Superfície Interna da Tolerância de Porta/Janela – superfície interna do preenchimento da tolerância

•Superfícies > Superfície da Maçaneta de Porta/Janela – superfície da(s) maçaneta(s) de Porta/Janela

•Canetas > Abrindo Caneta da Linha – caneta da linhas de abertura de Porta/Janela
