Critérios de Superfície em Regras de Sobreposição Gráfica e Detecção de Colisão
Por favor, esteja ciente de que as funções de Sobreposição Gráfica e Detecção de Colisão reconhecem superfícies de maneira limitada.
Os critérios de superfície nestas interfaces (Superfície, Nome da superfície) podem ou não ser aplicados, dependendo do tipo de elemento e de como a superfície foi atribuída.
Por favor, consulte as seções seguintes para ver como funciona:
Superfícies resultantes de edições de modelos 3D: Os critérios NÃO se aplicam
Elementos de construção: Os critérios se aplicam se a superfície for estabelecida nas definições do elemento
Para elementos de construção, se uma superfície for estabelecida nas definições de elementos, então a regra se aplica.
Por exemplo, uma sobreposição gráfica aplica um acabamento em Nogueira a todos os elementos contendo uma superfície de tijolo vermelho.
|
Original |
Sobrepor a superfície de Tijolo por Nogueira |
|
|
|
|

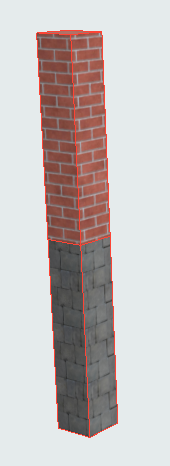

Segmento de Pilar com material de construção em tijolo vermelho |
Sobreposição de "Nogueira" aplicada à todo o Pilar, com base na superfície de tijolo vermelho atribuída ao segmento das definições do elemento (via Material de Construção) |
|
|
|
|
Parede com borda da superfície em tijolo |
Sobreposição de "Nogueira" aplicada a todo o elemento, com base na superfície do tijolo atribuída nas definições do elemento (via Sobreposição da borda no painel Modelo) |
|
|
|
|
Laje de tijolo vermelho com elemento Abertura azul |
Sobreposição de "Nogueira" aplicada ao elemento laje (mas não à Abertura), com base na superfície do tijolo atribuída nas definições da laje |
|
|
|
|
Laje azul, mais elemento Abertura com superfície de tijolo |
Sobreposição de "Nogueira" aplicada à superfície da Abertura (mas não à laje), com base na superfície de tijolo atribuída nas definições da Abertura (por meio do painel Modelo) |
|
|
|
|
Laje com superfície superior de tijolo (através da sobreposição do painel Modelo) Topo da Superfície cortado pela cobertura |
Sobreposição de "Nogueira" aplicada a todo o elemento, com base na superfície do tijolo nas definições do elemento (mesmo que a superfície do tijolo não esteja visível no modelo) |
Itens da biblioteca: Os critérios só se aplicam se a superfície vier da sobreposição do Painel Modelo
Para itens da biblioteca, objetos, objetos GDL:

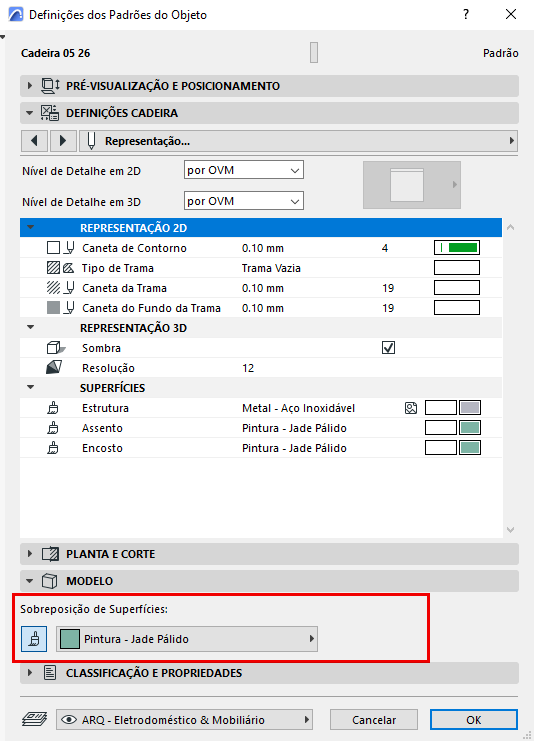

•As Sobreposições Gráficas e a Detecção de Colisão serão aplicadas se a superfície for aplicada no Painel Modelo das Definições de Objetos (este é um parâmetro do Archicad disponível em cada saída do Archicad que se baseia em dados de propriedade).

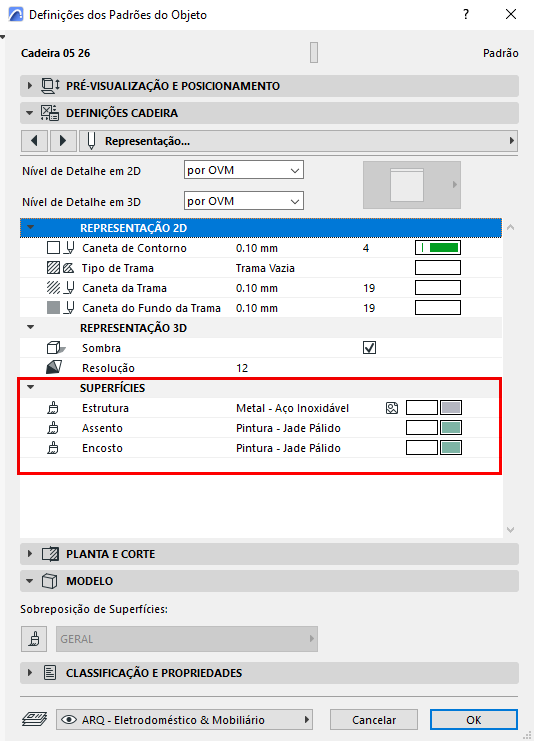

•Em contraste: Se a superfície for definida apenas no painel Definições Personalizadas do item da biblioteca (este é o painel que define o script GDL, que NÃO é um parâmetro do Archicad), então a Sobreposição Gráfica e a Detecção de Colisão não aplicarão os critérios de superfície.
|
Original |
Sobrepor superfícies verdes por azuis |
|
|
|
|
Superfície verde da cadeira atribuída no painel Modelo |
O critério baseado na superfície é aplicado |
|
|
|
|
Superfície verde do assento da cadeira atribuída no Painel Definições Personalizadas (GDL script) |
O critério baseado na superfície não se aplica |
Superfícies resultantes de edições de modelos 3D: Os critérios NÃO se aplicam
Elementos de construção: se a superfície for "herdada" devido à edição do modelo, as superfícies resultantes NÃO serão consideradas para as Sobreposições Gráficas. Por exemplo, a superfície de um elemento pode derivar de
•Uma operação sólida (o elemento alvo herda a superfície do operador)
•Conexão com outros elementos
•Elementos cortados neles (como aberturas, portas ou janelas)
As superfícies resultantes NÃO serão consideradas, e o elemento não terá uma Sobreposição Gráfica ou participará da Detecção de Colisão.
