Crie um trama de símbolo baseado em um esboço desenhado em qualquer janela 2D, com os seguintes passos:
1.Desenhe um padrão, utilizando Linhas, Arcos e Pontos.
2.Selecione todos os componentes do padrão e selecione Edição > Copiar.
3.Vá para Opções > Atributos do Elemento > Tramas.
4.Clique no botão Nova.

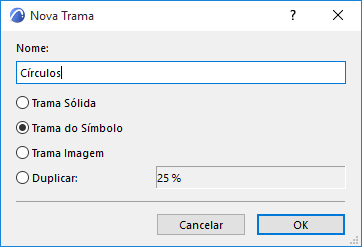

5.Digite um nome para a nova trama.
6.Selecione a opção Trama de Símbolo e clique em OK.

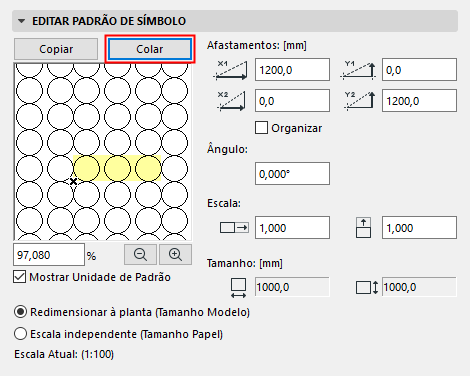

7.no painel Editar Padrão de Símbolo, clique em Colar.
Nota: A seleção colada pode incluir apenas Linhas, Arcos e Pontos Quentes.
8.Aparece o padrão desenhado previamente.
9.Verifique a caixa Mostrar Unidade de Padrão para destacar uma única unidade do padrão na janela de pré-visualização desta caixa de diálogo.
10.Utilize os controles no Editar padrão de Símbolo para definir o tamanho, padrão e ângulo de rotação para a trama do símbolo.

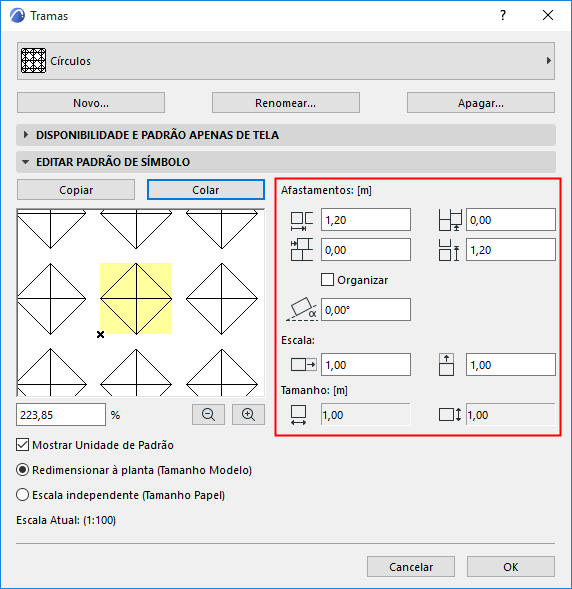

Afastamentos: utilize estes quatro campos para definir os vetores das linhas que compõem o padrão de símbolo.
Em primeiro lugar observe o Tamanho da unidade do símbolo (apresentado ao fundo deste painel.) Este é o tamanho absoluto da unidade do símbolo na Planta Baixa.
•X1 e Y1: estes valores determinam a distância horizontal (X1) e vertical (Y1) entre as unidades de símbolo para o primeiro vetor padrão. Se, por exemplo, o Tamanho for de 1000 mm, então um valor X1 de 1500 para o padrão vetor significa que as unidades de símbolo são colocadas ao longo de cada um, com um intervalo de 500 mm.
•X2 e Y2: estes valores determinam a distância horizontal (X2) e vertical (Y2) entre as unidades de símbolo para o segundo vetor padrão. Se, por exemplo, o Tamanho for de 1000 mm, então um valor X2 de 750 significa que a linha seguinte das unidades de símbolo é escalonada para 750 mm, comparativamente ao primeiro vetor horizontal (a 1500 mm).
Ângulo: introduza um ângulo em graus, se desejar torcer o padrão da trama.
Escala: introduza fatores de escala através dos quais “alonga” a unidade de Símbolo, tanto horizontal como verticalmente. (Por predefinição, este fator é de 1,0, isto é, a unidade de símbolo não é alongada.)
O campo de percentagem e os botões de zoom abaixo da janela de pré-visualização referem-se apenas à imagem na janela de pré-visualização. A pré-visualização apresenta o padrão de símbolo a uma dada percentagem, comparativamente à sua aparência na Planta.
Para determinar a relação entre as tramas e a escala do Projeto, utilize os dois botões apropriados.
Consulte também Escala das Tramas.
Editar Trama do Símbolo
1.Na caixa de diálogo Tramas selecione o símbolo a ser editado.
2.Clique no botão Copiar.
Se colar o símbolo novamente na janela, este torna-se novamente editável.
Tramas de Símbolos usadas em elementos compostos têm opções de orientação personalizadas de modo que você possa a aparência:
Tramas do Símbolo como Camadas de Elementos da Composição: Ajustar à Camada
