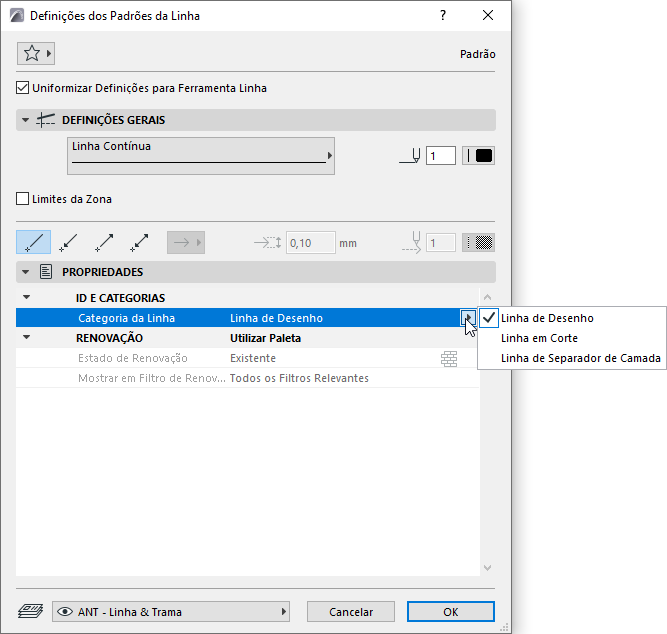

Use o Painel de Propriedades das Definições de Linha para atribuir categorias de linhas.
Use categorias de linhas para ajustar as Sobreposições Gráficas e exportar as definições para as linhas em função das suas categorias.
O Archicad tem três categorias de linhas: Desenho, Corte e Separador de Camada.
Como padrão:
•Todas as linhas de contorno são "linhas de Corte"
•Todas as linhas separadoras de camadas (nas estruturas compostas) são "Separadores de Camadas"
•Todas as outras linhas são de "Desenho"
As categorias de linhas podem ser úteis
•Se você tiver explodido uma parede composta em suas linhas constituintes e tramas.
•Se você desenhar linhas à mão em uma janela 2D ou em uma janela do tipo Seção
Atribuir categorias a essas linhas de acordo com sua função no plano. Desta forma, as linhas ainda desenhados à mão pode ser considerada como Linhas de Corte ou linhas de Separador de Camada.
As categorias de linha também podem ser úteis se você salvar o seu arquivo no formato DXF/DWG: o tradutor DXF/DWG permite definir um Vegetal Personalizado separado para o qual as linhas separadoras de camadas são exportadas.
Consulte Vegetais Pessoais.
