Colocar Desenhos no Leiaute

–Se você arrastar e soltar vários itens para o Leiaute, estes são dispostos com base nas Definições de Colocação de Desenho em Definições do Leiaute Mestre.

Arraste a vista para o Leiaute; este se torna um Desenho

Vista do local do projeto atual (Ferramenta de Desenho)

1.Abra o Leiaute.

2.Ative a ferramenta Desenho, depois clique no Leiaute.

3.No diálogo que aparece, escolha "Vista interna", depois selecione uma vista.

4.Clique Colocar.

Posicionar a vista do projeto externo do Archicad (comando menu)

1.use Arquivo > Conteúdo Externo > Colocar Desenho Externo

2.Na caixa de diálogo que aparece: escolha um projeto do Archicad (PLA ou PLN).

3.Na próxima caixa de diálogo: selecione a(s) vista(s) a ser importada e um método para as adicionar ao Livro de Leiautes.

4.Clique Colocar.

Nota: Se colocar uma vista de outro projeto do Archicad, será aberto um novo Archicad. Para evitar isto: vá para Opções > Ambiente de Trabalho > Mais Opções e marque "Não abrir nova instância do Archicad"

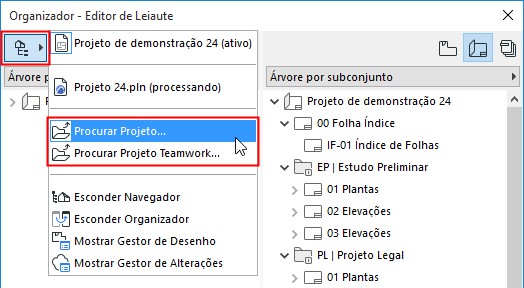

Vista do local a partir do projeto do Archicad externo (Seletor de Projetos do Navegador)

1.Abra o Navegador ou Organizador do projeto ativo.

2.A partir do botão Escolher Projeto: clique em Procurar Projeto ou Procurar Projeto Teamwork.

3.Escolha um projeto externo do Archicad.

Se estiver navegando em um projeto Teamwork: Escolha o BIMcloud, então o projeto que você precisa.

4.Clique em Abrir.

A estrutura em árvore do projeto é agora mostrada no Navegador.

5.Arraste e solte as vistas para o Leiaute na janela ativa.

Colocar arquivo de desenho externo (métodos múltiplos)

1.Abra o Leiaute.

2.Arraste e solte um arquivo de desenho (um de cada vez) de seu sistema de arquivo

Ou navegue pelo sistema de arquivos ou BIMcloud usando qualquer um destes métodos:

•Ative a ferramenta Desenho, depois clique em Leiaute.

Escolha "sistema de arquivo local" e, em seguida, navegue.

•Arquivo > Conteúdo Externo > Colocar Desenho Externo

•Arquivo > Conteúdo Externo > Colocar Desenho Externo do BIMcloud

Escolha o BIMcloud, depois o projeto que você precisa.

Nota: Para ligar um desenho a um projeto Teamwork, o projeto Teamwork de origem precisará ter sido desenvolvido em um Archicad com o mesmo número de versão que o projeto hospedeiro.

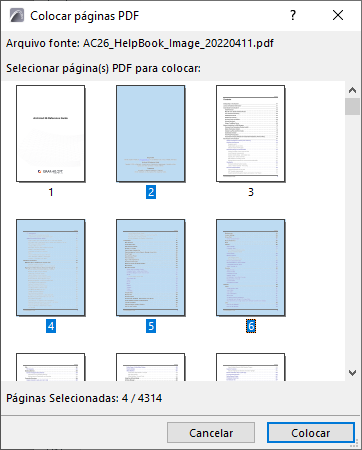

Colocar páginas selecionadas de um PDF

Isto funciona se o PDF for colocado usando o comando arrastar e largar ou um comando do menu Arquivo.

Se o desenho importado for um PDF com várias páginas:

1.Aparece um diálogo de escolha. Selecione uma ou mais páginas ou todas.

2.Clique Colocar.

Salvar Vista e Colocar no Leiaute (comando)

Nota: Este comando não está disponível em todas as versões localizadas do Archicad.

O comando está disponível:

•a partir do menu de contexto das janelas ativas

•a partir do menu de contexto vista/ponto de vista no Pop-up do Navegador (no caso de uma vista, o comando é chamado simplesmente Colocar no Leiaute)

•a partir do menu Documentação

Este comando ativa a janela de leiaute (abrindo o Leiaute ativo mais recente ou o primeiro Leiaute no Livro de Leiaute).

Clique para colocar o Desenho.

Colocar Desenho usando o Organizador (modo Editor de Leiaute)

No Publicador de Leiautes do Organizador, pode arrastar e largar pontos de vista, vistas e arquivos externos, a partir da lista hierárquica, à esquerda, para o Livro de Leiautes, à direita. (Ou utilize o comando Colocar Desenho, no lado esquerdo do Organizador.)

Ver Organizador.

A colocação dos Desenhos obedece às seguintes regras:

•Se soltar um item sobre o nome de um leiaute existente, o desenho será adicionado a esse leiaute.

•Se soltar um item sobre o nome de um subconjunto ou sobre o próprio Livro de Leiautes, o desenho será colocado em um novo leiaute, criado automaticamente dentro do subconjunto (ou no nível superior do Livro de Leiautes).
