Variações Elevação Durante o Traçado

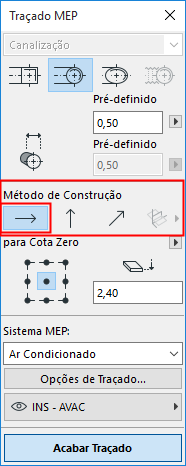

Todas as operações de traçado começam com a definição de Elevação Constante (o Método de Construção padrão mostrado na Paleta Traçado).

Depois de iniciar o traçado, você pode escolher Métodos de Construção alternativos:

 (Pode também ser definido no Orientador, durante o traçado.)

•Subida Vertical: mude o método de construção para "Subida Vertical".

–Na Planta, aparece uma caixa de diálogo: introduza a cota na qual o próximo elemento deve terminar. Clique em OK para fechar a caixa de diálogo e colocar o segmento vertical, e continue o traçado.

–Na janela 3D, desenhe simplesmente o segmento ao longo do plano de edição vertical.

•Ângulo de Inclinação Constante: Mude o método de construção para “Ângulo de Inclinação Constante” ” e insira um ângulo. Os subsequentes elementos do traçado atual serão colocados ao longo desta inclinação, até que altere o valor do ângulo ou mude para um método diferente.

Nota: a unidade do ângulo (como graus ou mm/metros) da inclinação é definida em Preferências MEP: comando Unidade subida/queda.

Usar Planos de Edição 3D Durante o Traçado

Na Janela 3D:

1.Comece o Traçado e coloque pelo menos um elemento.

2.Mude para um dos seguintes métodos de construção (use uma opção de ícone de Planos de Edição 3D) para restringir o Traçado em um plano 3D:

•Plano Largura: onde a linha de referência se cruza com a direção da “largura” do último elemento traçado a ser colocado.

•Plano Altura: onde a linha de referência cruza com a direção da “altura” do último elemento roteado colocado.

•Plano Perpendicular: perpendicular ao vetor do último elemento colocado.
