As Cargas podem ser colocadas no Membro Estrutural de um elemento estrutural, em Planta ou vista 3D. Portanto, o Modelo Analítico Estrutural deve estar habilitado.
Para colocar uma Carga, use uma das três ferramentas de Carga:
•Carga Concentrada
•Carga Distribuída Linear
•Carga Distribuída por Área

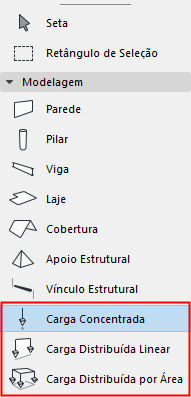

Para ativar uma ferramenta, selecione-a na caixa de ferramentas.
Colocar Carga Concentrada
As Cargas Concentradas podem ser inseridas em:
•Membros 1D (nó ou borda)
•Membros 2D (nó, borda ou superfície)
1.Ative a ferramenta Carga Concentrada.
2.Nas Definições de Ferramenta ou Caixa de Informações: Selecione um Caso de Carga (consulte Definições de Ferramenta de Carga).
3.Enquanto você posiciona o elemento de Carga, o elemento hospedeiro potencial (Membro Analítico Estrutural) é destacado. Você também obtém uma pré-visualização de como ficará a carga após a colocação.
Nota: Se você estiver passando o mouse sobre vários elementos do hospedeiro, use a tecla TAB para alternar entre estes até que o correto seja destacado.
4.Clique para colocar.

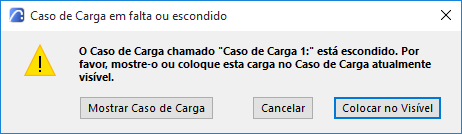

Nota: As Cargas são visíveis apenas se pertencerem ao Caso de Carga atualmente visível. Se você tentar colocar um elemento de Carga que não pertence ao Caso de Carga atualmente visível, você receberá uma notificação.

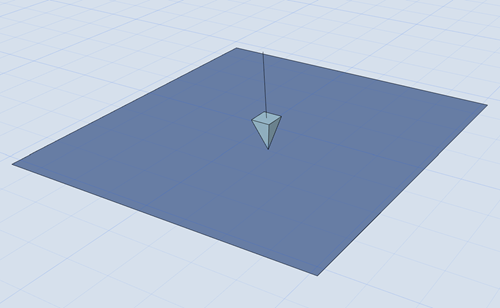

Colocando uma Carga Concentrada
|
|
|
|
Força Concentrada |
Momento Concentrado |
Colocar Carga Distribuída Linear
As Cargas Distribuídas Lineares podem ser inseridas em:
•Membros 1D (nó ou borda)
•Membros 2D (nó ou borda)
Nota: O Archicad suporta a importação (via SAF) de Cargas Distribuídas Lineares colocadas nas superfícies.
1.Ative a ferramenta Carga Distribuída Linear
2.Nas Definições de Ferramenta ou Caixa de Informações: Selecione um Caso de Carga para o seu novo elemento Carga (consulte Definições de Ferramenta de Carga)
3.Enquanto você posiciona o elemento de Carga, o elemento hospedeiro potencial (Membro Analítico Estrutural) é destacado. Você também obtém uma pré-visualização de como ficará a carga após a colocação.
Nota: Se você estiver passando o mouse sobre vários elementos do hospedeiro, use a tecla TAB para alternar entre estes até que o correto seja destacado.
4.Clique em um Membro para especificar o ponto inicial.
5.Arraste o cursor para outro nó ou borda do mesmo Membro para definir a linha.
6.Clique para colocar a Carga Distribuída Linear.
Nota: As Cargas são visíveis apenas se pertencerem ao Caso de Carga atualmente visível. Se você tentar colocar um elemento de Carga que não pertence ao Caso de Carga atualmente visível, você receberá uma notificação.
Colocando uma Carga Distribuída Linear
Múltiplas Cargas Distribuídas Lineares no Membro 2D
Em um polígono de Membro 2D: coloque múltiplas Cargas Distribuídas Lineares clicando nos cantos opostos do polígono.
Clique na Guia para ver pré-visualizações de caminhos de Carga Distribuída Linear
Clicando na Guia para Ver Colocações Alternativas
Clique para colocar:
Cargas Distribuídas Lineares em Todas as Bordas (Atalho)
Use espaço + clique para criar Cargas Distribuídas Lineares em todas as bordas dos Membros 2D.
Colocar Carga Distribuída por Área
Cargas de Superfície podem ser colocados em toda a superfície de um Membro 2D.
1.Ative a ferramenta Carga Distribuída por Área
2.Nas Definições de Ferramenta ou Caixa de Informações: Selecione um Caso de Carga para o seu novo elemento Carga (consulte Definições de Ferramenta de Carga)

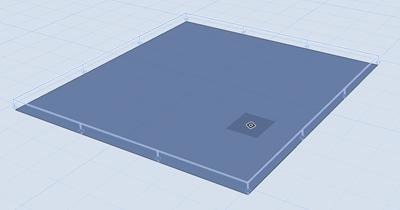

3.Enquanto você posiciona o elemento de Carga, o elemento hospedeiro potencial (Membro Analítico Estrutural) é destacado. Você também obtém uma pré-visualização de como ficará a carga após a colocação.
Nota: Se você estiver passando o mouse sobre vários elementos do hospedeiro, use a tecla TAB para alternar entre estes até que o correto seja destacado.
4.Clique para colocar a Carga da Superfície.
Nota: As Cargas são visíveis apenas se pertencerem ao Caso de Carga atualmente visível. Se você tentar colocar um elemento de Carga que não pertence ao Caso de Carga atualmente visível, você receberá uma notificação.

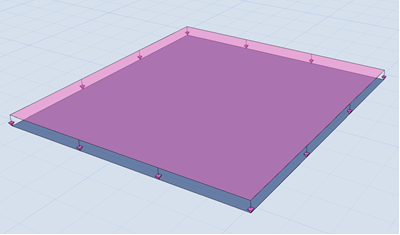

Colocando uma Carga de Superfície
Você também pode gerar cargas acidentais automaticamente em zonas.
Consulte Gerar Cargas Acidentais.
