Definições Diversas - Importar
Vá para Arquivo > Interoperabilidade > SAF > Tradutores do SAF.

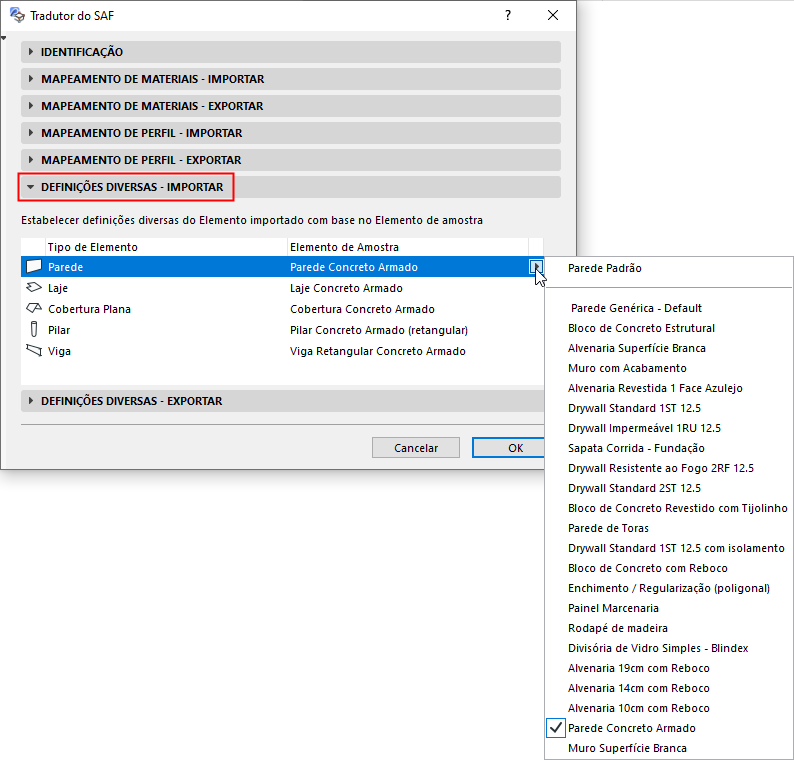

Use o painel Definições Diversas - Importar para escolher as definições padrões da ferramenta do Archicad para cada tipo de Membro analítico importado (Parede, Laje, Cobertura, Pilar e Viga).
Para cada tipo de elemento, use o pop-up para escolher as definições padrão da ferramenta do Archicad ou um dos seus Favoritos.
Para que essas definições são usadas?
Muitos parâmetros analíticos estruturais de elementos SAF importados são recriados corretamente (ou mapeados manualmente) no Archicad: geometria, localização, material e parâmetros de seção transversal, etc. Ao importar um arquivo SAF, esses dados SAF substituem os valores correspondentes no Archicad.
No entanto, os elementos analíticos importados para o Archicad são transformados em elementos físicos que possuem muitos outros parâmetros (por exemplo, vegetal, conjunto de canetas, classificação) que não são definidos no SAF.
Portanto, para definir sua aparência física no Archicad, cada elemento analítico importado usará as configurações das definições de ferramentas que você escolher no painel Definições do Tradutor de Importação do SAF (para todas as definições não estabelecidas no SAF).
A tabela a seguir resume os elementos do Archicad criados a partir de Membros 1D e 2D importados do SAF:
|
Membro 1D importado |
|
Elemento do Archicad |
|
Ângulo de Inclinação < 45 graus |
Viga |
|
|
Ângulo de Inclinação > 45 graus |
Coluna |
|
|
Membro 2D importado |
|
Elemento do Archicad |
|
O plano é horizontal |
Laje |
|
|
O plano é de 0 > 45 graus |
Cobertura Plano-único |
|
|
O plano é 45-90 graus |
Parede |
