Use banco de dados externo para traduzir os perfis não mapeados

Os perfis de saída do Archicad e os perfis de entrada 1D do SAF são mapeados com base nas definições nos painéis Mapeamento de perfil (para Exportação e Importação, respectivamente).

Para perfis que NÃO são mapeados por nome na lista Mapeamento de Perfil: você pode ativar o mapeamento automático com base em um banco de dados padrão. Isso pode economizar muito tempo e esforço em comparação com o mapeamento manual.

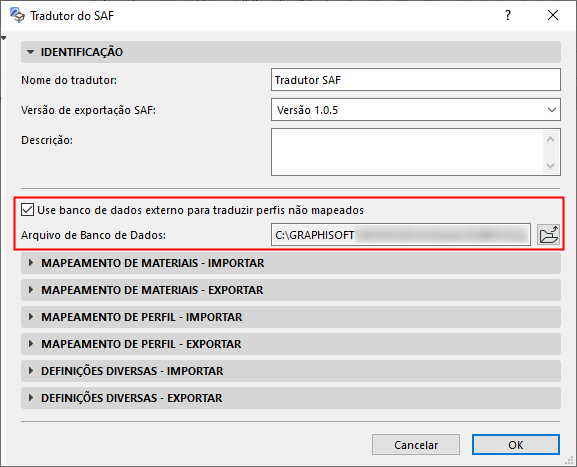

Ative esta caixa de seleção no painel Identificação do Tradutor do SAF.

Se você marcar esta caixa, o mapeamento de perfil fará referência a uma lista predefinida (um arquivo Excel chamado "ExternalDB") para mapear todos os perfis de saída e Seções Transversais fabricados no Archicad e de entrada que NÃO são mapeadas por nome nos painéis Mapeamento de Perfil.

Nota: Para cada Seção Transversal do SAF recebida que não tenha um Perfil correspondente no Archicad, um novo atributo de Perfil é criado automaticamente, com base no banco de dados do Perfil de Aço Standard. Consulte Use Perfil de Pilar ou Viga em Aço Standard.

Localização e Edição do arquivo de banco de dados (Seções Transversais SAF Fabricados)

O arquivo Excel “ExternalDB” está localizado na pasta Padrões, onde você instalou o Archicad.

Verifique também no site de Downloads os arquivos de banco de dados predefinidos que você pode usar para essa finalidade. (Consulte Baixe Arquivos de Dados SAF Otimizados para Aplicativos Estruturais.)

É possível criar seu próprio arquivo de banco de dados, salvá-lo e navegar em seu arquivo personalizado para usar. Você deve usar um arquivo Excel consistindo em uma única planilha, com as mesmas duas colunas e nomes de coluna do arquivo padrão fornecido.

Importante: Você pode copiar e editar o arquivo ExternalDB padrão fornecido em seu modelo do Archicad, mas NÃO o renomeie ou mova!

Prioridade das Regras de Mapeamento

As regras de mapeamento do Perfil do Archicad e das seções transversais do SAF fabricados são aplicados na seguinte ordem:

1.Mapeamento por nome, com base na lista no painel Mapeamento de Perfil

2.Banco de dados externo (desde que a caixa "Usar banco de dados externo" esteja marcada).

3.Definições “Outros Perfis”. Esta é a definição abrangente para todos os Perfis de Archicad que não foram mapeados nas etapas 1 e 2 acima.
