Conversão de Material e Superfície

Arquivo > Interoperabilidade > IFC > Tradutores IFC

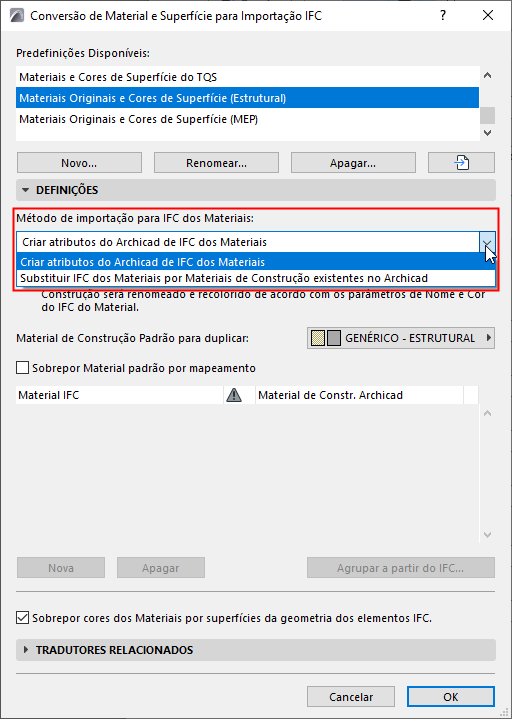

Escolha um Tradutor para importar e abra a opção predefinição de Conversão de Material e Superfície.

Use esta caixa de diálogo para escolher como atribuir Material de Construção do Archicad aos elementos do modelo IFC importados.

Existem dois métodos de importação:

Método 1: Substituir o IFC dos Materiais por Material de Construção existente do Archicad

Com este método, um único Material de Construção do Archicad é atribuído a todos os elementos IFC importados. Escolha este material de construção padrão no menu pop-up abaixo. Nenhum novo Material de Construção é gerado.

Se necessário, você pode substituir esta definição padrão por Usar Mapeamento de Material: consulte Substituir Material padrão com mapeamento, abaixo.

Método 2: Criar atributos do Archicad a partir do IFC dos Materiais

Para cada material IFC, será criado um novo Material de Construção do Archicad: o material de Construção padrão escolhido abaixo será duplicado.

O novo Material de Construção:

•é nomeado usando o parâmetro Nome IFC dos materiais

•é atribuída uma cor correspondente ao parâmetro Cor do Material IFC

Substituir Material padrão com mapeamento

Marque esta caixa para mapear materiais individuais manualmente, em vez de usar o Material de Construção padrão atribuído no pop-up.

Para adicionar materiais IFC à lista de mapeamento:

•Clique em Novo, ou

•Clique em Agrupar do IFC e procure por um arquivo IFC. Os nomes dos materiais do IFC do arquivo serão anexados à lista.

Nota:

–Alguns dos Tradutores IFC padrões para a Importação incluem regras de mapeamento predefinidas, cujas definições são livres para expandir ou editar. Recomenda-se a duplicar o tradutor padrão antes de modificá-lo.

–Você não pode importar ou exportar estas tabelas de mapeamento como arquivos separados (por exemplo, xml); você deve importar/exportar o mesmo juntamente com todo o arquivo tradutor em si.

Substituir cores de materiais com superfícies de geometria de elemento IFC

Os elementos IFC nos modelos IFC podem ter duas cores: uma cor de material e uma cor adicional de geometria de superfície.

Se você marcar esta caixa Sobrepor cores de Materiais, o Archicad criará atributos de superfície usando a cor atribuída à geometria de superfície do elemento IFC.

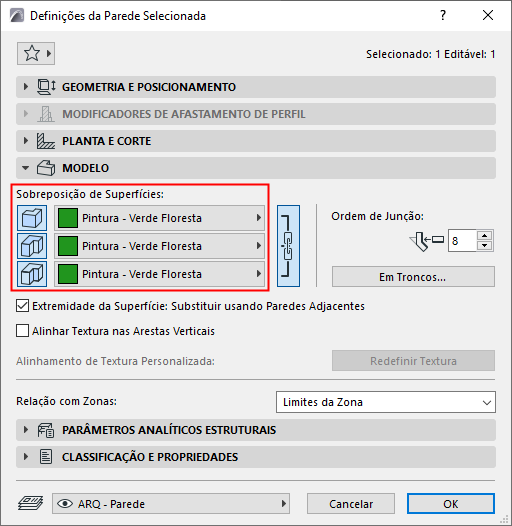

Para verificar e modificar as substituições de superfície resultantes no Archicad, visualize o painel Modelo da respectiva caixa de Diálogo Definições dos Elemento.
