Paleta Operações de Elementos Sólidos

Para mais informações, veja Operações de Elementos Sólidos.

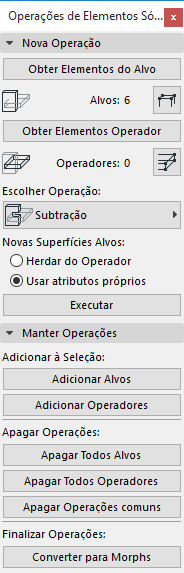

O Comando Modelagem > Operações Elementos Sólidos abre esta paleta flutuante.

Painel Nova Operação

Utilize os controles neste painel para definir e executar um Operação de Elementos Sólidos.

•Obter Elementos do Alvo: Clique para guardar os objetos selecionados como Elementos Alvo. Estes agora são armazenados como Elementos Alvo (mesmo depois de desmarcá-los), desde que a paleta Operações de Elementos Sólidos permaneça aberta.

Nota: Se você selecionou os elementos Alvo na Janela 3D, estes podem não pertencerem todos ao mesmo Piso. Neste caso, um aviso irá informá-lo sobre esta situação.

Para selecionar os elementos alvo guardados, de novo, se os tiver desselecionado, clique no botão Selecionar Alvos Armazenados.

Nota: Se você selecionar outro elemento e clicar no botão Obter elementos de destino novamente, este irá substituir a seleção armazenada.

•Obter Elementos do Operador: Clique para guardar os objetos selecionados como Elementos do Operador. Não necessita de realizar esta seleção na mesma janela que utilizou para os Alvos; pode selecionar o Alvo em um Piso e o Operador em outro.

Para selecionar os elementos alvo guardados, de novo, se os tiver desselecionado, clique no botão Selecionar Operadores Armazenados.

•Escolha uma operação: Clique para selecionar o tipo de operação desejado entre elementos Alvo e Operador.

•Novas superfícies serão: especifique se as novas superfícies dos Elementos-Alvo utilizarão os atributos de superfície dos Elementos-Alvo, ou se herdarão os atributos de superfície dos Elementos-Operador.

Herdar Atributos do Operador: Escolha para definir os atributos das novas superfícies como as dos Elementos Operador.

Usar os Seus Próprios Atributos: Escolha para definir os atributos das novas superfícies como as dos Elementos Operador.

•Executar: Clique para criar uma Ligação Operação de Sólidos entre os Elementos Alvo e Operador guardados.

Painel Manter Operações

Manter Operações: utilize os controles deste painel para verificar, editar e cancelar Operações com Sólidos já existentes. Estes controles afetam elementos que tenham sido vinculados via uma Operação Sólida finalizada, e não tenham ligação às definições do painel Nova Operação acima.

Adicionar à Seleção

Se selecionou um elemento que tenha participado em uma Operação de Elementos Sólidos, utilize os dois botões seguintes para adicionar mais elementos à seleção: os que são, ou alvos ou os operadores dos elementos selecionados. Pode clicar em ambos os botões em sucessão; isto selecionará todos os alvos e todos os operadores da Operação Elementos Sólidos vinculada.

•Alvos dos Elementos Selecionados: Clique neste botão para adicionar elementos à seleção atual os quais são alvos do elemento selecionado.

•Operadores dos Elementos Selecionados: Clique neste botão para adicionar elementos à seleção atual os quais são operadores do elemento selecionado.

Cancelar os Elementos Selecionados em

•Todos os Alvos: Clique neste botão para cancelar quaisquer vínculos que possam existir entre os operadores selecionados e os seus alvos (se houver).

•Todos os Operadores: Clique neste botão para cancelar quaisquer vínculos que possam existir entre os alvos selecionados e os seus operadores (se houver).

•Todos os Outros Elementos Selecionados: A seleção atual pode conter elementos vinculados a cada um dos outros por uma operação sólida. Clique aqui para cancelar a operação.
