见下列用于特殊元素交集的剖面图：
需要参考线交集
对于墙-墙节点，它们的冲突不充足：它们的参考线也必须相交。具有较高优先级建筑材料的元素 (或外皮) 将减少一个较低的优先级。

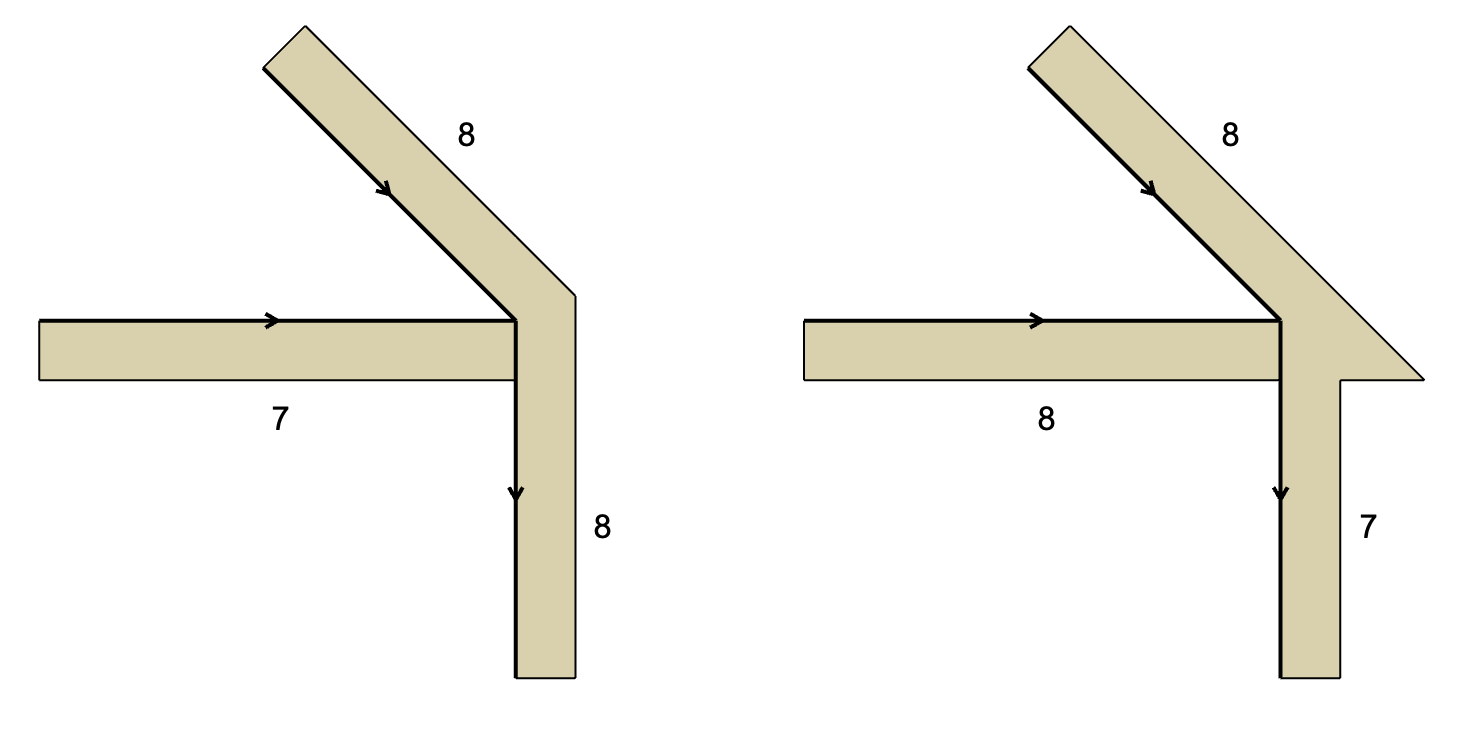

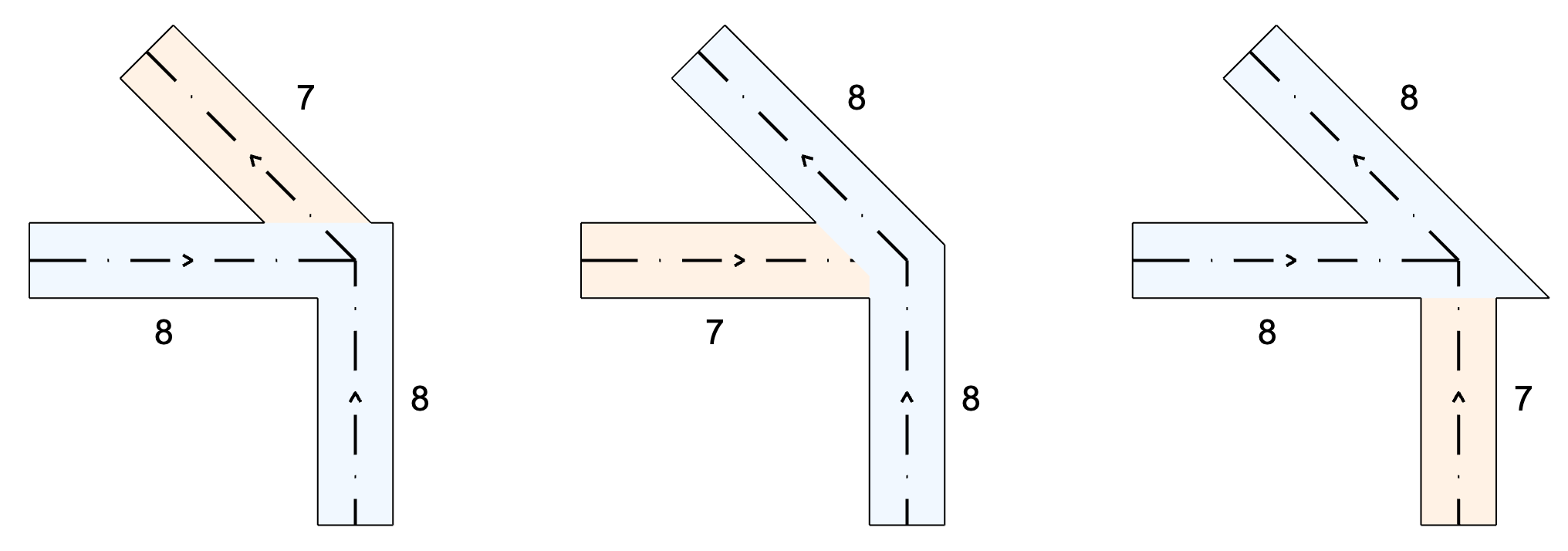

相同优先级的墙：设置连接点顺序
如果两个及以上的墙相交（它们的参考线相交），请使用连接点顺序控制元素层级连接。更改连接点顺序会决定哪些墙先于其他墙相交。
在“墙设置”的“模型”面板或“信息”框中设置连接点顺序。
需要几何图形冲突或参考线交集。
梁-梁交集中的最大弯曲性，确保其参考线相交。这种情况下，梁其实没有冲突。梁将沿它们的参考线自动拉伸入对方。
您也可以通过让它们简单的冲突使梁相交，即使参考线没有相交。但是这种情况下，梁将停止拉伸；梁将沿它们的参考线进一步自动拉伸。具有较高优先级建筑材料的元素 (或外皮) 将减少一个较低的优先级。
如果两个及以上的梁相交（它们的参考线相交），请使用连接点顺序控制元素层级的连接。

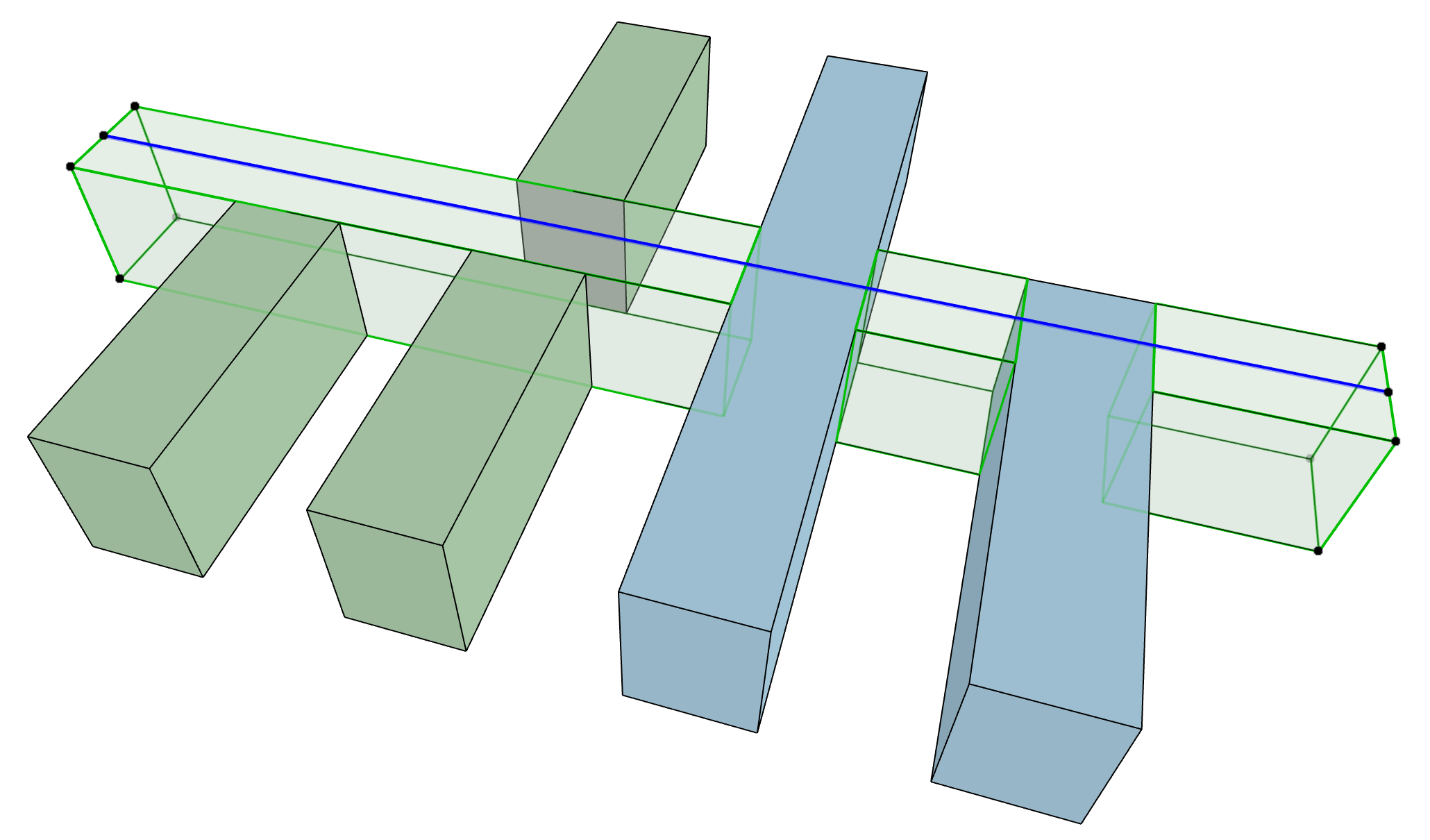

在这里，梁使用如下的连接点顺序：
•透明梁= 8
•较弱的绿色梁= 7
•较强的蓝色梁= 9
需要几何形状冲突。
具有较高优先级建筑材料的元素 (或外皮) 将减少一个较低的优先级。

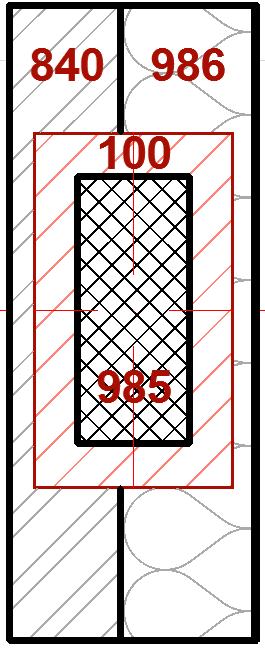

被包裹的柱与复合墙相交的例外情况：
当放置一个与复合墙相交的“被包裹”的柱， 柱将不考虑复合层优先级，冲破复合墙的核心复合层。
被包裹的墙复合层将被添加到3D中的柱饰面中。但是，它们将不在列表中计算。
允许在内部洞口限制内的房间之间连续饰层是一个特例。
当墙中的洞口（门或窗）与板的顶部齐平，那么不管复合层的交叉优先级（直到板的核心复合层），板的饰面复合层将继续穿过墙。如果洞口与板不齐平，那么基于优先级的常规连接生效。

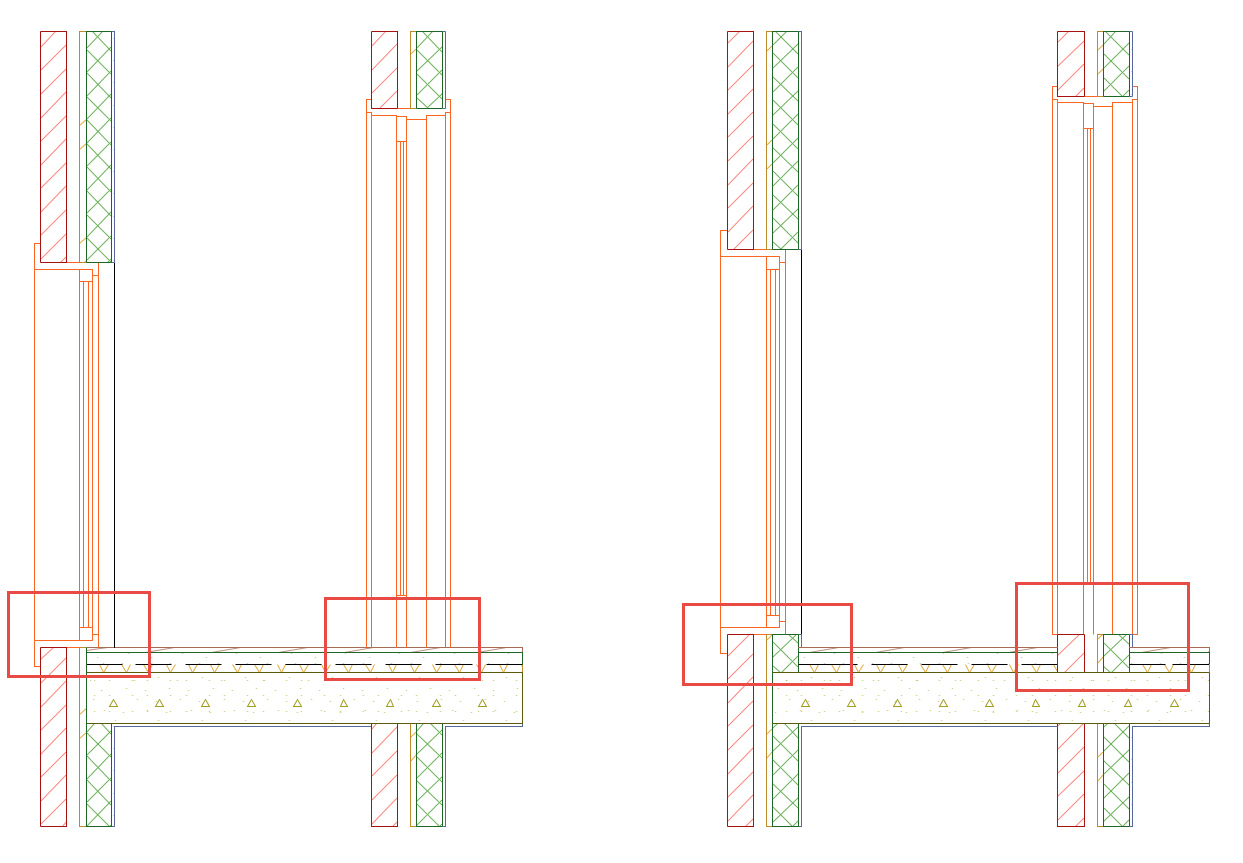

在图片中：
左：窗和门与板的顶部齐平。因此，板的饰面复合层不形成基于优先级的与墙的复合层的连接。相反，板的饰面复合层保持连续。
右：窗和门不齐平（它们被提升在板之上），因此，对于基于优先级连接的一般规则在板和墙的复合层之间生效。
需要几何形状冲突，和修剪或合并命令。
如果您的交集包括壳体、屋顶或变形体，您必须使用 设计 > 连接 > 合并元素 来确保正确的交集。
如果壳体或屋顶充当修剪元素 (设计 > 连接 > 将元素修剪到屋顶/壳体l)，它将与被修剪的元素一起合并；您不需要再次使用合并元素敏玲来实现正确的交集。
再次，具有较高优先级建筑材料的元素 (或外皮) 将减少一个较低的优先级。

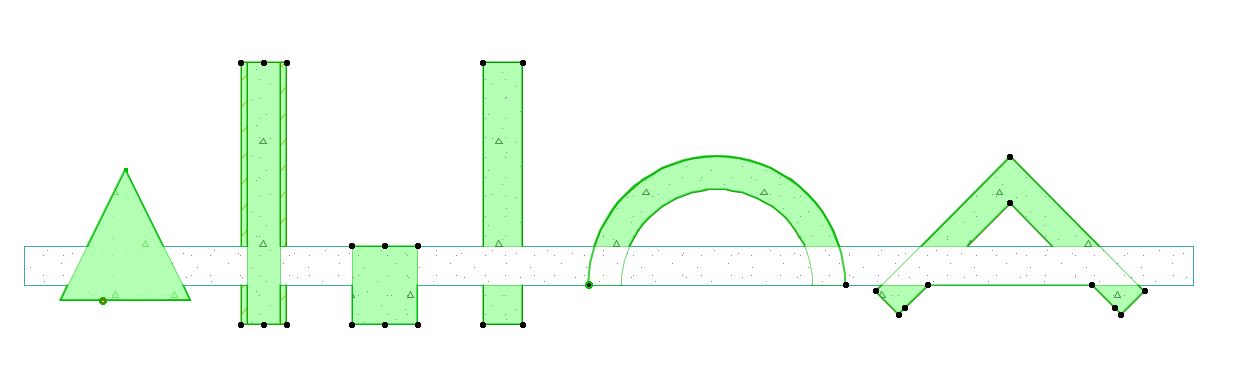

当有相同的交叉优先级的不同的建筑元素碰撞时（例如，具有相同建筑材料的元素），以下列交叉命令为准：
变形体 > 柱 > 梁 > 板 > 墙 > 壳体 > 屋顶 > 网面
如果两个元素（相同或不同的结构元素类型）在同一个模型视图中相遇，比如截面图、立面图和3D文档，那么以下线消除规则就可以应用了。
•相同的建筑材料: 两条线均被删除，填充从视觉上合并了
•不同的建筑材料
–不同的线宽: 粗线笔绘制的线条会保留下来，线型会被忽略
–相同的线宽，不同的线: 实线将被保存，其他线条会被消除。
|

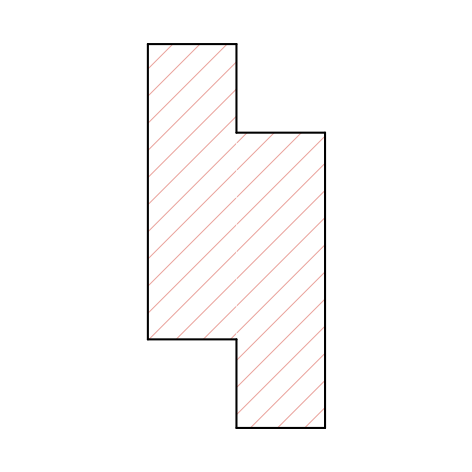

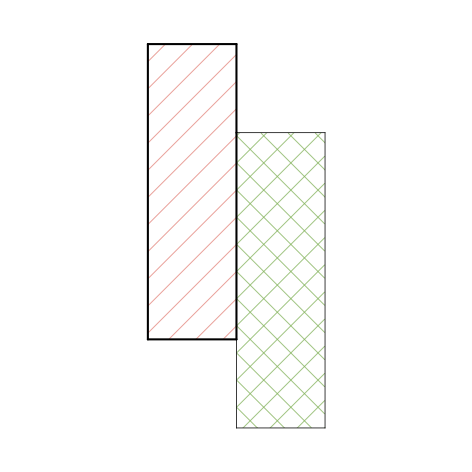

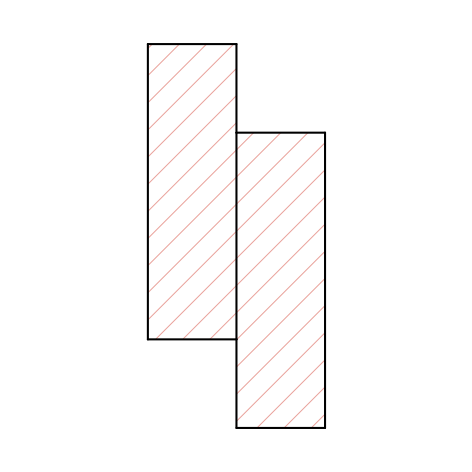

剖面图中的墙：哪些线被删除了？ |
|
|
相同的建筑材料 两条线均被删除 |
|
|
不同的建筑材料 相同的剪切填充 |
|
|
不同的建筑材料 相同线宽 实线被保留，其他线被删除 |
|
|
不同的建筑材料 不同线宽 较粗的线被保留（无论线型） |
|
注释：
–这些规则不适用于绘制所有线条的平面图。要确保线条是可视的，您可设置显示顺序。参见显示顺序。
–对于复合材料和复杂截面元素，直线控制可通过用户在属性设置对话框中的操作进行自定义。
如果一个或两个元素都不使用建筑材料（例如，两个对象），则以上逻辑将应用于剪切填充。因此，介于两个对象之间的相同剪切填充会消除两边的线条。

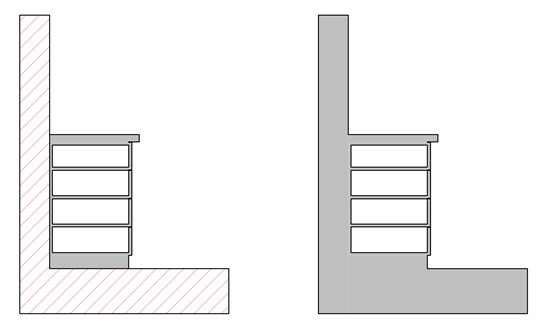

截面图中的墙/板和厨具柜 - 从左侧:
橱柜剪切填充不同; 橱柜剪切填充相同。
•如果您想保留此分界线，那么请修改其中一个元素的图层交叉组合编号。
参见使用图层来防止相交。
在立面图和3D视图中，分界线会在两个元素间被消除，条件为:
•它们拥有相同的表面，以及
•表面为共平面。

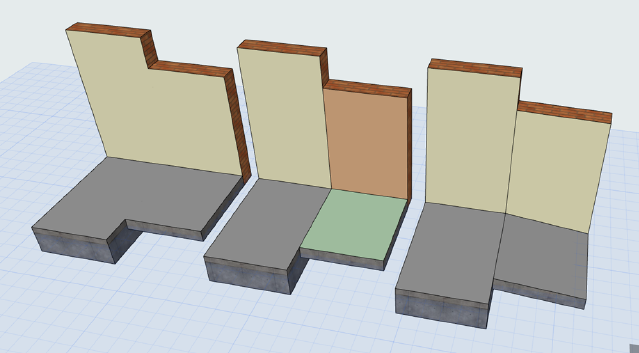

3D中的墙/板/屋顶 - 从左侧: 相同的表面，共平面; 不同的表面，共平面; 相同的表面，不同的平面
