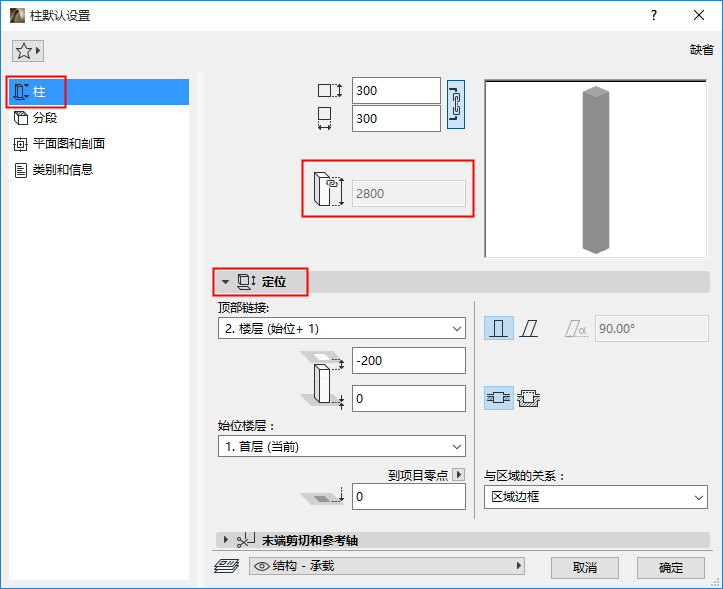

柱设置对话框分为五个页面。
预览 在所有页面上均保持可见，且会反映设置修改。
使用左侧的树形构造在各页面间导航：
对于简单（单一分段）柱，输入核心的水平和垂直尺寸。
注意：对于具有矩形横截面的柱，请使用关联 图标将它们约束为相同的值。
圆形柱输入直径。
显示柱的总高度。
•在此处设置非链接柱的高度。
•对于顶部链接柱：此字段是不可编辑的。柱高取决于下方“定位”面板中的设置。
在Archicad Start Edition 2023中不可用
在默认情况下：
•柱顶部被链接到向上一层
•始位楼层是当前楼层。
顶部链接
在Archicad Start Edition 2023中不可用
使用该控件以执行下列任一操作：
•相对于其始位楼层，以顶部链接柱（始位+1，始位+2等）
如果您稍后修改了项目中楼层的位置和高度，任何被链接柱的高度将自动跟随。
•选择 不链接 以变更为固定高度柱。在上方柱高度字段定位其高度。
从顶部链接楼层偏移
可将柱顶部从顶部链接楼层偏移 开来。
•该偏移值可以是正数、负数或0。
•如果柱没有被顶部链接，该偏移区域不可用。
同样可将柱底部沿两个方向从始位楼层偏移 开来。
•柱高度值（柱设置的预览部分中可见）受顶部和底部偏移（如果有）的影响。
始位楼层：
参见始位楼层。
底部标高 [到参考层]
计算柱参考线的当前标高，从参考层开始测量（默认情况下，此参考层为项目零点）。
如果需要，点击弹出箭头以变更参考层。
注意：参考层在选项 > 项目个性设置 > 层高和项目正北方向中定义。
关于层高的一般信息，参见参考层个性设置。
注意：此为计算值而非链接。若更改参考层，柱的位置不会变动。
柱倾斜角度
参见创建倾斜柱。
包裹方法
参见柱和复合墙：包裹或不包裹。
与区域的关系
见这些主题：
