柱末端切面及参考轴

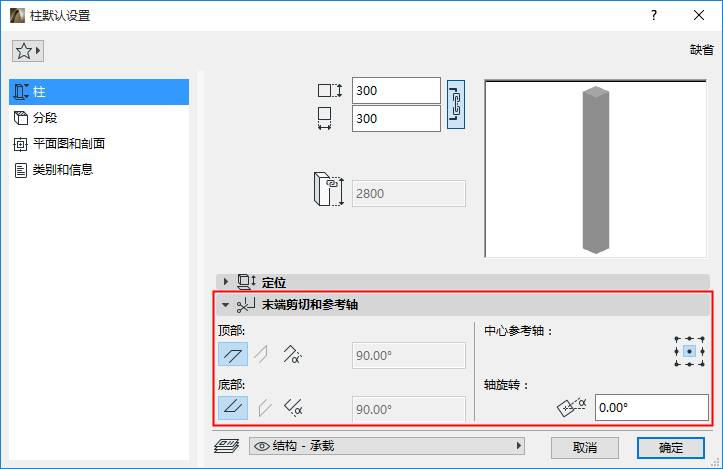

末端切面

定义柱的顶部及底部表面的角度：水平、垂直或自定。

注意：垂直仅可用于倾斜梁。

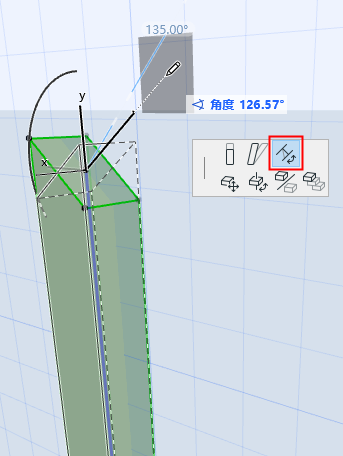

同样也可以图形方式编辑该几何：

–在3D中选择柱。单击其末端表面，从浮动工具框中选择旋转联接角度 操作。

核心的参考轴

从9个点中选择一个作为柱的参考轴。

若调整参考轴：轴保持不动，柱随着旋转。

注意：仅可用于至少一个柱分段具有矩形或圆形横截面的情况。复杂截面不可用。

轴旋转：沿轴为柱设置旋转角度。

见旋转梁和柱。
