图形覆盖规则和碰撞检测中的表面标准

请注意，图形覆盖和碰撞检测功能对表面的识别是有限的。

这些界面中的表面标准（表面、表面名称）可能适用，也可能不适用，这取决于元素的类型和表面的设置方式。

请看以下章节，了解它是如何工作的：

结构元素：如果在元素设置中定义了表面，则标准适用。

对于建筑元素，如果在元素设置中定义了一个表面，那么这个规则就适用。

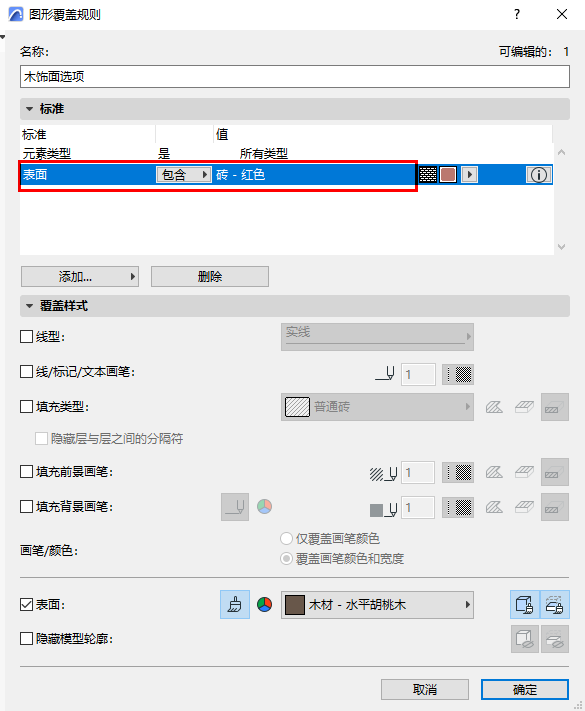

例如，一个图形覆盖将胡桃木饰面应用于所有包含红砖表面的元素。

初始的	用胡桃木覆盖砖表面

带有红砖建筑材料的柱段	"胡桃木 "覆盖应用于整个柱子，基于元素设置中分配给分段的红砖表面（通过建筑材料）。

带有砖边缘表面的墙	"胡桃木 "覆盖应用于整个元素，基于元素设置中设置的砖面（通过模型面板中的边缘覆盖）

红砖板与蓝色洞口元素	"胡桃木 "覆盖应用于板元素（不是洞口），基于板设置中设置的砖块表面

蓝色板，加上带有砖表面的洞口元素	"胡桃木 "覆盖应用于洞口表面（不是板），基于洞口设置中设置的砖块表面（通过模型面板）

顶面是红砖表面的板（通过模型面板覆盖）被屋顶剪切的顶部表面	"胡桃木 "覆盖应用于整个元素，基于元素设置中设置的砖面（即使砖表面在模型中不可见）

图库部件：只有当表面来自于模型面板覆盖时，标准才适用。

对于图库部件、对象、GDL对象：

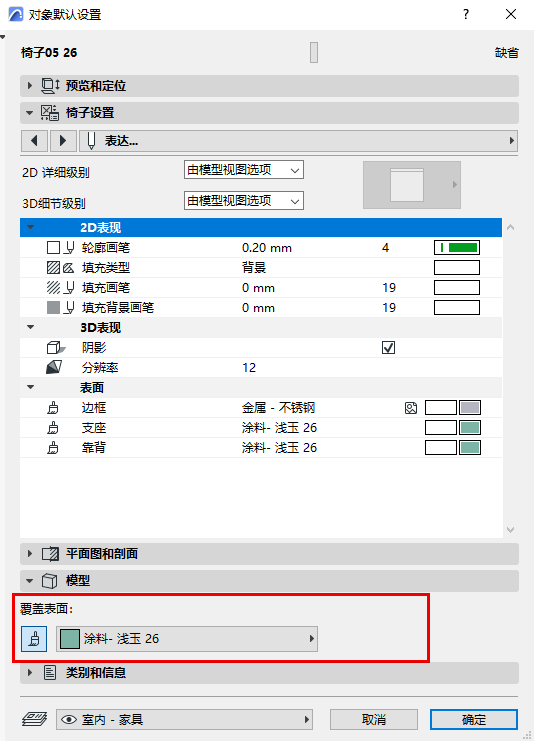

•如果在对象设置的模型面板中应用了表面，则图形覆盖和碰撞检测也适用（基于信息数据，每个Archicad参数都可以参与Archicad输出）。

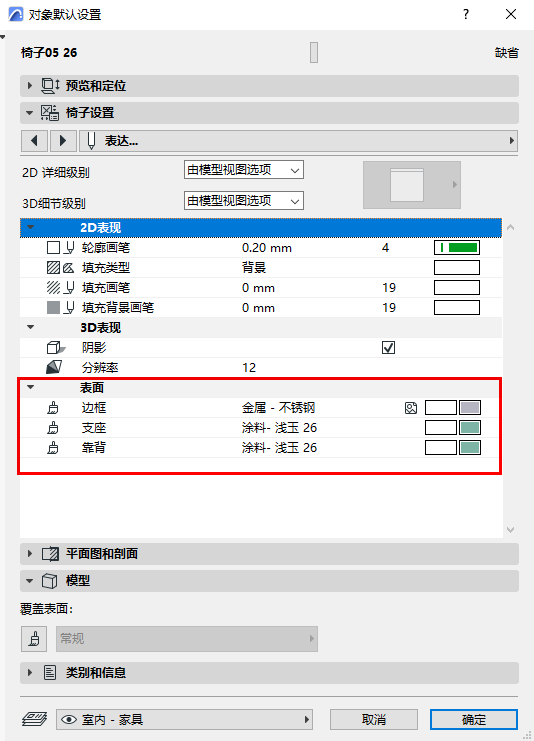

•相反：如果表面只在图库部件的自定义设置面板中定义（这是设置GDL脚本的面板，不是Archicad的参数），那么图形覆盖和碰撞检测的表面标准就不会适用。

三维模型编辑产生的表面：标准不适用

结构元素：如果由于模型编辑而“继承”了表面，生成的表面将不作为图形覆盖考虑的因素。例如，一个元素的表面可能来自于

•实体操作（目标元素继承算子元素的表面）

•与其他元素的连接

•元素嵌入其中（如洞口、门或窗）

由此产生的表面将不作为图形覆盖或碰撞检测的考虑因素，因此元素将不会参与到图形覆盖或参与碰撞检测中。
