1D构件（梁柱）

在Archicad Start Edition 2023中不可用

在结构分析模型中梁柱为1D构件。他们有2个节点（起点和终点）以及连接两点的1条轴线。

1D构件在默认情况下于元素中心（或中心组件）的重力中心生成。

如要自定义1D构件颜色，请点击结构分析模型表达（个性设置）.

分析结构构件不会拉伸到物理实体之外，除非被调整过。

哪些柱梁是结构分析模型的1D构件？

满足以下条件的梁柱会在结构分析模型中生成一个1D构件：

•承重

•包含一个中心

•元素设置中的“结构构件”复选框被选中。

•支持几何图形（见下表）

1D构件的工具设置

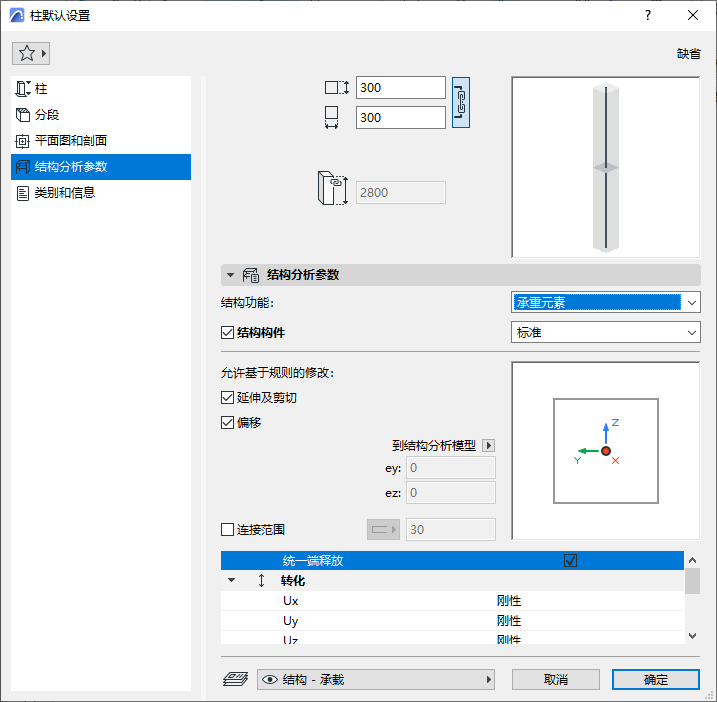

使用梁或柱设置的结构分析参数面板。

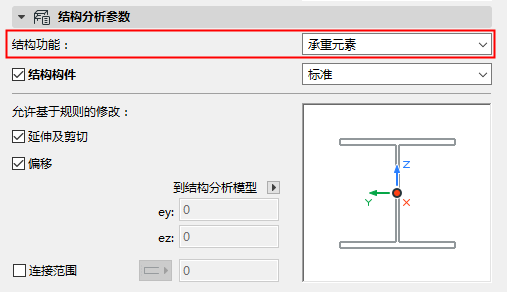

结构功能—启用“承重”

设置结构功能为承重。

此控制键和“分类和属性”面板中的结构功能控制键相同，具有同样的值。

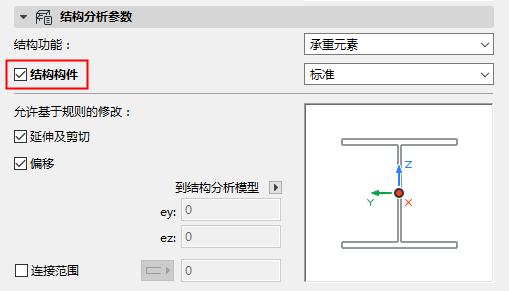

结构构件—使可用于结构分析模型

在默认下，不钩选这个复选框：将此元素作为1D构件包含在结构分析模型中。

如果该元素不应被包括在结构分析模型中则应取消勾选。

注释：

–仅当结构功能设置为“承重”时为可用。

–如果元素是复合材料或复杂截面，则应当至少包含一个中心表皮/组件才能被包括在结构分析模型中。

1D构件—定义结构行为

该结构行为设置定义了基于有限元素方法（FEM）的结构分析项目中构件的行为：尤其是该元素设计承受哪种类型的力。

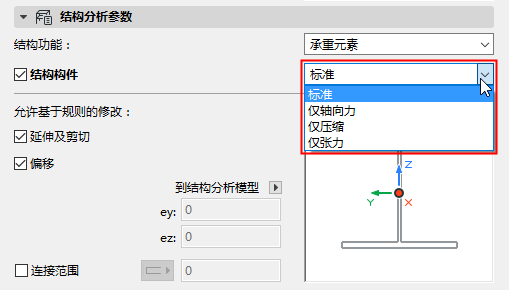

选择如何定义构件的结构行为：

•标准（默认）-元素能传递所有的力，比如轴向和剪切力。

•仅轴向力

•仅压缩

•仅张力

可用的定义是固定的，无法自定义。

结构行为设置不会影响物理模型。

允许基于规则的修改—1D构件

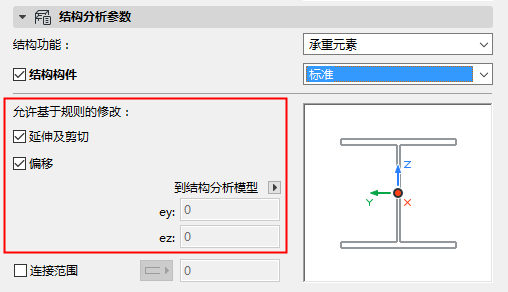

勾选这些复选框以应用在结构分析模型生成规则对话框中定义的相应的调整规则。

默认情况下，拉伸和缩短以及偏移复选框已被勾选：在生成规则对话框中定义的拉伸、缩短和偏移调整会影响到这个1D构件元素。

如果一个调整规则使用“捕捉"调节器，则只有当两个复选框均被选中时才会应用到该元素。

参见 结构分析模型生成规则。

如要免除该1D构件受到自动调整规则的影响，则取消勾选该复选框。相应的调整规则就不会应用到此元素。

如有需要，您可以为此元素设置一个自定义的偏移值（见下文）。

自定义偏移量

如果偏移复选框未被选中：

通过几何图形或输入值的方式重新定义元素的偏心率。

参见离心率。

连接范围

梁柱 该选项将1D构件的中心长度沿其轴线虚拟拉伸。

虚拟拉伸的目的在于，使柱或梁的中心与其他元素连接，即便这一中心连接不存在。虚拟连接后，调整规则（需要中心连接）便能生效了。

更多说明，见连接范围（拉伸中心以实现连接）。

转换和旋转

参见末端/边缘释放。
