文件 > 互操作性 > IFC > IFC转换器
选择转换器以导出和打开几何转换预设。
这些设置定义如何转换导出到IFC的Archicad元素的几何图形。
转换设置被分为了几个类别：

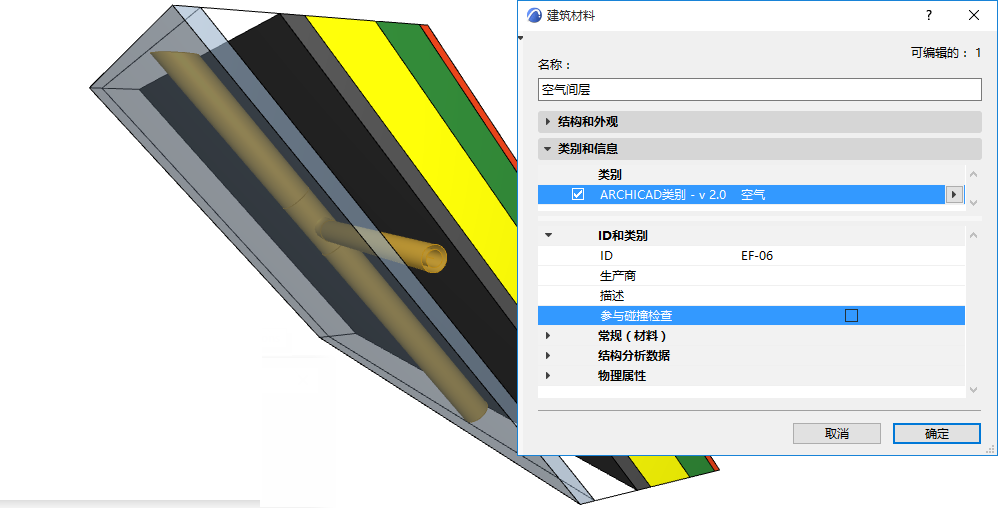

只导出几何图形"参与碰撞检查"
仅导出Archicad建筑材料包含“参与碰撞检查”选项开的元素。(这在选项> 元素属性> 建筑材料 > 信息中设置)。

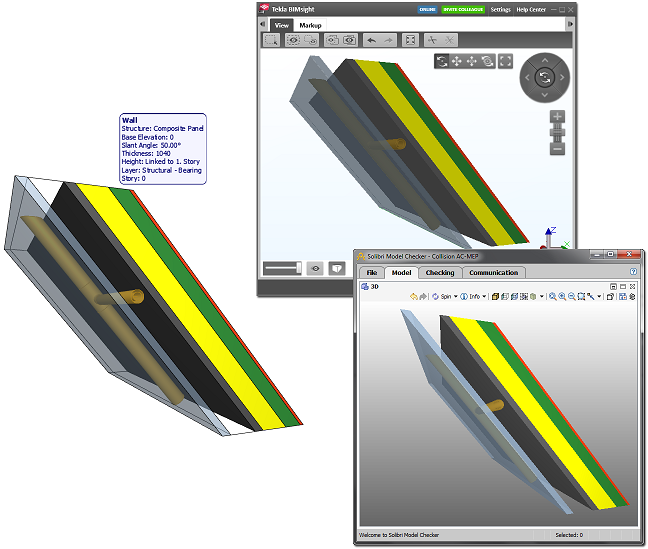

使用此选项，导出复合元素和复杂截面，它们没有实体几何图形作为真正的空气间层。这样，MEP工程师们（接收Archicad文件的人）可不做碰撞检查，就在间隙处放置水管；只有拥有真正几何图形的元素部分将参与到碰撞检查。
参见碰撞检查。
导出边界框
导出建筑元素边界框的纬度。
导出IFC类型产品几何图形
为每个类型产品分配一个典型的几何图形。(概念设计BIM 2010对此项有要求。)
每个类型(例如IfcFurnishingElementType) 将使用元素的一个属于它的典型的几何图形(例如IfcFurnishingElement)。
包含门，窗和/或洞口的元素将同其所有几何体导出。比如，主墙体导出时带有所有几何体，无需考虑窗户创建的孔洞。
使用此选项可确保使用IFC模型进行准确的成本计算，其中洞口几何信息将单独考虑。
注意：洞口可通过勾选 IFC导出模型过滤器中的IfcOpeningElement加以导出。该项通常默认为勾选。
如果导出所有几何体选项未选中，则无法使用拉伸来创建元素。在这种情况下，带孔的拉伸元素将导出为BREP！

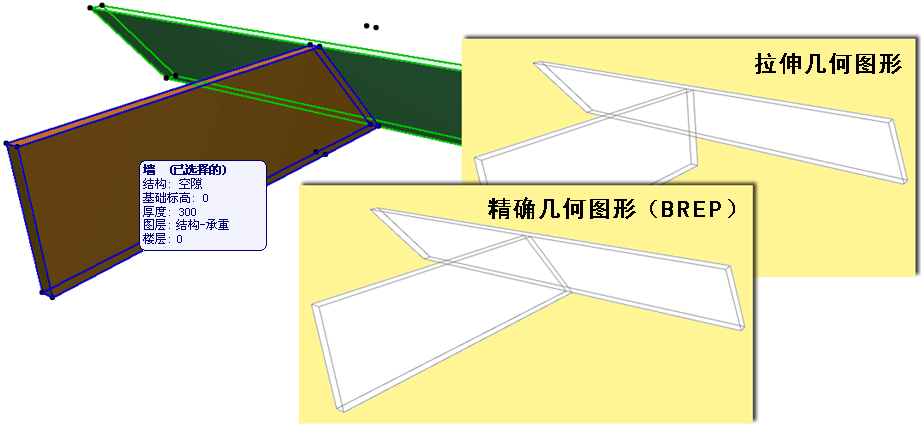

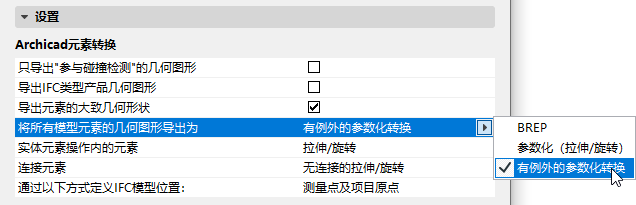

此选项指的是导出的元素几何图形的解读方式。从弹出窗口的三个选项中进行选择：BREP; 参数化（拉伸/旋转）; 参数化异常。见下图。
BREP
•所有模型元素及其连接点均使用BREP（边界表达）几何图形导出。
•此方式在“参考模型”工作流程中有用。
•能够精准复制元素的几何图形及其剖面和连接点。
•导出的元素被转换为不能编辑的元素，其参数将丢失。
•元素将以当前Archicad视图中显示的颜色导出，包括“图形覆盖”，“翻新状态”和“问题高亮显示”中的颜色。
参数化（拉伸/旋转）
•所有模型元素都使用参数化几何图形（拉伸/选择）导出。
•这是静态分析程序通常支持的格式，其中元素参数很重要，但它们的特别剪切角度（入一个板的倾斜边缘）却不重要。
•保留元素的参数值（例如厚度，高度，参考线或边缘的位置）。
•由于IFC标准有所限制，复合材料的表面结构无法完全保留。
•某些特殊部分并未保留。
注意：具有异常截面的变形体，对象，壳体和某些墙或梁不能作为参数导出：而总是使用BREP导出。

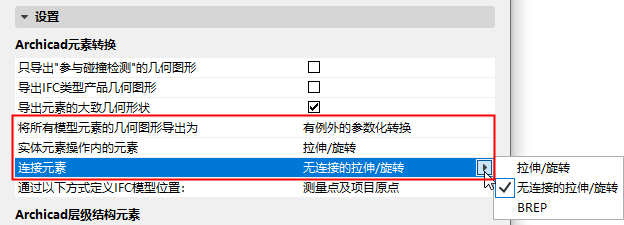

参数化异常

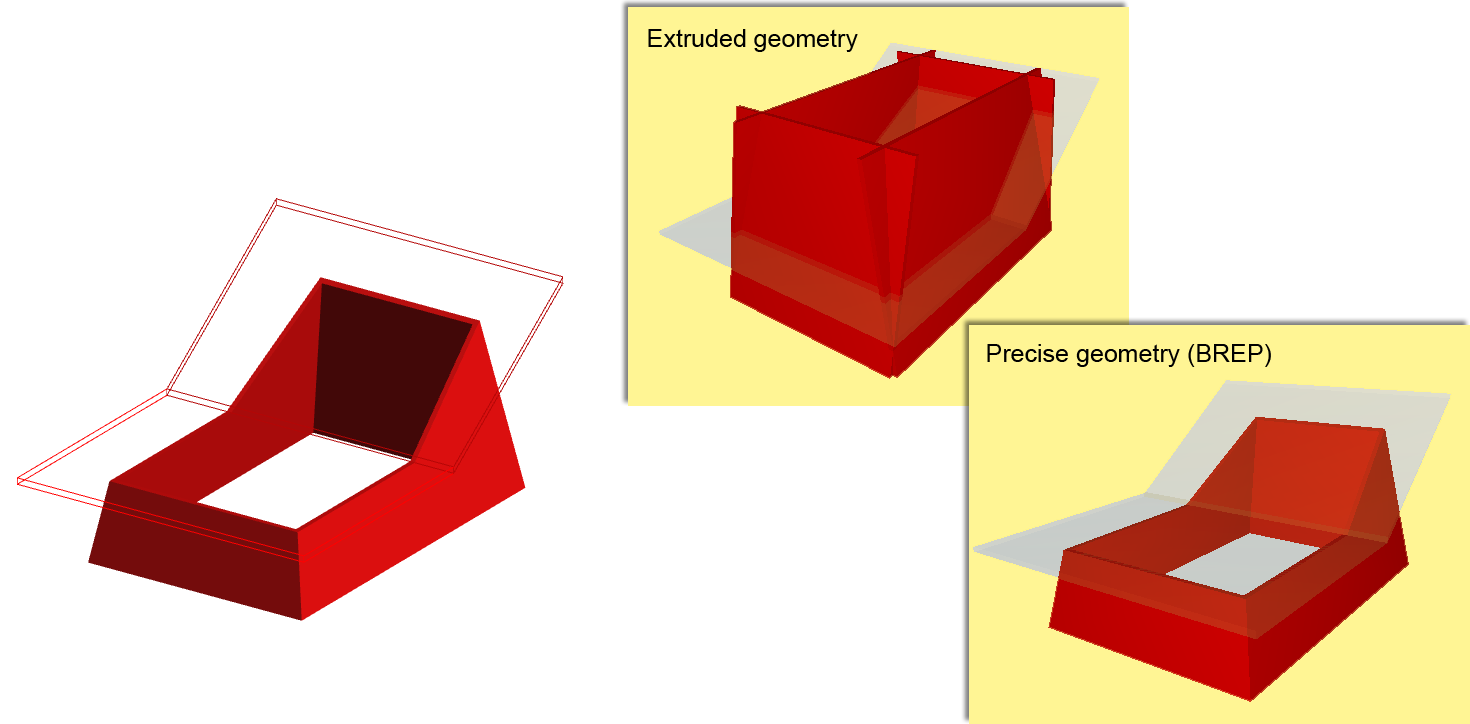

•该选项将元素以参数化的方式导出（如上所述）。但是，您也可以为实体元素操作中的元素和带有连接点的元素（包括有倾斜边缘的板）设置单独的导出个性设置：
–BREP（如上所述）
–拉伸/旋转（如上所述）
–无连接的拉伸/旋转：不基于优先级的交集的情况下导出元素，将使得导出过程更快速。
-建议用于结构分析程序，因为此类程序的元素的参考线/表面信息充足，并且不需要详细的交叉。

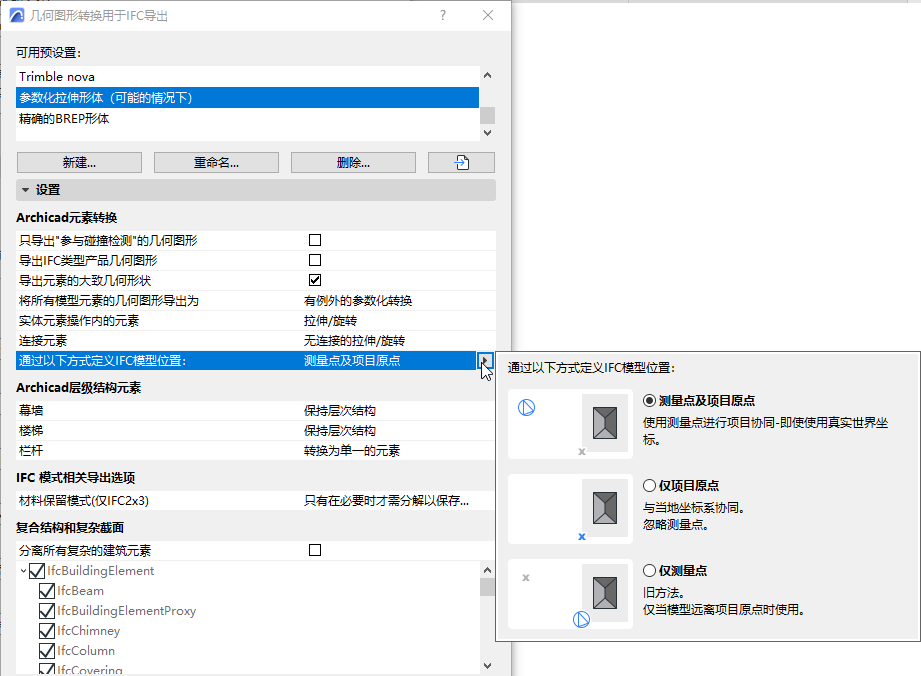

选择在测绘点和/或项目原点或测绘点定位IFC场地实体。
•测绘点及项目原点（默认）：用于大多数协调工作流。
•仅项目原点：模型位置不重要时（例如，使用模型创建预算计算时），请使用此选项。此工作流在德语市场最为典型。
•仅测量点：仅当模型远离项目原点时使用。
注释:
–即使“测绘点”在导出的视图中不可见，程序也会予以考虑
–如要分配地理属性数据，请使用“测绘点”的地理参考数据。可以通过IFC与任何项目参与者分享这些属性。
参见测绘点。
导出IFC场地几何的注意项：
从Archicad 23开始，所有IFC场地几何元素都将作为实体导出到IFC。
Archicad元素为IFC场地，若它们：
•使用“IfcSite”作为其IFC类型分类， 或者
•保存为具有子类型“IFC场地”的对象
从Archicad和Revit映射IFC位置数据
|
IFC |
Archicad 20和以上版本 |
Revit |
|
IFC 全局原点 |
测绘点 |
测绘点 |
|
Ifc场地实体的位置 |
项目原点 |
项目基点 |
为每种类型的分层元素选择转换选项：幕墙、楼梯、栏杆。
•转换到单个元素: 导出分层元素，作为单个IFC实体，其本身包含了所有子元素的几何图形。初始元素的层级性质（例如，楼梯，及其所有单独的子组件）就这样丢失了。
•保持层次结构：保留原始元素分层结构，包括其子元素。
使用此控件来定义是否以及如何将复杂元素分解为建筑元素部件。此选择取决于是否需要保存组件的材料定义。
选择下列任一材料保留模式：
•从不分解元素。无法保证材料的保存。
这是默认选项: 复杂元素（复合结构和截面）不会分解，因为这样做会增加IFC中建筑元素部件的数量。
•只有在必要时才需分解以保存材料。仅在此为保存其材料定义的唯一方法时，程序才会分解元素。
•分解所有元素，保存材料。所有复杂元素都会分解为部件，材料保存可以确保。
注释:
–这些材料保存选项仅与IFC2x3相关。
–IFC4使用下列控件：参见分离所有复杂的建筑元素。
使用此控件将复杂元素分离为建筑元素部件。该选项使得可以遵从IFC4参考试图的要求。材料定义不受此选项的影响（IFC4会保存材料定义，无论是否拆分复杂元素。）

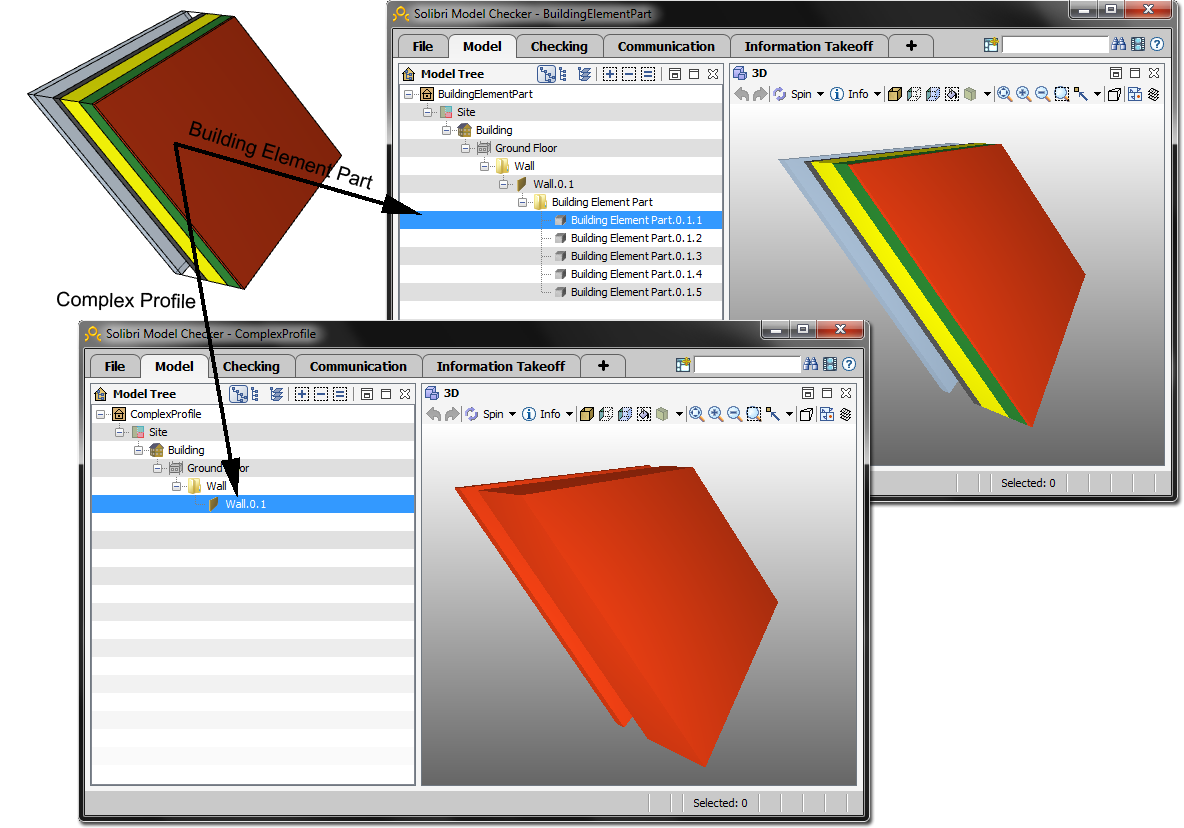

此选项可将复合元素和复杂剖面拆分为所谓的“建筑元素部件”。通过此选项，接收的结构工程师将知道复合墙包含空期间层组件。
若勾选此项：
–下方的树结构为可编辑：可选择分解为部件的特定元素类型。（未勾选元素类型将不会被分解。）
若未勾选复选框：复杂元素均不会被分解。
