Automatické generování užitných zatížení

Zóny v Archicadu dosud sloužily především ke kategorizaci místností a prostorů.

Od Archicadu 26 se data o zónách můžou převádět na hodnoty užitných zatížení. Pomocí nového příkazu lze automaticky generovat užitná zatížení na základě kategorií zatížení namapovaných na klasifikace. Kdykoli se model změní, můžete jedním kliknutím aktualizovat i užitná zatížení.

Díky této funkci mají inženýři přístup k podrobným informacím přímo z fyzického modelu, což urychluje koordinaci modelu a redukuje nutnost ručně do modelu zasahovat.

Jak to funguje

•Namapujte zóny (prostřednictvím jejich klasifikace) do příslušné kategorie zatížení

•Kategorie zatížení určují hodnoty užitného zatížení. Archicad je dodáván s výchozími definicemi kategorií zatížení (na základě EN1991-1-1:2002 - Eurokód 1: Činnosti na stavbách - část 1-1: Obecné činnosti), které si můžete libovolně upravit.

•V modelu pro analýzu konstrukce: použijte 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat užitná zatížení

Které zóny užitná zatížení generují?

•Užitná zatížení se generují pro zóny, které splňují následující podmínky:

•Zóna je klasifikována (Nastavení zóny)

•Klasifikace zóny je mapována na kategorii zatížení (okno Mapování zatížení)

•Je zapnutá volba "Generovat užitná zatížení" (Nastavení zóny)

Kontrola kategorií zatížení

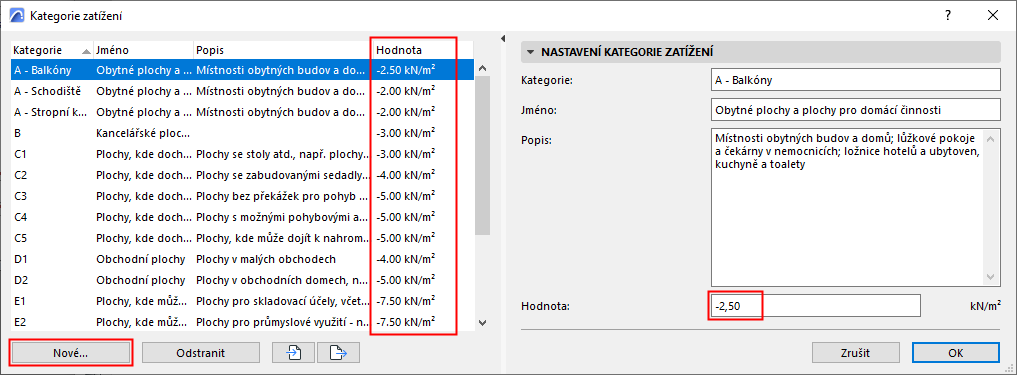

Okno otevřete z příkazem Volby > Kategorie zatížení

Zkontrolujte a v případě potřeby nastavte hodnoty užitných zatížení stávajících nebo vytvořte nové kategorii zatížení.

Poznámka: Jednotka hodnoty (např. KN/m2) vychází z nastavení plošné síly v Předvolbách projektu > Jednotky zatížení konstrukce

Poznámka 2: Uvedené výchozí hodnoty vycházejí z normy EN1991-1-1:2002 - Eurokód 1: Činnosti na stavbách - část 1-1: Obecné činnosti

Nastavení mapování zatížení

Otevřete Volby > Mapování zatížení

Tato tabulka slouží k přiřazení klasifikací (levý sloupec) ke kategoriím zatížení.

K libovolné kategorii zatížení můžete namapovat jednu nebo více klasifikací zón: zde jsou klasifikace "Zasedací místnost" a "Kancelář" přiřazeny k jedné kategorii zatížení.

Příkaz Generovat užitná zatížení

1.Musí být zapnutý model pro analýzu konstrukce.

2.Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat užitná zatížení.

3.Zkontrolujte výsledná plošná zatížení ve 3D.

Aktualizace užitných zatížení

Když se model změní, můžete stejným způsobem užitná zatížení aktualizovat:

Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat užitná zatížení.

Nová užitná zatížení se vytvářejí, aktualizují nebo odstraňují tak, aby odrážely změny v modelu (např. geometrie nebo klasifikace zóny).
